Пускатель ПМ12-010260 У3 В 10А кат. 380В AC 2НО+1НЗ с реле РТТ5-10-1 8.50А Кашин 020260212ВВ380001910 КашинЗЭА

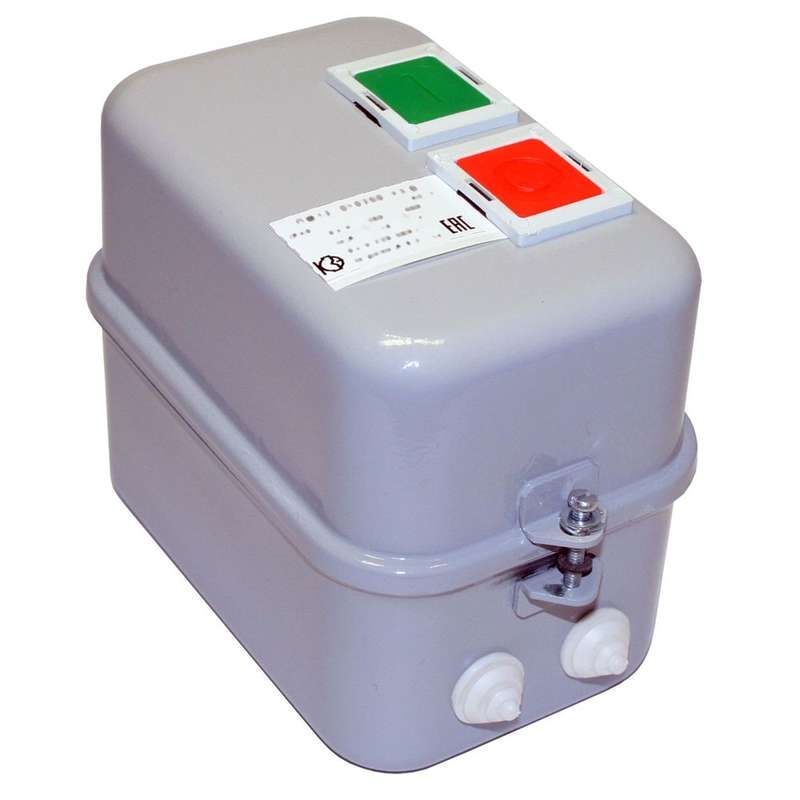

Пускатель ПМ12-010260 У3 10А с реле РТТ5-10-1 8.50А от КашинЗЭА предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 4 кВт, обеспечивая защиту от перегрузки и коммутацию цепи. Артикул 020260212вв380001910 соответствует модели с двумя нормально открытыми и одним нормально закрытым контактом.

Назначение и область применения

Пускатель ПМ12-010260 У3 используется для включения и выключения электродвигателей в автоматических системах. Он сочетает функции пускателя и теплового реле, что позволяет защищать двигатель от перегрева из-за длительной перегрузки. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с трёхфазным питанием 380 В переменного тока.

Технические характеристики

• Номинальный ток пускателя: 10 А
• Рабочее напряжение: 380 В AC
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Установленное реле: РТТ5-10-1 с током срабатывания 8,5 А
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Исполнение: У3 - умеренный климат, для работы при температуре от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-010260 У3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: фазы L1–L3 подключаются к верхним клеммам, выход - к нижним T1–T3. Управляющее напряжение подаётся на катушку через вспомогательные контакты. Реле РТТ5-10-1 уже установлено и настроено на 8,5 А - регулировка невозможна. Перед монтажом проверьте соответствие тока двигателя значению реле (не более 8,5 А).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Реле РТТ5-10-1 имеет сертификат соответствия ГОСТ 12448-80. Применяется в сетях с глухозаземлённой нейтралью. Не предназначен для частотного регулирования или импульсных нагрузок.

Преимущества

• Комбинированная конструкция: пускатель и термореле в одном корпусе - экономия места и времени монтажа
• Фиксированный порог срабатывания реле 8,5 А - исключает случайную настройку
• Надёжные механические контакты с медными вставками - долгий срок службы при частых включениях
• У3-исполнение - устойчивость к колебаниям температуры в типичных промышленных условиях

Ограничения применения

• Не подходит для двигателей с током выше 8,5 А - реле не регулируется и не заменяемо
• Защита работает только против перегрузки, не защищает от короткого замыкания - требуется дополнительный автомат
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Нельзя применять в цепях постоянного тока - только переменный ток 380 В

Примеры использования

• Вентилятор охлаждения станка с мощностью 3 кВт и током 7,2 А
• Насос для циркуляции теплоносителя в системе отопления (ток 7,8 А)
• Ленточный конвейер с двигателем 2,2 кВт, работающий в режиме “вкл/выкл”

Практические советы

• Выбирайте этот пускатель только если ток двигателя близок к 8,5 А - меньше 7 А или больше 9 А требуют другого решения
• Перед запуском убедитесь, что все провода затянуты - слабый контакт вызывает нагрев и отказ
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает надёжность
• Если нужна защита от короткого замыкания - обязательно установите перед пускателем автоматический выключатель с характеристикой C или D
• Артикул 020260212вв380001910 - единственный вариант с этим набором контактов и реле; аналоги с другими значениями реле не совместимы
