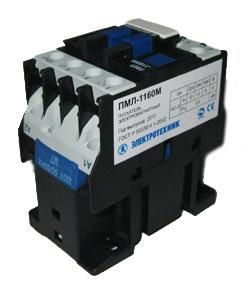

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, без реле, IP20 - ET511485 Электротехник

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, без реле, IP20 - компактное устройство для безопасного управления трёхфазными двигателями через дистанционную коммутацию. Подходит для установки на DIN-рейку, работает в условиях высокой влажности и перепадов температур. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б предназначен для дистанционного включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Не имеет функции реверса - управляет движением только в одном направлении. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках с небольшой нагрузкой. Подходит для помещений с контролируемой средой - цехах, распределительных щитах, пунктах управления.

Технические характеристики

• Напряжение питания: 380 В переменного тока, частота 50 Гц
• Номинальный ток: 10 А - максимальный постоянный ток, который может коммутировать контактная группа
• Коммутируемая мощность: до 4 кВт - соответствует нагрузке двигателя с cosφ ≈ 0.85
• Количество контактов: 3 нормально открытых (НО), 0 нормально замкнутых (НЗ)
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2.5 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя без внешнего переключения
• Способ монтажа: на DIN-рейку или монтажную плату - совместим с типовыми щитами
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте медные провода с жилами до 2.5 мм2. Клеммы затягиваются отверткой - не допускается перегрузка усилием. Обязательно проверьте соответствие напряжения катушки (380 В) и частоты (50 Гц) сети. Отсутствие встроенного теплового реле требует отдельной защиты двигателя - рекомендуется использовать автоматический выключатель или термореле в цепи управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря корпусу с защитой IP20. Серебряные контакты снижают риск нагрева и сваривания при длительной работе. Не применяйте в местах с возможностью попадания брызг, пыли или металлической стружки - степень защиты недостаточна.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгую жизнь и минимальное переходное сопротивление
• Высокая механическая прочность магнитной системы - срок службы выше среднего, сравним с европейскими аналогами
• Низкий уровень шума при срабатывании - подходит для рабочих зон с чувствительным оборудованием
• Широкий температурный диапазон - надёжно работает даже в холодных помещениях или на открытых площадках
• Простота замены - стандартные габариты позволяют заменить на другие модели серии ПМЛ без переделки щита

Ограничения применения

• Не подходит для реверсивных схем - требуется два отдельных пускателя или другой тип устройства
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных, сырых или пыльных средах без дополнительного кожуха
• Отсутствует встроенное тепловое реле - необходимо предусмотреть отдельную защиту двигателя от перегрузки
• Поддерживается только переменный ток - не используется в цепях постоянного тока
• Максимальный ток 10 А - не годится для двигателей мощностью более 4–5 кВт

Примеры использования

• Автоматизация воздушного насоса в лаборатории - включение по сигналу от таймера
• Управление вентилятором охлаждения в электрощите - работа при достижении пороговой температуры
• Привод конвейера на сборочном участке - пуск и остановка кнопками на пульте управления
• Насосная станция в складском комплексе - управление через PLC с использованием внешних реле защиты

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, убедитесь, что мощность двигателя не превышает 4 кВт - иначе контакты будут перегружены
• Если оборудование находится в зоне с пылью, установите пускатель внутрь закрытого щита с классом защиты IP54+
• Для увеличения срока службы регулярно проверяйте затяжку винтовых клемм - особенно после первых 100 включений
• При замене старого пускателя - сравните количество и тип контактов. Здесь три НО - они должны соответствовать вашей схеме управления
• Не используйте этот пускатель в качестве основного автомата - он не отключает питание полностью, только управляет катушкой двигателя
