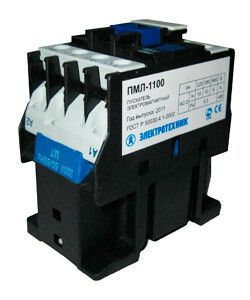

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP00/IP20 - компактное устройство для безопасного включения и выключения трехфазных двигателей в автоматизированных системах. Производится компанией Электротехник в серии ПМЛ, рассчитан на работу в промышленных условиях с жесткими требованиями к климату.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б предназначен для дистанционного запуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Подходит для установки в панелях управления станков, насосов, вентиляторов, конвейеров и другого оборудования, где требуется частое включение-выключение нагрузки до 4 кВт.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Напряжение питания катушки: 220 В
• Номинальный ток главных контактов: 10 А
• Количество полюсов: 3
• Коммутируемая мощность: 4 кВт
• Количество нормально замкнутых контактов: 1 (дополнительно - 3 нормально открытых)
• Исполнение: Нереверсивное (не позволяет менять направление вращения двигателя)
• Подключение: Винтовые зажимы
• Монтаж: На DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C
• Степень защиты корпуса: IP00 (без защиты от внешних воздействий); контактная группа защищена до IP20

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б совместим со всеми типами DIN-реек согласно IEC 60715. Для монтажа достаточно зафиксировать устройство на рейке механическим щелчком. Клеммы для проводов - винтовые, позволяют затянуть медные жилы сечением до 2,5 мм2. Обязательно проверьте соответствие сечения провода и допустимого момента затяжки - перегрузка может повредить клеммы. Устройство не имеет встроенных тепловых реле; для защиты от перегрузки необходимо использовать внешние устройства.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция обеспечивает гальваническую развязку между цепью управления и силовой частью. Серебряные контакты снижают риск сваривания при коммутации, что увеличивает срок службы. Однако из-за класса защиты IP00 корпус не защищен от попадания воды, пыли или случайного прикосновения - использование возможно только внутри закрытых распределительных щитов.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгий срок службы даже при частых включениях
• Высокая износостойкость магнитной системы - сравнима с европейскими аналогами
• Низкое переходное сопротивление - минимизирует потери энергии и нагрев
• Широкий диапазон рабочих температур - надёжна в холодных помещениях и на открытых площадках
• Отсутствие шума при работе - важное преимущество для помещений с высокими требованиями к уровню звука

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 исключает эксплуатацию на открытом воздухе или в сырых средах
• Не поддерживает реверсирование - для изменения направления вращения двигателя нужен второй пускатель или специальный реверсивный контур
• Не содержит встроенного теплового реле - требует обязательной установки внешней защиты от перегрузки
• Запрещено применять при напряжении выше 220 В в цепи управления - возможен выход из строя катушки

Примеры использования

• Автоматизация линии производства - управление питанием приводов конвейера
• Системы водоснабжения - включение/выключение насосов через PLC
• Вентиляционные установки - контроль работы вентиляторов по сигналу терморегулятора
• Оборудование в холодильных камерах - благодаря климатическому исполнению УХЛ4 работает при низких температурах

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, убедитесь, что ваш двигатель потребляет не более 10 А и мощностью до 4 кВт - превышение вызывает быстрый износ контактов
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• Проверяйте плотность затяжки винтов после первых нескольких включений - металл может слегка деформироваться
• Если необходима защита от перегрузки - используйте внешнее тепловое реле типа ТРН или ТРП, подходящее по току
• Не забывайте про маркировку цепей управления - путаница в проводах часто становится причиной отказов
