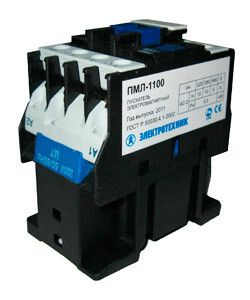

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, без реле, IP00/IP20 - компактное устройство для удалённого включения и выключения трёхфазных двигателей, рассчитанное на работу в жестких условиях. Произведён бренда Электротехник, артикул et511482.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б предназначен для дистанционного запуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Подходит для установки в распределительных щитах, на станках, конвейерах, насосах и других устройствах, где требуется частое включение-выключение нагрузки. Не используется для реверса - управление направлением вращения требует внешнего решения.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Напряжение питания катушки: 380 В
• Номинальный ток контактов: 10 А
• Коммутируемая мощность: До 4 кВт
• Количество полюсов: 3
• Главные контакты: 3 пары (для коммутации фаз двигателя)
• Вспомогательные контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C
• Степень защиты корпуса: IP00 (без защиты от доступа к токоведущим частям); контактные зажимы защищены IP20
• Способ монтажа: На DIN-рейку 35 мм
• Подключение проводов: Винтовые зажимы

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке и подключить три фазы через верхние и нижние винтовые клеммы. Катушка управления питается от сети 380 В между двумя фазами - важно соблюсти правильную фазировку. Вспомогательные контакты используются для сигнализации состояния (например, “работает” / “отключен”) или создания самоблокировки в схеме управления. Максимальное сечение подводящих проводов - 2,5 мм2 (по типичным требованиям для 10 А).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Отсутствие внутренней защиты (нет теплового реле) делает его подходящим только для систем, где перегрузка контролируется другим оборудованием - например, автоматическим выключателем или внешним реле перегрузки. IP00 означает, что все токоведущие части открыты - использование допускается только внутри закрытых щитов с предохранителем от случайного прикосновения.

Преимущества

• Контакты выполнены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях
• Высокая механическая износостойкость - обеспечивает долгую работу даже при высокой цикличности
• Низкий уровень шума при работе благодаря оптимизированной магнитной системе
• Широкий диапазон рабочих температур позволяет применять в холодных помещениях и на улице (при условии герметизации щита)
• Совместимость с другими изделиями серии ПМЛ - легко заменить на более мощный вариант при необходимости

Ограничения применения

• Не имеет встроенного теплового реле - нельзя использовать для защиты от перегрузки без внешних элементов
• IP00 - недопустимо устанавливать вне электрошкафа; риск поражения током при открытом доступе
• Нельзя применять для реверсирования - нужен второй пускатель или специальная схема
• Работает только с сетью 380 В AC - несовместим с 220 В или постоянным током
• Мощность ограничена 4 кВт - для больших двигателей (>10 А) потребуется модель с большим номиналом

Примеры использования

• Управление трехфазным насосом воды в системе водоснабжения
• Включение конвейерной ленты на пищевом производстве
• Автоматический запуск вентилятора в HVAC-системе
• Контролируемое включение станка с ЧПУ после проверки безопасности

Практические советы

• Обязательно используйте пускатель ПМЛ-1100 УХЛ4 Б только в закрытых металлических щитах с уровнем защиты не ниже IP54
• Проверьте соответствие сечения провода - для 10 А рекомендовано 1,5–2,5 мм2 медного провода
• Если планируете часто включать двигатель (более 10 раз в час), убедитесь, что он не перегревается - пускатель не защищает от термической перегрузки
• Для автономного управления можно подключить кнопочные посты - они работают с катушкой 380 В без преобразования напряжения
• При замене старого пускателя сверьте количество и тип вспомогательных контактов - здесь один НО и один НЗ, что покрывает большинство базовых схем
