Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, с реле РТЛ-1014-2 7-10А, в корпусе из пластика IP54, кнопками ПУСК + СТОП - ET511476 Электротехник

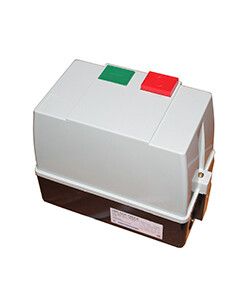

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, с реле РТЛ-1014-2 7-10А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП - компактное устройство для безопасного запуска и остановки трехфазных двигателей. Произведён бренда Электротехник, артикул et511476, предназначен для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для оборудования с мощностью до 4 кВт при напряжении 400 В. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках, где требуется частый пуск и остановка без механического вмешательства. Компоненты внутри корпуса защищают от внешних воздействий - идеально для помещений с пылью, влагой или перепадами температур.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока, 50 Гц
• Номинальный ток: 10 А
• Количество главных контактов: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Вспомогательный контакт: 1 нормально открытый (для сигнализации или блокировки)
• Коммутируемая мощность (AC-3): 4 кВт при 400 В
• Защита корпуса: IP54 - защита от пыли и брызг воды со всех сторон
• Тип подключения: винтовые зажимы для проводов
• Тип монтажа: на монтажную плиту (панель)
• Реле тепловой защиты: РТЛ-1014-2, диапазон регулировки 7–10 А
• Исполнение: нереверсивное - управление одним направлением вращения
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б рассчитан на установку исключительно на монтажную плату. Для сборки требуются болты или крепёжные элементы соответствующего стандарта - сам пускатель не имеет крепёжных отверстий для стенового монтажа. Клеммы для силовых проводов - винтовые, допускают подключение медных жил сечением до 2,5 мм2. Обязательно соблюдайте полярность фаз при подключении нагрузки. Кнопки ПУСК и СТОП встроены в корпус - они механически связаны с контактором и обеспечивают удобное ручное управление без внешней аппаратуры.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и обеспечивает классическую двухуровневую защиту: электромагнитный контактор предохраняет от скачков тока, а термореле РТЛ-1014-2 от перегрузки. Серебряные контакты снижают риск нагрева и сваривания при длительной работе. Корпус выполнен из самозатухающего пластика - не распространяет горение. Температурный диапазон УХЛ4 позволяет использовать изделие в холодильных камерах, на открытых площадках и в неотапливаемых помещениях зимой.

Преимущества

• Контакты изготовлены из серебряного сплава - повышена долговечность и снижено переходное сопротивление
• Высокая степень защиты IP54 - выдерживает условия производства с пылью и влажностью
• Встроенное термореле РТЛ-1014-2 с диапазоном 7–10 А - сразу защищает двигатель от перегрузки без дополнительных устройств
• Отсутствие гулов и вибраций во время работы благодаря качественной магнитной системе
• Цельнометаллический корпус минимизирует риск деформаций при монтаже
• Подходит для замены зарубежных аналогов - технологии производства сравнимы с европейскими решениями

Ограничения применения

• Не для реверсивных схем - нельзя менять направление вращения двигателя
• Не рекомендован для постоянной работы при напряжении выше 380 В - возможен выход из строя катушки
• Не предназначен для установки вне щита без дополнительной защиты - IP54 не гарантирует герметичность при прямом потоке воды
• Не совместим с высокочастотным питанием (>60 Гц) - рабочая частота только 50–60 Гц
• Требуется точная настройка теплового реле - неверный порог срабатывания (например, ниже 7 А) вызывает ложные отключения

Примеры использования

• Автоматизация воздушного компрессора на заводе - пуск при достижении давления, остановка при его снижении
• Конвейерная лента в пищевой промышленности - управление через PLC с использованием вспомогательного контакта
• Вентиляция в подвале - работа при температуре –30 C зимой
• Насосная группа в водоснабжении - защита от перегрузки при забивании труб

Практические советы

• Проверьте соответствие тока двигателя диапазону реле РТЛ-1014-2 (7–10 А). Если двигатель потребляет более 10 А - выбирайте другой пускатель
• При монтаже на плату используйте изолирующие прокладки между металлом и пластиком корпуса - предотвратите пробой
• Обеспечьте доступ к кнопкам ПУСК и СТОП - они должны быть легко видимы и доступны для аварийной остановки
• Не затягивайте винтовые клеммы слишком сильно - можно повредить медные жилы или сами клеммы
• При замене старого устройства проверьте тип подключения: этот пускатель не имеет крепёжных отверстий для DIN-рейки - он только на плату
