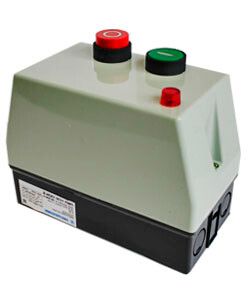

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, с реле РТЛ-1014-2 7-10А, в корпусе из пластика IP54, кнопками ПУСК + СТОП и сигнальной лампой - ET546256 Электротехник

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б от Электротехник - компактное коммутационное устройство с встроенными кнопками и сигнальной лампой, предназначенное для безопасного запуска и остановки трехфазных двигателей мощностью до 4 кВт. Встроено тепловое реле РТЛ-1014-2, корпус защищён по IP54, что делает его подходящим для установки в условиях производства.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для автоматизации оборудования, где требуется частый пуск и остановка: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Встроенные кнопки ПУСК и СТОП позволяют оперативно управлять нагрузкой без внешних элементов управления. Работает в сетях с напряжением 380 В, 50 Гц.

Технические характеристики

• Напряжение питания цепи управления: 380 В переменного тока (AC)
• Номинальный ток: 10 А
• Коммутируемая мощность при AC-3, 400 В: 4 кВт
• Количество силовых нормально открытых (НО) контактов: 3
• Количество вспомогательных нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения силовой цепи: винтовые зажимы
• Защита корпуса: IP54 - защита от пыли и брызг воды
• Тепловое реле: РТЛ-1014-2, диапазон регулировки 7–10 А
• Исполнение: нереверсивное - управление одним направлением вращения
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C
• Способ монтажа: на монтажную плату (панель)
• Комплектация: полностью собранное устройство с кнопками и лампой

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б монтируется на металлическую или пластиковую панель с помощью фиксирующих выступов. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно входить в винтовые зажимы. Клеммы рассчитаны на многожильные и одножильные провода. Обязательно проверьте соответствие напряжения катушки (380 В) и тока нагрузки (до 10 А). Тепловое реле РТЛ-1014-2 предварительно установлено и отрегулировано на диапазон 7–10 А; перенастройка требует замены реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12434. Конструкция исключает самопроизвольное включение после аварийного отключения. Корпус выполнен из самозатухающего пластика, устойчивого к механическим повреждениям и химическим воздействиям. Серебряные контакты обеспечивают минимальное нагревание и долгий срок службы даже при частых включениях.

Преимущества

• Высокая надёжность благодаря технологии магнитной системы, сравнимой с европейскими аналогами
• Контакты из серебряного сплава снижают риск сваривания и увеличивают срок службы
• Низкий уровень шума при работе - подходит для помещений с высокими требованиями к комфортности
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях
• Цельный корпус с кнопками и лампой экономит место и время на сборку
• IP54 обеспечивает устойчивость к пыли и влаге - идеально для цехов и открытых площадок

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• Максимальный ток - 10 А; для более мощных двигателей нужен другой пускатель
• Подключение только к сети 380 В - не совместим с 220 В или постоянным током
• Не имеет функции автоматического восстановления - после срабатывания теплового реле необходимо вручную нажать кнопку СТОП, затем ПУСК
• Монтаж на плату требует наличия свободного места и крепёжных отверстий - не подходит для щитов с ограниченной глубиной

Примеры использования

• Автоматизация воздушного компрессора в ремонтной мастерской
• Управление насосом для подачи воды в систему орошения
• Пуск вентилятора в цеху с высокой запылённостью
• Контроль работы конвейера на пищевом производстве
• Управление станком с ЧПУ в условиях колебаний температуры

Практические советы

• Проверяйте соответствие тока двигателя диапазону реле РТЛ-1014-2 (7–10 А); если двигатель потребляет больше - выбирайте другое реле или пускатель
• При монтаже на панель соблюдайте расстояние между устройствами - минимум 10 мм для теплоотвода
• Не допускайте попадания воды прямо на кнопки - хотя IP54 защищает от брызг, длительное воздействие жидкости может повредить контактную группу
• Сигнальная лампа горит при включенном состоянии - используйте её для контроля работоспособности без тестера
• При замене реле РТЛ-1014-2 обязательно подбирайте модель с таким же токовым диапазоном и типом крепления
• Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б - готовое решение. Не требуется докупать отдельные кнопки или лампы, что снижает вероятность ошибки при сборке
