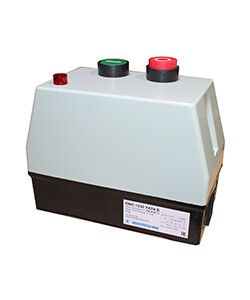

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, с реле РТЛ-1014-2 7-10А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП и сигнальной лампой - компактное готовое решение для управления однофазными и трехфазными двигателями до 4 кВт. Выполнен в едином пластиковом корпусе с кнопочным управлением и тепловой защитой, подходит для установки на монтажную плату. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б предназначен для дистанционного включения и выключения электродвигателей. Подходит для управления асинхронными двигателями с короткозамкнутым ротором на напряжение до 400 В переменного тока. Применяется там, где нужна простая, надёжная и защищённая система управления: на станках, насосах, вентиляторах, конвейерах, системах автоматизации.

Технические характеристики

• Напряжение питания катушки: 220 В, 50 Гц - работает от стандартной сети 220 В
• Номинальный ток: 10 А - максимальный рабочий ток через контакты
• Коммутируемая мощность: 4 кВт при 400 В (класс AC-3) - подходит для двигателей до этого значения
• Количество силовых контактов: 3 нормально замкнутых (НО) - для подключения фаз двигателя
• Количество вспомогательных контактов: 1 нормально открытый (НО), 0 нормально закрытых (НЗ) - используется для блокировки или сигнализации
• Защита: IP54 - защищён от пыли и брызг воды с любого направления
• Тепловое реле: РТЛ-1014-2, диапазон 7–10 А - отключает двигатель при перегрузке
• Способ монтажа: на монтажную плату - крепится болтами к панели или щиту
• Подключение силовых проводов: винтовые зажимы - удобно для медных жил сечением до 2,5 мм2
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –40C до +55C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1230 УХЛ4 Б уже собран в одном корпусе: содержит контактор, тепловое реле, кнопки ПУСК/СТОП и сигнальную лампу. Монтировать можно только на горизонтальную поверхность - вертикальная установка не рекомендована. Для подключения используйте провода сечением до 2,5 мм2. Клеммы винтовые - затягивать равномерно, без перекоса. Обязательно проверьте соответствие тока нагрузки диапазону реле (7–10 А): при меньшей нагрузке реле может не сработать, при большей - сработает преждевременно.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Компоненты выполнены из самозатухающего пластика, что снижает риск возгорания. Тепловое реле обеспечивает защиту от перегрева двигателя. Степень защиты IP54 позволяет использовать устройство в помещениях с высокой влажностью, пылью или возможностью попадания брызг воды.

Преимущества

• Цельный корпус с кнопками и лампой - не требует сборки, экономит время при монтаже
• Контакты из серебряного сплава - долговечны, устойчивы к подгару и окислению
• Низкий уровень шума при работе - подходит для помещений с чувствительными условиями
• Высокая износостойкость - гарантирует более 1 млн операций включения/выключения
• Широкий температурный диапазон - работает даже в холодных цехах и на улице

Ограничения применения

• Не подходит для реверсивных схем - невозможно поменять направление вращения двигателя
• Максимальный ток - 10 А; для двигателей выше 4 кВт требуется другой пускатель
• Не предназначен для частотного регулирования - только пуск/остановка
• Не имеет функции автоповторного включения - после срабатывания реле необходимо вручную нажать ПУСК
• Кнопки и лампа встроены - нельзя заменить отдельно, если они вышли из строя

Примеры использования

• Вентилятор охлаждения в промышленном оборудовании
• Насос для подачи жидкости в системе водоснабжения
• Конвейерная лента на пищевом производстве
• Автоматическая дверь гаража с электроприводом
• Фрезерный станок с ручным управлением

Практические советы

• Выбирайте этот пускатель, когда нужна простая, готовая система управления - не надо собирать отдельные элементы
• Проверяйте ток двигателя перед установкой: он должен находиться в пределах 7–10 А, чтобы реле работало точно
• При монтаже на металлическую плиту - обязательно используйте изолирующую прокладку, чтобы исключить замыкание
• Сигнальная лампа показывает состояние: светится при включенном состоянии - удобно для контроля
• Если двигатель часто запускается - убедитесь, что интервал между пусками больше 1 минуты, чтобы не перегреть контактор
• При эксплуатации в сырых местах - периодически осматривайте контакты на наличие конденсата
