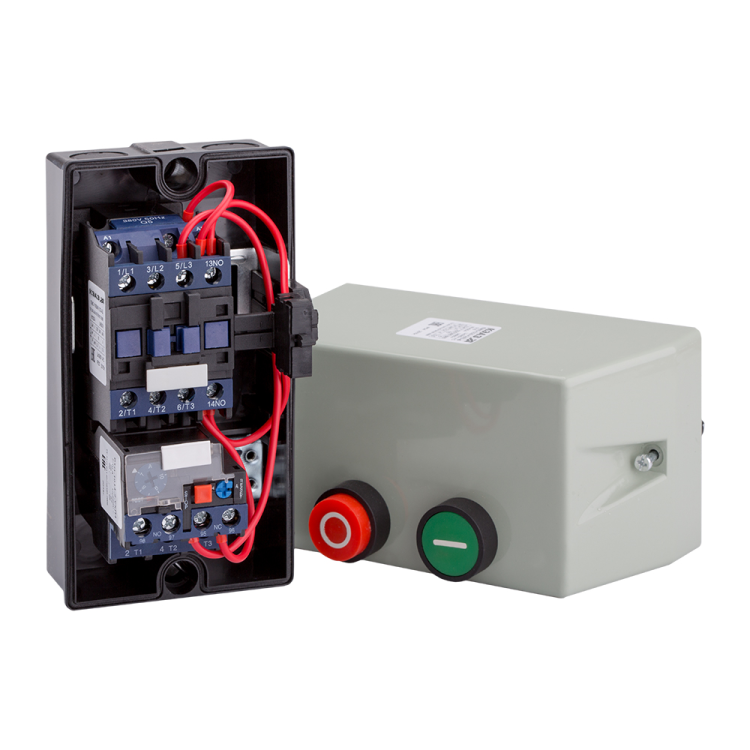

Пускатель магнитный ПМЛ 1220 10А 220AC (4-6А) УХЛ3 Б КЭАЗ 110685

Пускатель магнитный ПМЛ-1220-10А-220AC-(4-6А)-УХЛ3-Б от КЭАЗ предназначен для безопасного запуска, остановки и защиты электродвигателей мощностью до 4 кВт. Этот пускатель применяется там, где важна надежность и устойчивость к внешним условиям - например, на промышленном оборудовании, в системах вентиляции или аварийного резервирования.

Назначение и область применения

Пускатель магнитный ПМЛ-1220-10А-220AC-(4-6А)-УХЛ3-Б - это устройство прямого пуска, используемое для включения и выключения трехфазных асинхронных двигателей. Он защищает двигатель от перегрузки благодаря встроенному тепловому реле с регулируемым порогом срабатывания 4–6 А. Подходит для работы в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, станками и системами АВР.

Технические характеристики

• Номинальный рабочий ток: 10 А
• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение питания катушки управления: 220 В
• Количество силовых полюсов: 3
• Защита от перегрузки: да, тепловое реле с диапазоном настройки 4–6 А
• Номинальная мощность двигателя: 4 кВт
• Степень защиты корпуса: IP54 - защита от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Условный ток короткого замыкания: 1 кА
• Максимальное сечение подключаемого кабеля: 1,5 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-1220-10А-220AC-(4-6А)-УХЛ3-Б монтируется исключительно на монтажную плату или панель. Для установки требуется свободное место под размер устройства и доступ к контактам для подключения проводов. Подключение осуществляется через винтовые зажимы - допускается использование медных жил сечением до 1,5 мм2. Не рекомендуется использовать многожильные провода без наконечников. Катушка управления рассчитана на 220 В AC - совместима с большинством промышленных сетей, но требует точного соответствия напряжения. Комплектуется заводской схемой подключения, снижающей риск ошибок при сборке.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3427-042-05758109-2008. Степень защиты IP54 обеспечивает работу в помещениях с высокой запыленностью и возможностью попадания брызг воды. Тепловое реле предотвращает повреждение двигателя при длительной перегрузке. Устройство не имеет функции автоматического восстановления после срабатывания - необходимо вручную перевести рычаг в положение “Вкл.” После срабатывания защиты. Максимальный ток короткого замыкания 1 кА гарантирует сохранность контактов при кратковременных аварийных ситуациях.

Преимущества

• Высокая надежность за счет отсутствия механических шумов при работе
• Устойчивость к влаге и пыли - IP54 позволяет применять в сложных условиях
• Готовая заводская схема управления минимизирует ошибки при монтаже
• Широкий диапазон настройки тепловой защиты (4–6 А) - удобно подбирать под конкретный двигатель
• Климатическое исполнение УХЛ3 - подходит для холодных и влажных помещений, включая неотапливаемые

Ограничения применения

• Не предназначен для частотного регулирования скорости двигателя - только прямой пуск
• Поддерживает только однофазное управление (220 В) - нельзя подключить к сети 380 В на катушку
• Максимальное сечение кабеля 1,5 мм2 - не подходит для больших токов или длинных линий без расчета потерь
• Отсутствуют НЗ контакты - невозможно реализовать блокировки по принципу “остановка” без внешних элементов
• Требует монтажа на панель - не подлежит креплению на DIN-рейку

Примеры использования

• Управление насосом в канализационной станции - защита от перегрузки при закупорке
• Включение вентилятора в цеху с высокой запыленностью - IP54 предотвращает засорение внутренних контактов
• Автоматический ввод резерва (АВР): переключение между основным и резервным источником питания
• Управление тепловой завесой в торговом зале - надежная работа при колебаниях температуры
• Станок с асинхронным двигателем 4 кВт - пуск под нагрузкой с контролем тока

Практические советы

• При выборе пускателя проверьте соответствие тока двигателя диапазону 4–6 А - если двигатель потребляет более 6 А, выбирайте другую модель
• Для долговечности подключайте провода с наконечниками - особенно при использовании многожильных кабелей
• Не забудьте про вентиляцию вокруг пускателя - даже при IP54 перегрев снижает срок службы
• Проверьте наличие 220 В на входе катушки перед первым включением - неверное напряжение приведёт к выходу из строя
• При эксплуатации в условиях низких температур (менее −20 C) дайте устройству прогреться перед первым пуском
• Пускатель ПМЛ-1220-10А-220AC-(4-6А)-УХЛ3-Б от КЭАЗ - один из самых распространённых в своей категории; аналоги есть, но эта модель проверена временем
