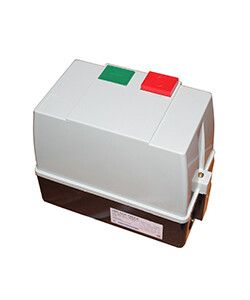

Пускатель ПМЛ-1220 УХЛ4 Б 10А кат. 220В 1НО IP54 с реле 7-10А в корпусе кнопками ПУСК + СТОП Электротехник ET508535

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, с реле РТЛ-1014-2 7-10А, IP54, с кнопками ПУСК + СТОП - компактное устройство для безопасного запуска и остановки электродвигателей с короткозамкнутым ротором. Произведён бренда Электротехник, артикул et508535, предназначен для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б используется для дистанционного управления трёхфазными асинхронными двигателями мощностью до 4 кВт при напряжении 400 В. Подходит для автоматизации оборудования: насосов, вентиляторов, конвейеров, компрессоров. Интегрированные кнопки ПУСК и СТОП позволяют оперативно управлять двигателем без внешних элементов управления. Работает в условиях постоянного переменного тока 50 Гц.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток: 10 А
• Количество нормально открытых (НО) силовых контактов: 3
• Количество вспомогательных нормально открытых контактов: 1
• Коммутируемая мощность (при AC-3, 400 В): 4 кВт
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип подключения: винтовые зажимы для проводов
• Способ монтажа: крепление на монтажную плату
• Комплектация: встроено реле тепловой защиты РТЛ-1014-2 (диапазон 7–10 А)
• Исполнение: нереверсивное - управление одним направлением вращения
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1220 УХЛ4 Б рассчитан на установку на печатную плату или DIN-рейку через специальную крепёжную основу (не включена в комплект). Для подключения используйте провода сечением до 2,5 мм2 - зажимы совместимы с медными жилами. Клеммы доступны сверху, что удобно при сборке щита. Реле РТЛ-1014-2 уже установлено и настроено на ток 7–10 А; перенастройка невозможна. Не требует внешнего термореле.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электрооборудования в условиях промышленного использования. Степень защиты IP54 обеспечивает работу в помещениях с высокой влажностью, пылью или возможным попаданием брызг. Материалы контактов - серебряный сплав, снижающий риск нагрева и пригаров. Тепловое реле РТЛ-1014-2 предотвращает перегрузку двигателя, отключая питание при длительном превышении тока.

Преимущества

• Высокая надёжность магнитной системы - технология производства сравнима с европейскими аналогами
• Контакты из серебряного сплава обеспечивают долгий срок службы и минимальное переходное сопротивление
• Встроенное тепловое реле исключает необходимость дополнительного устройства защиты
• Компактный размер и монтаж на плату экономят место в щите
• Работает в экстремальных температурах - от –40 C до +55 C
• Отсутствие посторонних шумов при работе

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• Нельзя использовать с напряжением выше 220 В на катушке - требуется точное соответствие
• Тепловое реле фиксировано на диапазоне 7–10 А; для других значений тока нужен другой пускатель
• Не предназначен для взрывоопасных сред - степень защиты IP54 недостаточна для Zone 1/2
• Монтаж на плату требует наличия подходящего основания; не имеет стандартных креплений для DIN-рейки

Примеры использования

• Автоматический насос в системе водоснабжения - запуск по сигналу датчика уровня
• Конвейерная лента на пищевом производстве - управление через пульт с кнопками ПУСК/СТОП
• Вентилятор в HVAC-системе - защита от перегрузки при заклинивании крыльчатки
• Компрессор в воздушной сети - пуск под нагрузкой с учётом импульса тока

Практические советы

• Проверьте соответствие напряжения сети 220 В +-10% перед подключением - неверное напряжение повредит катушку
• При монтаже на плату соблюдайте зазоры между контактами - избегайте замыканий между соседними выводами
• Не затягивайте винтовые клеммы слишком сильно - можно повредить изоляцию или деформировать контакт
• Если двигатель часто запускается под нагрузкой, убедитесь, что ток не превышает 10 А в течение более чем 1 минуты - это вызывает срабатывание реле
• Для обслуживания отключите питание и проверьте целостность контактов - признаки подгорания требуют замены всего пускателя
