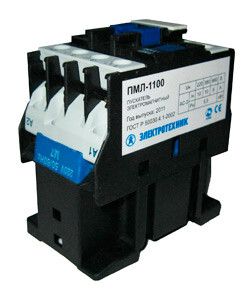

Пускатель ПМЛ-1100 УХЛ4 Б 10А кат. 110В AC 1НО IP00 без реле Электротехник ET516720

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, 110В/50Гц, 1з, 10А, нереверсивный, без реле, IP00 - компактное устройство для удалённого включения и выключения трёхфазных двигателей. Произведён бренда Электротехник, артикул et516720, предназначен для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б используется для дистанционного запуска и остановки трёхфазных асинхронных с короткозамкнутым ротором. Подходит для систем автоматизации, где требуется частое включение-выключение нагрузки. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Не подходит для реверса двигателя - функция отключена.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 110 В
• Номинальный рабочий ток: 10 А
• Количество силовых полюсов: 3
• Номинальная коммутируемая мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 1 (вспомогательный контакт)
• Количество нормально закрытых (НЗ) контактов: 0
• Силовые контакты: 3 пары НО
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без болтов. Клеммы для проводов - винтовые, рассчитаны на сечение жил до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки управления: 110 В переменного тока должны соответствовать маркировке A1/A2. Мощность нагрузки не должна превышать 4 кВт (при 380 В ≈ 7–8 А).

Безопасность и стандарты

Пускатель выполнен в соответствии с требованиями к электрооборудованию для промышленного применения. Серия ПМЛ прошла проверку на долговечность контактов и термическую стойкость. Отсутствие защиты IP00 означает, что устройство нельзя использовать вне герметичного корпуса - доступ к токоведущим частям возможен, риск поражения током существует при открывании щита.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы
• Высокая износостойкость: способен выдерживать десятки тысяч циклов включения
• Низкий уровень шума при работе благодаря оптимизированной магнитной системе
• Широкий диапазон рабочих температур позволяет применять в холодных помещениях и на улице (в защищённых шкафах)
• Поддерживает работу в условиях высокой влажности и перепадов температур - класс UHL4

Ограничения применения

• Не подлежит использованию без корпуса - степень защиты IP00 исключает эксплуатацию на открытом воздухе или в сырых местах
• Нельзя применять для реверсирования двигателя - отсутствуют дополнительные контакты и механизм переключения
• Катушка управляет только 110 В AC; использование с другим напряжением (например, 220 В) вызовет выход из строя
• Максимальная мощность - 4 кВт. Перегрузка свыше этого значения приведёт к слипанию контактов
• Не имеет тепловой защиты - необходимо дополнительно устанавливать тепловое реле при длительной нагрузке

Примеры использования

• Автоматический контроль вентиляции в производственных цехах
• Управление насосом воды в системе охлаждения оборудования
• Включение конвейерной ленты в пищевой промышленности
• Пуск компрессора в воздушной сети завода

Практические советы

• Выбирая пускатель, всегда проверяйте соответствие напряжения катушки (110 В) вашей цепи управления - неверное напряжение сломает устройство
• При сборке щита используйте кабель с медным многожильным проводом - он лучше фиксируется в винтовых зажимах
• Обеспечьте свободный доступ к кнопкам управления и клеммам для обслуживания
• Проверяйте плотность затяжки винтов после первого включения - металл может немного осесть
• Для защиты от перегрузок обязательно дополняйте пускатель тепловым реле - сам по себе он не реагирует на ток выше 10 А
