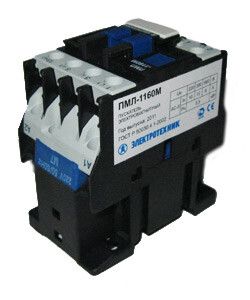

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP20 - ET508594 Электротехник

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP20 - компактное устройство для безопасного включения и выключения трехфазных двигателей в автоматизированных системах. Произведён компанией Электротехник, этот пускатель рассчитан на работу в промышленных условиях с жесткими требованиями к надёжности.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б предназначен для дистанционного запуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частое включение-выключение нагрузки. Не используется для реверса - управление осуществляется только в одном направлении.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 10 А
• Коммутируемая мощность: до 4 кВт
• Количество полюсов: 3
• Главные контакты: 3 пары (для коммутации фаз двигателя)
• Вспомогательные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +45 C, допустима эксплуатация во влажном воздухе и в помещениях с высокой степенью запылённости
• Подключение: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б совместим со всеми стандартными DIN-рейками типа TS35. Для подключения используйте провода сечением до 2,5 мм2. Клеммы затягиваются отверткой - не требуют специального инструмента. Обязательно проверьте соответствие напряжения катушки (220 В AC) источнику управления. Вспомогательные контакты можно использовать для сигнализации состояния ("включено"/"выключено") или в цепях блокировки.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция исключает самопроизвольное включение при потере напряжения. Отсутствие реле тепловой защиты - необходимо внешнее применение теплового реле при работе с двигателями выше 1,5 кВт для предотвращения перегрева.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгую жизнь даже при частых включениях
• Низкое переходное сопротивление снижает нагрев и энергопотери
• Магнитная система выполнена по технологии, сравнимой с европейскими образцами - повышает срок службы
• Надёжная работа при экстремальных температурах - от −40 C до +45 C
• Отсутствие гудения и вибраций при работе благодаря качественной сборке

Ограничения применения

• Не среды с постоянным воздействием брызг, пара или жидкости - IP20 не обеспечивает защиту от влаги
• Не имеет встроенной тепловой защиты - обязательна установка отдельного теплового реле при использовании с двигателями свыше 1,5–2 кВт
• Нельзя использовать для реверсирования - для этого нужен реверсивный пускатель
• Максимальная коммутируемая мощность - 4 кВт; превышение вызывает быстрый износ контактов

Примеры использования

• Автоматический контроль вентилятора в HVAC-системе
• Управление питанием насоса в системе водоснабжения
• Включение конвейерной ленты на пищевом производстве
• Пуск компрессора в воздушной сети

Практические советы

• Выбирая пускатель, убедитесь, что ваш двигатель потребляет менее 10 А - иначе возможен выход из строя контактов
• Для длительной работы в холоде (ниже −20 C) рекомендуется предварительно прогреть катушку перед первым включением
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в вибрирующих установках
• Если вам нужна защита от перегрузки - выбирайте модель с термореле (например, ПМЛ-1160М+ТР) или монтируйте отдельное реле
• При замене старого пускателя - сравните габариты и расположение клемм: ПМЛ-1160М УХЛ4 Б имеет стандартизованный форм-фактор, совместимый с большинством аналогов
