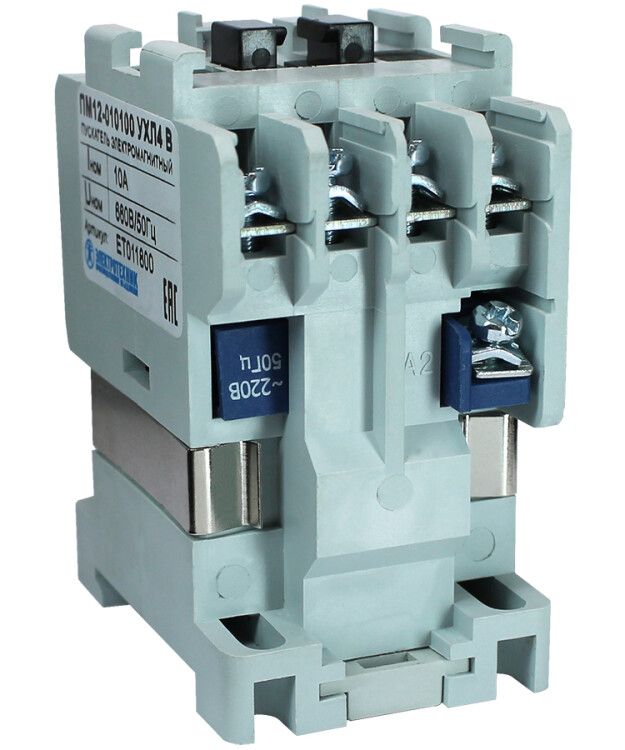

Пускатель ПМ12-010100 УХЛ4 В 10А кат. 110В AC 1НО IP00 без реле Электротехник ET013897

Электромагнитный пускатель ПМ12-010100 УХЛ4 В, 110В/50Гц, 1з, 10А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного включения и отключения электроприёмников с током до 10 А. Этот пускатель применяют в промышленных щитах и системах автоматизации, где требуется надёжное управление нагрузкой без защиты от перегрузки.

Назначение и область применения

Пускатель ПМ12-010100 используется для удалённого включения и выключения электрических цепей с переменным током частотой 50 Гц. Он подходит для управления двигателями, насосами, вентиляторами, компрессорами, нагревательными элементами и системами освещения. Применяется в промышленных щитах, устройствах АВР, шкафах управления и других системах автоматизации. Подходит для условий индустриальной, пищевой, металлургической и энергетической промышленности.

Технические характеристики

• Тип: магнитный пускатель (контактор)
• Ток: переменный (AC)
• Напряжение катушки: 110 В, 50 Гц
• Номинальный ток главных контактов: 10 А
• Коммутируемая мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 1 шт.
• Количество нормально закрытых (НЗ) контактов: 1 шт.
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: УХЛ4 - для умеренного климата, с повышенной влажностью и температурой от −40C до +40C
• Конструкция: нереверсивный, без встроенного теплового реле

Совместимость и монтаж

Пускатель ПМ12-010100 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2 рекомендованы для силовой цепи, до 1,5 мм2 - для цепи управления. Катушка рассчитана на 110 В, поэтому питание должно точно соответствовать этому значению - использование 220 В повредит устройство. Контакты можно использовать для управления нагрузкой до 10 А, включая активную (например, нагреватели) и слабоиндуктивную (двигатели малой мощности) нагрузку. Допускается установка дополнительных контактных модулей, если требуются расширенные функции управления.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях регулярных включений/выключений. Однако из-за степени защиты IP00 устройство нельзя устанавливать в местах с доступом воды, пыли или механическими повреждениями - необходимо помещать его внутрь корпуса или щита.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12
• Поддержка длительного ресурса коммутаций - подходит для частых включений
• Широкая совместимость с другими элементами серии ПМ12 (дополнительные контакты, блокировки)
• Простота замены - аналогичные модели легко найти на рынке СНГ
• Низкий уровень помех при работе - не влияет на соседние системы управления

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно нужна внешняя термическая защита при управлении двигателями
• IP00 - запрещено применение вне герметичных шкафов, в сырых, пыльных или агрессивных средах
• Не подходит для реверсивных схем - для этого нужны два пускателя или модель с реверсом
• Катушка работает только на 110 В - нельзя подключать к сети 220 В без преобразователя
• Не предназначен для работы с постоянным током

Примеры использования

• Управление двигателем насоса в системе водоснабжения через щит АВР
• Включение тепловой завесы в торговом зале по сигналу от таймера
• Контроль освещения на производственной площадке через PLC
• Автоматическое включение вентилятора при достижении заданной температуры
• Частичная часть схемы управления эскалатором (в паре с другим пускателем)

Практические советы

• Выбирая пускатель, всегда сверьте напряжение катушки - 110 В отличается от более распространённых 220 В и 380 В
• Для управления двигателями используйте отдельное тепловое реле (например, ПТР-10) - сам пускатель не защищает от перегрузки
• Проверьте посадочные размеры перед монтажом - пускатель ПМ12-010100 стандартизирован, но старые щиты могут иметь другие крепления
• При сборке щита соблюдайте минимальные зазоры между пускателями - они греются при длительной работе
• Если нужна сигнализация состояния, подключите дополнительный контакт НО к индикатору
• Не используйте этот пускатель в качестве рубильника - он не предназначен для частого отключения под нагрузкой без необходимости
