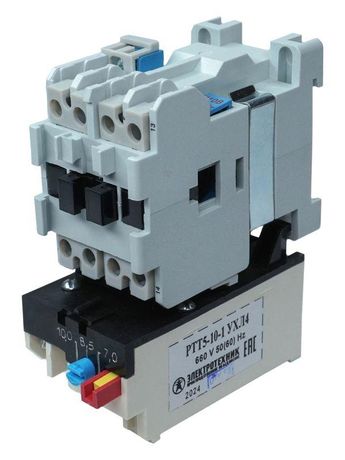

Пускатель электромагнитный ПМ12-010200 УХЛ4 В 10А 110В/50Гц 1НО IP00 нереверсивный с реле РТТ5-10-1 7.0-10.0А Электротехник ET007020

Электромагнитный пускатель ПМ12-010200 УХЛ4 В от бренда Электротехник - это надёжный аппарат для дистанционного управления электродвигателями и другими нагрузками до 10 А. Он сочетает в себе контактор на 110 В и термореле РТТ5-10-1 с диапазоном защиты 7–10 А, что делает его подходящим решением для промышленных систем, где важна защита от перегрузок.

Назначение и область применения

Пускатель ПМ12-010200 УХЛ4 В предназначен для частого включения и выключения электрических цепей под нагрузкой - особенно для запуска и остановки двигателей переменного тока. Его используют там, где требуется безопасное удалённое управление: на конвейерах, насосах, вентиляторах, кранах, лифтах, тепловых завесах и системах АВР. Также он применяется в составе промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР и других типов распределительных устройств.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока, 50 Гц
• Номинальный ток главных контактов: 10 А
• Число нормально замкнутых контактов: 1 з (один замыкающий контакт)
• Тип управления: нереверсивный (не поддерживает изменение направления вращения двигателя)
• Защитное реле: РТТ5-10-1, диапазон уставок 7,0–10,0 А
• Степень защиты: IP00 (нет защиты от внешних воздействий - требует установки внутри корпуса)
• Исполнение по климатическому классу: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Категории применения: AC-1 (резистивные нагрузки), AC-3 (индуктивные нагрузки - электродвигатели)

Совместимость и монтаж

Пускатель ПМ12-010200 УХЛ4 В совместим со всеми стандартными DIN-рейками шириной 35 мм. Катушка управления питается от сети 110 В - важно проверить соответствие напряжения перед подключением. Главные силовые контакты рассчитаны на провода сечением до 4 мм2. Подключение осуществляется через винтовые зажимы. Для работы с реле РТТ5-10-1 необходимо правильно выбрать уставку тока срабатывания в зависимости от номинального тока двигателя - она должна находиться между 7 и 10 А.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для промышленных контакторов. Сертифицирован для использования в условиях промышленной среды. Благодаря наличию теплового реле обеспечивается защита от длительных перегрузок, асимметрии фаз и затянутого пуска. Однако из-за степени защиты IP00 использование вне электрошкафа недопустимо - риск поражения током и повреждения аппарата при попадании пыли, влаги или механическом воздействии.

Преимущества

• Высокая надёжность благодаря проверенной конструкцией серии ПМ12 - используется более 30 лет в промышленности РФ и СНГ
• Значительно увеличенный ресурс коммутаций по сравнению с аналогичными моделями
• Простота сборки и обслуживания - все части легко доступны для диагностики и замены
• Поддержка стандартных приставок (дополнительные контакты, блокировки), позволяющих расширять функциональность системы управления

Ограничения применения

• Не сетях постоянного тока - работает только на переменном токе 50 Гц
• IP00 исключает применение в открытых помещениях, сырых местах, на улице или в пыльных зонах без герметичного корпуса
• Нельзя использовать для реверса двигателя - нужен двойной пускатель или специальный реверсивный контрактор
• Тепловое реле имеет ограниченную точность регулировки - не рекомендовано для чувствительных процессов, требующих микроконтроллерной защиты

Примеры использования

• Автоматический запуск насоса воды в системе водоснабжения после достижения заданного уровня
• Управление вентилятором в технологическом помещении по сигналу от термодатчика
• Включение компрессора холодильной установки в пищевой промышленности
• Функция АВР в щите питания объекта - автоматическое переключение на резервный источник при аварии основного
• Управление световой сигнализацией на производстве через кнопочные посты

Практические советы

• Перед установкой обязательно сверьте напряжение катушки (110 В) с источником питания - неверное напряжение вызывает отказ или выход из строя
• Выбирайте уставку теплового реле РТТ5-10-1 на 85–95 % от номинального тока двигателя - так обеспечивается оптимальная защита без ложных срабатываний
• При использовании в многоконтактных схемах используйте дополнительные контактные приставки - они легко крепятся на корпус ПМ12-010200
• Не забывайте про обязательную установку в металлический или пластиковый шкаф - даже малый уровень пыли снижает срок службы контактов
• Проверьте плотность затяжки винтов при подключении проводов - слабый контакт вызывает нагрев и преждевременный износ
