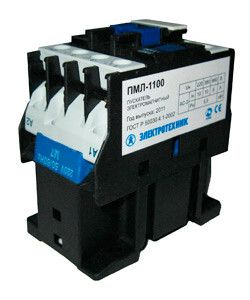

Пускатель ПМЛ-1100 УХЛ4 Б 10А кат. 42В AC 1НО IP00 без реле Электротехник ET551478

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, 42В/50Гц, 1з, 10А, нереверсивный, без реле, IP00 - компактное устройство для безопасного удалённого включения и выключения трёхфазных двигателей. Произведён брендом Электротехник, предназначен для установки на DIN-рейку и работает в условиях низких температур.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б используется для дистанционного запуска и остановки трёхфазных асинхронных с короткозамкнутым ротором. Подходит для автоматизации оборудования, где требуется частое включение - станки, насосы, вентиляторы, конвейеры. Поскольку он нереверсивный и не имеет встроенного теплового реле, применяется там, где управление направлением вращения и перегрузочную защиту обеспечивает внешняя система.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Напряжение катушки управления: 42 В - требует внешнего источника питания этого уровня
• Номинальный рабочий ток: 10 А - максимальный постоянный ток через главные контакты
• Количество полюсов: 3 - контролирует все три фазы сети
• Коммутируемая мощность: До 4 кВт при 380 В - соответствует нагрузкам типичных двигателей
• Контакты: 3 нормально открытых (НО) и 3 нормально закрытых (НЗ) - используются для сигнализации и блокировок
• Климатическое исполнение: УХЛ4 - рассчитан на работу в холодном и умеренно влажном климате
• Диапазон температур: От –40 C до +45 C - допустимый интервал эксплуатации
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открыт
• Подключение: Винтовые зажимы - удобны для многожильных проводов
• Монтаж: На DIN-рейку или монтажную плату - гибкая установка в щитах

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б совместим со всеми стандартными DIN-рейками типа TS35. Для подключения используйте провода сечением до 2,5 мм2 - рекомендовано зачищать жилы на 8–10 мм и плотно затягивать винты. Катушка управления питается от внешней цепи 42 В AC - необходимо предусмотреть источник такого напряжения (например, трансформатор). Обязательно проверьте соответствие напряжения катушки и сети перед первым включением.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция исключает самопроизвольное включение после аварийного отключения. Однако из-за степени защиты IP00 использование вне электрошкафа недопустимо - контактные части находятся под напряжением и доступны при открывании крышки.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях
• Высокая механическая прочность магнитной системы - гарантирует долгую работу даже при высокой частоте операций
• Низкий уровень шума при работе - важен для помещений с чувствительным оборудованием
• Широкий температурный диапазон позволяет применять в необогреваемых помещениях зимой

Ограничения применения

• Не использовать во влажных, пыльных или взрывоопасных средах - степень защиты IP00 не предохраняет от воздействия окружающей среды
• Не заменяет тепловое реле - необходима внешняя защита двигателя от перегрузки
• Не реверсивные схемы - нельзя изменить направление вращения двигателя без внешних контакторов
• Требуется точное соблюдение напряжения катушки (42 В); отклонение более +-10 % вызывает отказ втягивания якоря

Примеры использования

• Автоматизация воздушных завес в торговых центрах
• Управление насосами в системах водоотведения на объектах с низкими температурами
• Включение вентиляторов в производственных цехах с установленными щитами
• Контроль движения ленточных конвейеров в пищевой промышленности

Практические советы

• Выбирая Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, всегда сверьте напряжение катушки с вашим источником управления - 42 В часто встречается в специализированных системах безопасности
• Устанавливайте его внутри металлического шкафа с классом защиты минимум IP54 - чтобы защитить сами контакты и людей
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - особенно важно при частых пусках
• Для длительной работы в условиях ниже –20 C убедитесь, что провода не становятся хрупкими - используйте термостойкие изоляции
• Обратите внимание на артикул et551478 - именно так он указан в каталогах Электротехник для заказа запчастей и аналогов
