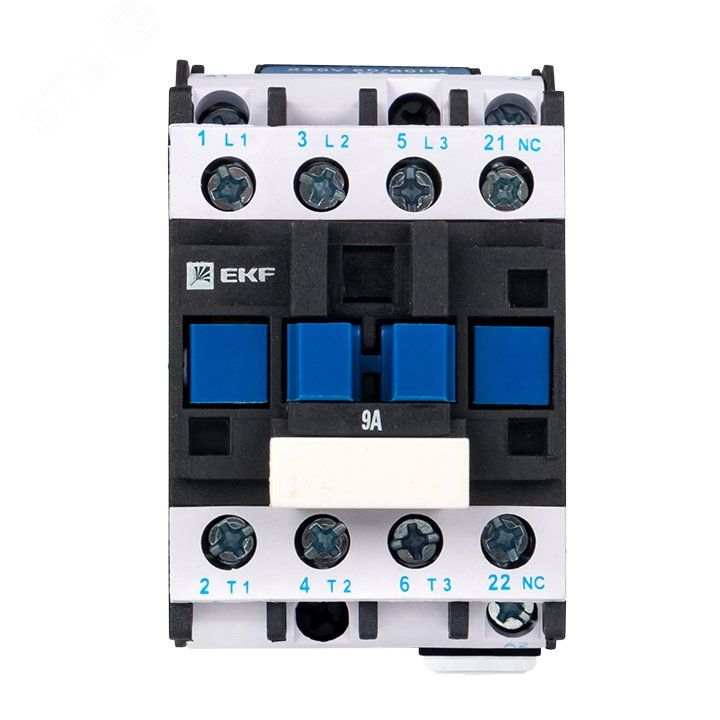

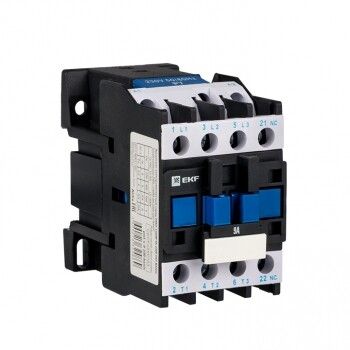

Пускатель электромагнитный серии ПМЛ-1160М 9А 230В Basic | pml-s-9-230-basic EKF

Пускатель электромагнитный ПМЛ-1160М 9А 230В переменного тока (AC) Basic от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 4 кВт. Этот пускатель используется в автоматических системах управления, где требуется надежное переключение нагрузки через катушку управления. Артикул pml-s-9-230-basic соответствует базовой серии EKF Basic - оптимальному решению для стандартных задач без частых циклов включения.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160М 9А 230В переменного тока (AC) Basic применяется для управления электродвигателями, насосами, вентиляторами, компрессорами и другим оборудованием, работающим от сети переменного тока 230 В. Подходит для установки в распределительных щитах промышленных и бытовых объектов. Не рекомендован для частого включения/выключения - более чем 5–10 раз в час - в таких случаях лучше использовать серию EKF PROxima.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 9 А
• Номинальная мощность: 4 кВт (при 230 В AC)
• Количество главных замыкающих контактов: 4
• Количество вспомогательных контактов: 2 (нормально разомкнутые)
• Подключение силовой цепи: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель ПМЛ-1160М 9А 230В переменного тока (AC) Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подсоединение как медных, так и алюминиевых проводов. Максимальное сечение провода - до 4 мм2 (для медного) и до 6 мм2 (для алюминиевого). Убедитесь, что контактные поверхности зачищены и затянуты с достаточным усилием - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли внутрь корпуса. Применяйте только внутри закрытых щитов, исключающих доступ влаги и механических повреждений.

Преимущества

• Устойчивая коммутация при номинальном токе 9 А
• Простая и проверенная конструкция с долгим сроком службы
• Совместимость с алюминиевыми и медными проводами
• Фиксация на DIN-рейке - удобство сборки и обслуживания
• Цена ниже аналогичных моделей с высокой износостойкостью

Ограничения применения

• Не предназначен для частого включения - свыше 10 циклов в час
• IP20 не позволяет использовать вне закрытых шкафов
• Не подходит для управляемой регулировки скорости двигателя - только включение/выключение
• Отсутствие тепловой защиты - требует внешнего термореле при перегрузках
• Не рекомендуется для агрессивных сред (влажность >85%, химические пары, пылевые помещения)

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматическое включение компрессора холодильного оборудования
• Контроль работы конвейера в легкой промышленности

Практические советы

• Выбирайте этот пускатель, когда нужна экономичная и надежная коммутация без частых циклов. Для станков с интенсивным режимом работы - используйте EKF KME PROxima.
• Проверьте соответствие напряжения катушки (230 В AC) - подача 110 В не вызовет срабатывание, 400 В - выведет из строя.
• При использовании алюминиевых проводов обязательно нанесите антиоксидантную пасту на контакты перед затяжкой.
• Обязательно установите внешнее тепловое реле (например, EKF TRL) для защиты от перегрузки - сам пускатель не имеет встроенной защиты.
• При монтаже соблюдайте минимальный зазор 10 мм вокруг устройства - обеспечивается естественное теплоотведение.
