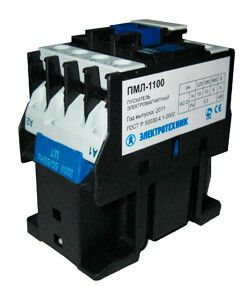

Пускатель ПМЛ-1100 УХЛ4 Б 10А кат. 24В AC 1НО IP00 без реле Электротехник ET543039

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б, 24В/50Гц, 1з, 10А, нереверсивный, без реле, IP00 - компактный магнитный пускатель для дистанционного управления трехфазными двигателями до 4 кВт. Разработан для установки на монтажную плату, подходит для автоматизированных систем с управлением от сети 24 В постоянного тока. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б предназначен для включения и выключения трехфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для задач, где требуется частый запуск и остановка оборудования: насосы, вентиляторы, конвейеры, станки, компрессоры. Не используется для реверса - двигатель работает только в одном направлении. Отсутствие встроенного теплового реле требует внешней защиты перегрузки.

Технические характеристики

• Напряжение управления: 24 В переменного тока, 50 Гц
• Номинальный ток главных контактов: 10 А
• Коммутируемая мощность: 4 кВт (при 380 В AC)
• Число нормально открытых (НО) контактов: 1 вспомогательный контакт
• Число нормально закрытых (НЗ) контактов: 0
• Число силовых контактов: 3 пары (для фаз L1–L3)
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP00 - без защиты от пыли и воды, доступны только токоведущие части
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - умеренные и холодные регионы, температурный диапазон от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1100 УХЛ4 Б рассчитан на монтаж на печатную плату или специальную DIN-рейку через адаптер (не включён в комплект). Клеммы для подключения проводов - винтовые, подходят для медных жил сечением до 2,5 мм2. Для подачи сигнала управления используйте источник 24 В AC, совпадающий по частоте (50 Гц). Обязательно соблюдайте полярность при подключении катушки - неверное подключение повредит устройство. Монтаж допускается только в защищенных корпусах, так как степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Применяет контакты из серебряного сплава, что снижает риск сваривания и увеличивает срок службы. Серия ПМЛ прошла проверку на механическую прочность и термическую стойкость в экстремальных температурах. Однако отсутствие внутреннего теплового реле делает обязательным использование внешних средств защиты от перегрузки.

Преимущества

• Высокая надёжность благодаря технологии производства магнитной системы, сравнимой с европейскими аналогами
• Уменьшенное переходное сопротивление контактов - меньше нагрев и потери энергии
• Срок службы выше среднего за счёт износостойких материалов
• Работает бесшумно даже после многократных включений
• Широкий диапазон рабочих температур позволяет применять в неотапливаемых помещениях и на улице внутри корпусов

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• IP00 - полностью открытая конструкция; использовать можно только во встроенных щитах, панелях или герметичных корпусах
• Отсутствует встроенное тепловое реле - необходимо дополнительно устанавливать защиту от перегрузки
• Не рекомендован для высокочастотных включений более 600 раз в час - возможен быстрый износ контактов
• Не применяется в взрывоопасных зонах - нет соответствующего взрывозащитного исполнения

Примеры использования

• Автоматизация линии сборки: запуск и остановка конвейера по сигналу PLC
• Вентиляционные системы: управление вентиляторами в HVAC-узлах
• Насосные станции: контроль работы насосов по уровню жидкости
• Оборудование в цехах: питание маломощных станков с ЧПУ

Практические советы

• Выбирая ПМЛ-1100 УХЛ4 Б, убедитесь, что ваш контроллер выдаёт именно 24 В AC - DC не подойдет
• При монтаже на плату используйте крепёжные отверстия, указанные в чертеже производителя - габариты точные, нестандартные места крепления недопустимы
• Проверьте нагрузку двигателя: максимальная мощность 4 кВт при 380 В - при меньших напряжениях (например, 220 В) реальная мощность будет ниже
• Для долгой работы замените старые провода перед подключением - окисленные жилы вызывают перегрев винтовых зажимов
• Если нужна функция аварийной остановки - подключите кнопку “Стоп” последовательно с катушкой пускателя
