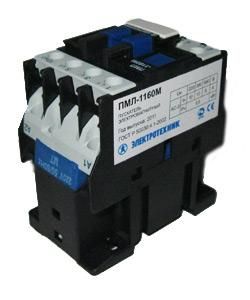

Пускатель ПМЛ-1160М УХЛ4 Б 10А кат. 24В AC 1НО IP20 без реле Электротехник ET543041

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, 24В/50Гц, 1з, 10А, нереверсивный, без реле, IP20 - компактное устройство для безопасного удалённого запуска и остановки трёхфазных двигателей с короткозамкнутым ротором. Подходит для автоматизации оборудования в условиях повышенной влажности и перепадов температур. Произведён компанией Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 4 кВт. Он обеспечивает пуск, остановку и защиту от самопроизвольного включения. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках и другом оборудовании с постоянным направлением вращения. Модель не имеет функции реверса - используется там, где изменение направления движения не требуется.

Технические характеристики

• Напряжение управления: 24 В переменного тока (AC), частота 50 Гц - совместим с большинством контроллеров и кнопочных постов низкого напряжения;
• Рабочий ток: 10 А - позволяет коммутировать нагрузки до 4 кВт;
• Силовые контакты: три нормально открытых (НО), рассчитаны на работу с сетью до 660 В AC;
• Вспомогательный контакт: один нормально открытый - используется для сигнализации состояния ("включено") или создания цепей блокировки;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от воды и пыли - требует установки внутри корпуса или щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, допустима высокая влажность и наличие конденсата;
• Исполнение: нереверсивный, без теплового реле - требует внешней защиты от перегрузки.

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1160М УХЛ4 Б монтируется на DIN-рейку 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на плотную затяжку - не переусердствуйте, чтобы не повредить пластик. Обязательно проверьте соответствие напряжения катушки (24 В AC) источникам управления - использование 220 В вызовёт выход устройства из строя. Вспомогательный контакт можно использовать для индикации через светодиод или передачи сигнала в PLC.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Компоненты изготовлены с применением серебряных сплавов для снижения нагрева и увеличения долговечности контактов. Отсутствие внутреннего теплового реле требует обязательной установки внешней защиты - термореле или автоматического выключателя с тепловой характеристикой B/C/D в зависимости от типа нагрузки.

Преимущества

• Контакты из серебряного сплава обеспечивают минимальное переходное сопротивление и длительный срок службы даже при частых включениях;
• Высокая механическая прочность магнитной системы - аналогична качественным европейским решениям;
• Низкий уровень шума при работе - подходит для помещений с чувствительными условиями;
• Широкий диапазон рабочих температур - надёжно работает в холодных цехах и на улице в закрытом кожухе;
• Фиксация на DIN-рейке - быстрая замена и модульная сборка распределительных щитов.

Ограничения применения

• Не применяется для реверсивных схем - отсутствуют контакты для изменения фаз;
• Защита от перегрузки отсутствует - обязательно нужен внешний тепловой элемент или автоматический выключатель;
• Степень защиты IP20 исключает установку вне электрошкафа - нельзя использовать в сырых или пыльных местах без дополнительной герметизации;
• Не рекомендован для частых пусков более 60 раз в час - возможен преждевременный износ контактов;
• Не поддерживает управление постоянным током - катушка работает только от сети 24 В AC.

Примеры использования

• Автоматизация воздушного компрессора в мастерской - запуск по сигналу от кнопки или PLC;
• Управление вентиляцией в складском помещении - включение при достижении порога температуры;
• Передвижной станок с однонаправленным движением стола - пуск через автономный пульт управления;
• Цепочка конвейеров в пищевой промышленности - координированное включение нескольких единиц через одну команду.

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-1160М УХЛ4 Б, учтите, что максимальная мощность двигателя - 4 кВт. Перегрузка приведёт к оплавлению контактов;
• Для продления срока службы используйте гашение дуги - установите RC-цепочки или варисторы параллельно катушке при использовании длинных проводов;
• Запрещается эксплуатировать без крышки - даже при IP20 доступ к контактам опасен при наличии напряжения;
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном режиме - особенно после 10 тыс. операций включения;
• Если вам нужна защита от перегрузки - выбирайте модель с реле (например, ПМЛ-1160М+ТР), либо добавьте отдельное тепловое реле серии ТР.
