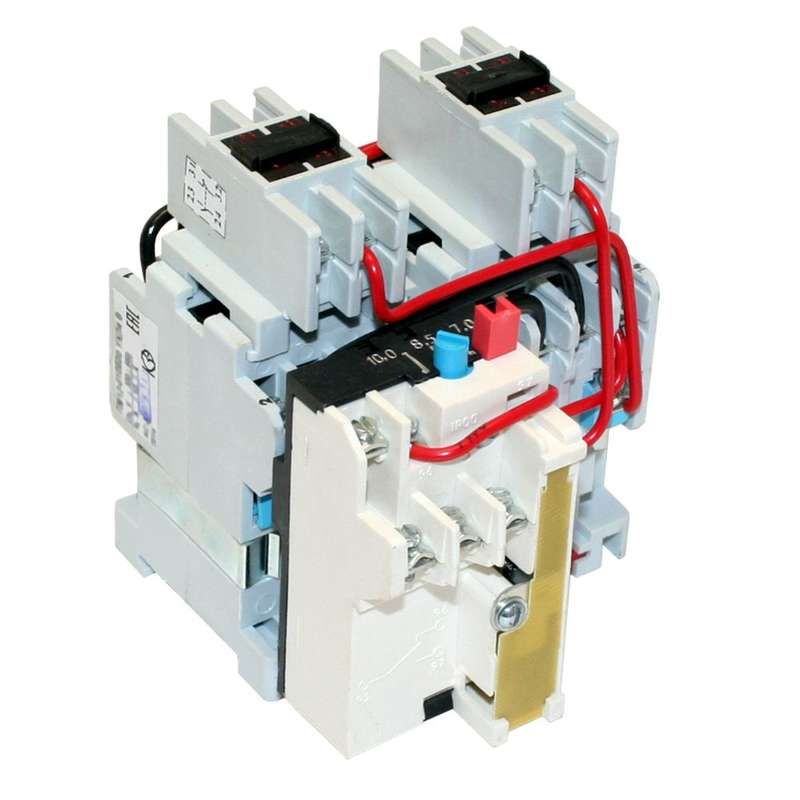

Пускатель электромагнитный ПМ12-010600 УХЛ4 В, 110В, (4з+2р), РТТ5-10-1, 8,50А - 020600420ВВ110001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ5-10-1 8.50А - это реверсивный пускатель от КЗЭА с встроенной тепловой защитой, предназначенный для управления трёхфазными двигателями до 4 кВт. Артикулы пм12-010600 и 020600420вв110001910 соответствуют одному устройству, рассчитанному на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель электромагнитный УХЛ4 используется для дистанционного включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных систем: насосов, вентиляторов, конвейеров, станков. Встроенное реле РТТ5-10-1 защищает двигатель от длительных перегрузок и обрыва фазы. Применяется в промышленных щитах, где требуется надёжное коммутирование нагрузки до 10 А.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение главной цепи: 660 В
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Напряжение катушки управления: 110 В AC
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип пускателя: реверсивный (для изменения направления вращения двигателя)
• Наличие реле: да, модель РТТ5-10-1, ток срабатывания 8,5 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Способ монтажа: на монтажную плату (PCB)
• Присоединение силовых проводов: винтовые зажимы
• Класс отключения: 10A - время срабатывания теплового реле при 10-кратном токе: 10–20 сек
• Индикация состояния: есть (светодиоды не предусмотрены, индикация реализуется через внешние элементы)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 монтируется исключительно на печатную плату. Его нельзя крепить на DIN-рейку. Для работы необходима схема управления с двумя кнопками: “Вперёд” и “Назад”, чтобы обеспечить реверс. Катушка 110 В совместима с большинством промышленных контроллеров и панелей управления. Главные контакты подключаются через винтовые зажимы - затяжка должна выполняться моментом 0,4–0,5 Нм. Обязательно использовать медные жилы сечением 1,5–4 мм2. Монтажные отверстия расположены по стандарту для платформенных пускателей - проверьте соответствие габаритов перед заказом.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Реле РТТ5-10-1 обеспечивает термическую защиту согласно классу 10A. Отсутствие степени защиты IP00 означает, что устройство не защищено от доступа к токоведущим частям - его необходимо устанавливать внутри закрытого шкафа. Для предотвращения пробоя катушки при отключении рекомендуется применять ограничитель перенапряжения ОПН, подключаемый параллельно катушке управления.

Преимущества

• Встроенное реле РТТ5-10-1 снижает потребность во внешних устройствах защиты
• Четыре НО и два НЗ контакта позволяют реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на объектах с высокой влажностью
• Реверсивная конструкция упрощает схему управления двигателями, требующими смены направления вращения
• Винтовое присоединение обеспечивает надёжный контакт даже при вибрациях

Ограничения применения

• Не предназначен для установки вне электрошкафа - степень защиты IP00 не допускает открытого монтажа
• Напряжение катушки 110 В несовместимо с сетями 220/380 В без преобразования - требуется трансформатор или источник питания
• Монтаж только на плату; не поддерживает крепление на DIN-рейку
• Максимальная рабочая температура 55 C - запрещён монтаж рядом с нагревательными элементами
• Не имеет светодиодной индикации - состояние нужно отслеживать через внешнюю панель

Примеры использования

• Управление насосом в канализационной станции - включение, остановка, реверс для прочистки труб
• Конвейерная лента на пищевом производстве - изменение направления движения при необходимости
• Вентилятор системы охлаждения технологического оборудования - автоматический реверс при перегреве
• Шлифовальный станок - пуск, остановка, смена направления вращения шпинделя

Практические советы

• Проверяйте соответствие сечения провода и момента затяжки винтов - некорректная затяжка вызывает перегрев
• При использовании в цепях с частыми включениями (более 600 раз/час) убедитесь, что тепловое реле не сработает раньше времени
• Для защиты катушки от импульсных перенапряжений обязательно установите ОПН параллельно её выводам
• При сборке схемы реверса используйте механическую блокировку между двумя пускателями - предотвратит короткое замыкание при одновременном включении
• При замене старого пускателя - сравнивайте не только ток и напряжение, но и габариты и тип монтажа: этот пускатель не взаимозаменяем с DIN-реечными аналогами
