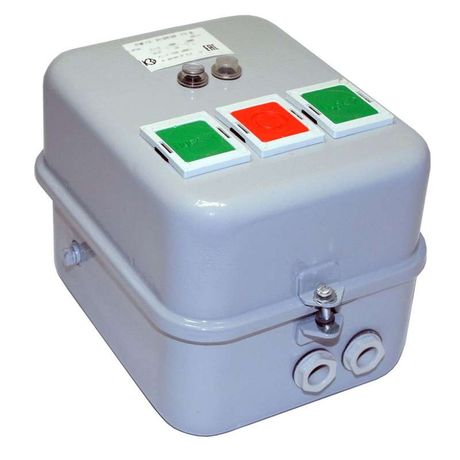

Пускатель электромагнитный ПМ12-010630 У2 В 380В (4з+2р) РТТ5-10-1 8.50А - 020630421ВВ380001910 КашинЗЭА

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10 8.5А - это реверсивный пускатель от КЗЭА для дистанционного управления трёхфазными двигателями мощностью до 4 кВт. Он сочетает коммутацию основной цепи с защитой от перегрузок и обрыва фаз, а также имеет встроенные индикаторы и надёжную защиту IP54.

Назначение и область применения

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10 8.5А предназначен для дистанционного пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах управления: станках, конвейерах, насосах, вентиляторах и других устройствах с частым включением/выключением.

Встроенное реле тепловой защиты защищает двигатель от длительных перегрузок и обрыва фазы. Реверсивная схема позволяет менять направление вращения без внешних переключателей.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение: 380 В (катушка управления), максимальное рабочее напряжение - 660 В (главная цепь)
• Номинальный ток: 10 А (при 380 В)
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Климатическое исполнение: У2 - для работы при температуре от −25C до +55C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Способ монтажа: на монтажную плату (панель)
• Присоединение главной цепи: винтовые зажимы
• Класс отключения: 10A - время срабатывания тепловой защиты соответствует стандарту IEC 60947-4-1
• Индикация: два светодиода - один для состояния «включено», второй - для аварийного отключения
• Наличие реле: да - встроенное тепловое реле для защиты от перегрузки

Совместимость и монтаж

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10 8.5А монтируется на DIN-рейку или жесткую металлическую плату. Подключение проводов - через винтовые зажимы, допускается использование медных проводов сечением до 2,5 мм2.

Для реверсивной схемы требуется два таких пускателя или модуль с механической блокировкой. Сам пускатель не содержит внутренней блокировки - её необходимо реализовать во внешней схеме управления.

Не рекомендуется использовать в условиях постоянного воздействия прямого потока воды, химически активных паров или вибраций выше нормированного уровня.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и обеспечивает класс защиты 10A. Тепловое реле автоматически отключает питание при превышении допустимой нагрузки. Индикация позволяет оперативно определить причину отключения - перегрев или обрыв фазы.

Для снижения импульсных перенапряжений на катушке управления рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке - особенно при использовании с выключателями на основе полупроводниковых элементов.

Преимущества

• Высокая надёжность благодаря проверенной конструкции пускателей серии РТТ5
• Встроенная тепловая защита исключает необходимость внешнего термореле
• IP54 обеспечивает работу в помещениях с повышенной запылённостью и влажностью
• Два индикатора позволяют контролировать состояние без дополнительных устройств
• Поддержка реверса - удобно для оборудования с изменяемым направлением движения

Ограничения применения

• Не предназначен для частотного регулирования - работает только при фиксированной частоте 50/60 Гц
• Максимальная температура окружающей среды - +55C; при более высоких значениях возможны отказы
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Отсутствие встроенной механической блокировки между реверсивными контракторами - требует внешней схемной защиты
• Не подходит для частого включения/выключения более 600 раз в час - риск перегрева контактов

Примеры использования

• Реверсивный конвейер в пищевой промышленности
• Циркулярная пила с функцией обратного хода
• Насосная станция с автоматическим переключением режимов
• Вентилятор системы охлаждения с ручным управлением направления воздушного потока

Практические советы

• При монтаже на плату соблюдайте минимальные расстояния до нагреваемых элементов - пускатель чувствителен к перегреву
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Для долгой службы используйте ОПН на катушке управления, особенно если управление происходит через PLC или твердотельные реле
• При работе в условиях высокой запылённости периодически очищайте корпус от пыли - даже IP54 не гарантирует бесперебойную работу при забитых вентиляционных каналах
• Артикулы 020630421вв380001910 и пм12-010630 - это одна модель; различия связаны с партиями производства, но технические параметры совпадают полностью
