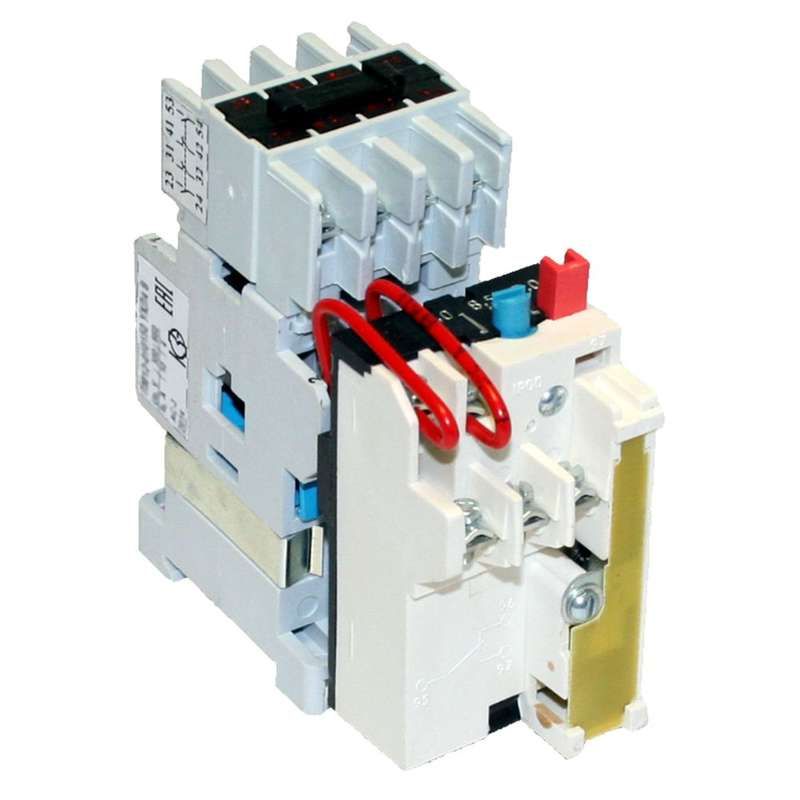

Пускатель электромагнитный ПМ12-010200 УХЛ4 В, 380В, (3з+2р), РТТ5-10-1, 8,50А - 020200320ВВ380001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 380В (3з+2р) с реле РТТ5-10-1 8,50А - это реверсивный пускатель с тепловой защитой для дистанционного управления трёхфазными двигателями мощностью до 4 кВт. Произведён компанией КЗЭА, артикулы 020200320вв380001910 и пм12-010200.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 380В (3з+2р) с реле РТТ5-10-1 8,50А предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный запуск, остановку и реверсирование двигателя. Подходит для стационарных установок в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение силовых цепей: до 660 В
• Напряжение катушки управления: 380 В AC
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ) в силовой части; 2 НО + 2 НЗ во вспомогательной
• Тепловое реле: да, модель РТТ5-10-1, ток срабатывания 8,5 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Способ монтажа: на монтажную плату (панель)
• Тип соединения: винтовые зажимы
• Индикация состояния: есть (световая, но без отдельных лампочек - сигнал через состояние контактов)
• Класс выпуска: 10 А

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 380В (3з+2р) с реле РТТ5-10-1 8,50А монтируется исключительно на монтажную плату или внутрь распределительного шкафа. Не имеет крепления на DIN-рейку. Для работы требуется надёжное крепление и доступ к винтовым зажимам для подключения проводов сечением до 4 мм2. Катушка управления рассчитана на 380 В - нельзя использовать с 220 В без изменения схемы. Реверсивная функция реализуется за счёт двух взаимоблокированных контакторов внутри одного корпуса - для правильной работы необходимо соблюдать последовательность подключения кнопок «Вперёд» и «Назад».

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрузки обеспечивается тепловым реле РТТ5-10-1. Для предотвращения пробоя катушки управления рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке - особенно при использовании с импульсными устройствами управления (например, ПЛК).

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме
• Реверсивная конструкция позволяет управлять направлением вращения без дополнительных контакторов
• Высокая механическая прочность и долгий срок службы благодаря качественной сборке КЗЭА
• Поддержка рабочего напряжения до 660 В - широкий диапазон применения в промышленных сетях
• Индикация состояния контактов упрощает диагностику

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне электрошкафа или без корпуса
• Не подходит для частотного регулирования - только прямой пуск
• Максимальная температура окружающей среды - 55 C; при более высоких значениях возможны отказы реле
• Только винтовое соединение - несовместим с быстроразъёмными системами
• Отсутствие световых индикаторов - для визуального контроля нужен внешний сигнал

Примеры использования

• Конвейерная лента с возможностью реверса для устранения jams
• Циркулярная пила с автоматическим возвратом после завершения операции
• Воздуховод с двумя режимами вентиляции - прямой и обратный поток
• Гидравлический насос в системе охлаждения станка

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев
• Для защиты от скачков напряжения обязательно установите ОПН на катушку управления
• Убедитесь, что температура внутри шкафа не превышает 55 C - используйте принудительную вентиляцию при необходимости
• При замене теплового реле выбирайте аналог РТТ5-10-1 с таким же током срабатывания (8,5 А)
• Не применяйте этот пускатель в условиях постоянной вибрации без демпферов - он не имеет усиленной конструкции против ударов
