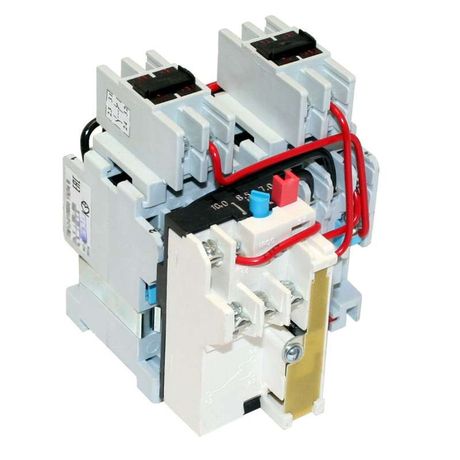

Пускатель электромагнитный ПМ12-010600 УХЛ4 В, 220В, (4з+2р), РТТ5-10-1, 4,00А - 020600420ВВ220001610 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В (4 нормально открытых + 2 нормально закрытых контактов) РТТ5-10-1, 4.00А - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для дистанционного управления трёхфазными двигателями мощностью до 4 кВт. Бренд КЗЭА и артикул РТТ5-10-1 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В (4 нормально открытых + 2 нормально закрытых контактов) РТТ5-10-1, 4.00А используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Тепловое реле защищает двигатель от перегрузки и обрыва фазы. Управление происходит через катушку 220 В переменного тока - сигнал подаётся с кнопочных постов, контроллеров или автоматических устройств.

Технические характеристики

• Напряжение управления: 220 В AC
• Номинальный ток главной цепи: 10 А
• Мощность двигателя: до 4 кВт
• Количество контактов: 4 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя
• Защита от перегрузки: встроено тепловое реле
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на монтажную плату (печатную плату или DIN-рейку с переходником)
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиоды или механический индикатор - тип не указан, но наличие индикации подтверждено)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В (4 нормально открытых + 2 нормально закрытых контактов) РТТ5-10-1, 4.00А рассчитан на монтаж на печатную плату. Это значит, что он не предназначен для установки на стандартную DIN-рейку без адаптера. Для надёжной работы требуется жесткая фиксация и минимизация вибраций. Главные силовые контакты подключаются винтовым способом - момент затяжки должен соответствовать рекомендациям производителя (обычно 0,8–1,2 Нм). Катушки управления подключаются к цепям с напряжением 220 В AC - важно соблюдать полярность при использовании выпрямителей. Вспомогательные контакты (4 НО + 2 НЗ) подходят для создания блокировок, самоблокировки и сигнализации в схемах управления.

Безопасность и стандарты

Пускатель соответствует требованиям к промышленному оборудованию для контроля электроприводов. Применение теплового реле обеспечивает соответствие принципам защиты от перегрузки по ГОСТ Р МЭК 60947-4-1. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа или корпуса с классом защиты не ниже IP54. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при работе с частотными преобразователями или длинными кабелями.

Преимущества

• Встроенное тепловое реле снижает необходимость в дополнительном оборудовании
• Четыре нормально открытых и два нормально закрытых контакта позволяют реализовать сложные схемы управления без внешних модулей
• Реверсивная конструкция исключает потребность в двух отдельных пускателях для изменения направления вращения
• Индикация состояния упрощает диагностику и обслуживание
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью

Ограничения применения

• Степень защиты IP00 запрещает использование вне герметичного шкафа - риск поражения током и повреждения от пыли/влаги
• Монтаж на плату требует наличия свободного места под печатную плату; не совместим с обычными DIN-рейками без переходных креплений
• Не предназначен для частотного регулирования - применяется только для пуска/останова и реверса при постоянной частоте 50/60 Гц
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы теплового реле
• Отсутствуют световые индикаторы - индикация реализуется внутренними элементами, не всегда видимыми без вскрытия корпуса

Примеры использования

• Управление конвейерной лентой с возможностью движения вперёд и назад
• Автоматический пуск и остановка вентилятора системы охлаждения
• Реверсирование насоса в системе циркуляции жидкости
• Компонент в пульте управления станком с ЧПУ
• Система аварийного отключения с блокировкой по перегреву

Практические советы

• При сборке схемы используйте все доступные контакты: 4 НО можно задействовать для самоблокировки, сигнализации и блокировки противоположного пускателя; 2 НЗ - для аварийной остановки или контрольных цепей.
• Обязательно проверьте правильность подключения катушки - неверное напряжение (например, 380 В вместо 220 В) вызовет её быстрый выход из строя.
• Если пускатель установлен рядом с источниками помех (частотники, сварочные аппараты), подключите ОПН параллельно катушке - это продлит срок службы.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контактов вызывает нагрев и отказы.
• Для удобства обслуживания рекомендуется использовать пускатель в составе сборки с предохранителем и рубильником перед ним - даже при наличии тепловой защиты.
