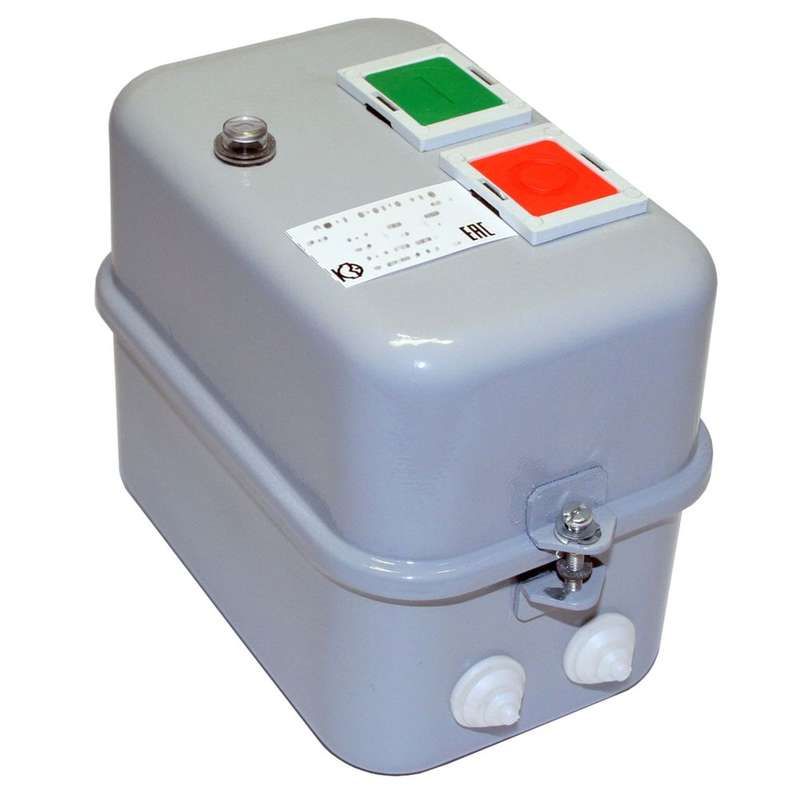

Пускатель электромагнитный ПМ12-010270 У3 В 220В (1з) РТТ5-10-1 8.50А - 020270102ВВ220001910 КашинЗЭА

Пускатель электромагнитный У3 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 - это устройство для дистанционного управления трёхфазными двигателями с короткозамкнутым ротором, оснащённое тепловым реле и индикацией состояния. Произведённый компанией КЗЭА, этот пускатель рассчитан на работу в стационарных системах автоматизации и подходит для монтажа на DIN-рейку.

Назначение и область применения

Пускатель электромагнитный У3 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 предназначен для включения и выключения трёхфазных асинхронных двигателей мощностью до 4 кВт. Он обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах, где требуется надёжное управление электроприводом.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток контактов)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 4 кВт при 380 В
• Тип тока: переменный (50–60 Гц)
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Тепловое реле: да, с диапазоном настройки защиты от перегрузки 7 А
• Индикация: один светодиодный сигнал состояния включения
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Климатическое исполнение: У3 - для умеренного климата, работа при температуре до +55 C
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип соединения: винтовые зажимы для проводов
• Класс выпуска: 10 А - соответствует классу коммутационной способности

Совместимость и монтаж

Пускатель электромагнитный У3 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 совместим с любыми стандартными DIN-рейками шириной 35 мм. Подключение питания катушки - через два входных терминала A1/A2. Главные силовые контакты (L1-T1, L2-T2, L3-T3) рассчитаны на подключение медных проводов сечением до 4 мм2. Вспомогательные контакты (13NO/14NC) подходят для цепей управления. Монтаж требует соблюдения минимального расстояния между соседними аппаратами - рекомендуется не менее 10 мм для теплоотвода.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле защищает двигатель от длительных перегрузок и обрыва фазы. Индикация позволяет оперативно определить состояние аппарата без дополнительных приборов. Для защиты катушки от импульсных перенапряжений (например, при отключении реле) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле снижает необходимость внешней защиты
• Индикация включения упрощает диагностику работы системы
• Фиксация на DIN-рейке ускоряет сборку шкафов управления
• Высокая механическая прочность корпуса при работе в условиях вибраций
• Поддержка стандартного напряжения 220 В AC - удобно для большинства промышленных сетей

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP40 исключает воздействие воды и брызг
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможен отказ теплового реле
• Не имеет функции реверса - для изменения направления вращения двигателя требуется второй пускатель или реверсивная схема
• Только одна пара вспомогательных контактов - при необходимости больше контактов потребуется установка дополнительных модулей

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом для подачи воды в систему орошения
• Пуск вентилятора в системе вентиляции помещения
• Компонент в щите управления станком с ЧПУ
• Система аварийного отключения оборудования при перегреве

Практические советы

• Выбирайте сечение провода в соответствии с токовой нагрузкой - для 10 А используйте минимум 2,5 мм2 меди, лучше 4 мм2
• Проверьте соответствие напряжения катушки 220 В - неверное питание вызывает перегрев или отказ контакта
• При использовании в местах с пылью или металлической стружкой - дополнительно герметизируйте шкаф управления
• При установке нескольких пускателей рядом - учтите тепловую нагрузку и обеспечьте вентиляцию
• Пускатель электромагнитный У3 220В (1з) 8.5А РТТ5-10-1, РТТ-5-10 от КЗЭА - проверенная модель, но перед первым запуском обязательно протяните все винтовые соединения
