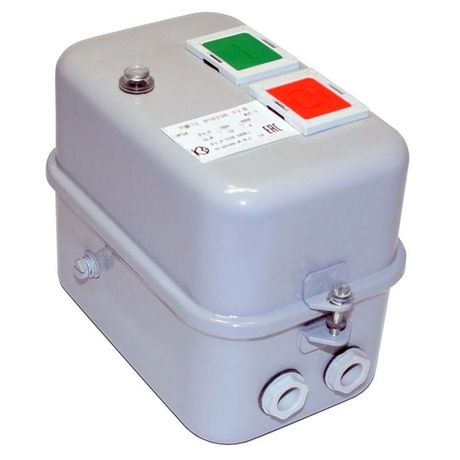

Пускатель электромагнитный ПМ12-010230 У2 В, 380В, (1з), РТТ5-10-1, 8,50А - 020230101ВВ380001910 КашинЗЭА

Пускатель электромагнитный У2 В 380В 8.5А (1з) РТТ5-10-1, РТТ-5-10 - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Произведён компанией КЗЭА, соответствует требованиям для стационарной эксплуатации в условиях повышенной влажности и температур до +55 C.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 8.5А (1з) РТТ5-10-1, РТТ-5-10 предназначен для коммутирования трёхфазных асинхронных при напряжении до 660 В и частоте 50–60 Гц. Обеспечивает прямой пуск двигателя, его остановку и защиту от длительных перегрузок и обрыва фазы. Подходит для использования в системах автоматизации: насосах, вентиляторах, конвейерах, станках с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 10 А (реальная рабочая нагрузка - до 8,5 А при 380 В)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное напряжение коммутации: 660 В
• Номинальная мощность: 4 кВт - максимальная мощность двигателя, который можно надёжно запустить и защищать
• Тепловое реле: да - обеспечивает автономную защиту от перегрева двигателя
• Степень защиты: IP54 - защищает от пыли и брызг воды с любого направления
• Климатическое исполнение: У2 - работает при температуре от −25 C до +55 C, допустима высокая влажность
• Количество контактов: 1 нормально замкнутый (1НЗ), 1 нормально разомкнутый (1НО), 3 силовых нормально разомкнутых (3НО); все контакты - вспомогательные и силовые
• Индикация: есть один светодиодный индикатор состояния включения
• Класс тепловой защиты: Class 10A - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом основании
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 8.5А (1з) РТТ5-10-1, РТТ-5-10 монтируется исключительно на монтажную плиту. Не имеет штанги для крепления на DIN-рейку. Монтаж возможен только вертикально - горизонтальное расположение снижает эффективность теплоотвода и может вызвать ложное срабатывание теплового реле. Присоединение проводов выполняется через винтовые зажимы; рекомендуется использовать медные многожильные провода с предварительной опрессовкой. Перед первым включением проверьте затяжку клемм - слабый контакт повышает риск нагрева и выхода устройства из строя.

Безопасность и стандарты

Пускатель РТТ5-10-1 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Тепловое реле обеспечивает соответствие классу защиты 10A. Индикация позволяет оперативно выявить состояние аппарата без тестового оборудования. Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно в сетях с частотными преобразователями или частыми циклами включения/выключения.

Преимущества

• Встроенное тепловое реле - не требуется внешняя защита от перегрузки
• Высокий уровень защиты IP54 - подходит для помещений с пылью, сыростью, мытьём оборудования
• Чёткая индикация включения - минимизирует простои при диагностике
• Фиксированная конструкция - устойчив к вибрациям при правильном монтаже
• Поддержка работы при 380 В - совместим с большинством промышленных сетей в России

Ограничения применения

• Не частотным регулированием - нельзя применять с ЧПП, так как искажённый сигнал нарушает работу теплового реле
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможны отказы
• Нет возможности расширить число вспомогательных контактов - отсутствуют крепления для модульных приставок
• Только одно положение монтажа - вертикальное; любое другое нарушает терморегуляцию
• Не рассчитан на частые включения (>30 раз/час) - быстрый цикл сокращает срок службы контактов

Примеры использования

• Автоматический насос в системе водоснабжения - запуск по уровню воды
• Конвейерная лента на пищевом производстве - пуск после сброса аварии
• Вентилятор системы охлаждения станка - работа по температурному датчику
• Циркулярная пилы с механическими кнопками управления

Практические советы

• Выбирая пускатель РТТ5-10-1, убедитесь, что ваш двигатель потребляет менее 8,5 А при 380 В - даже если он заявлен как 4 кВт, реальный ток зависит от КПД и коэффициента мощности
• Проверьте наличие напряжения 380 В на катушке перед подключением - неверное питание приведёт к невозможности включения
• При использовании в холодных помещениях зимой - предусмотрите прогрев перед первым запуском, чтобы избежать хрупкости пластиков
• Обязательно используйте пробник или мультиметр для контроля целостности контактов после нескольких сотен циклов
• Артикулы SKU: пм12-010230 и 020230101вв380001910 - они указывают на одну модель; различия связаны с партиями производства
