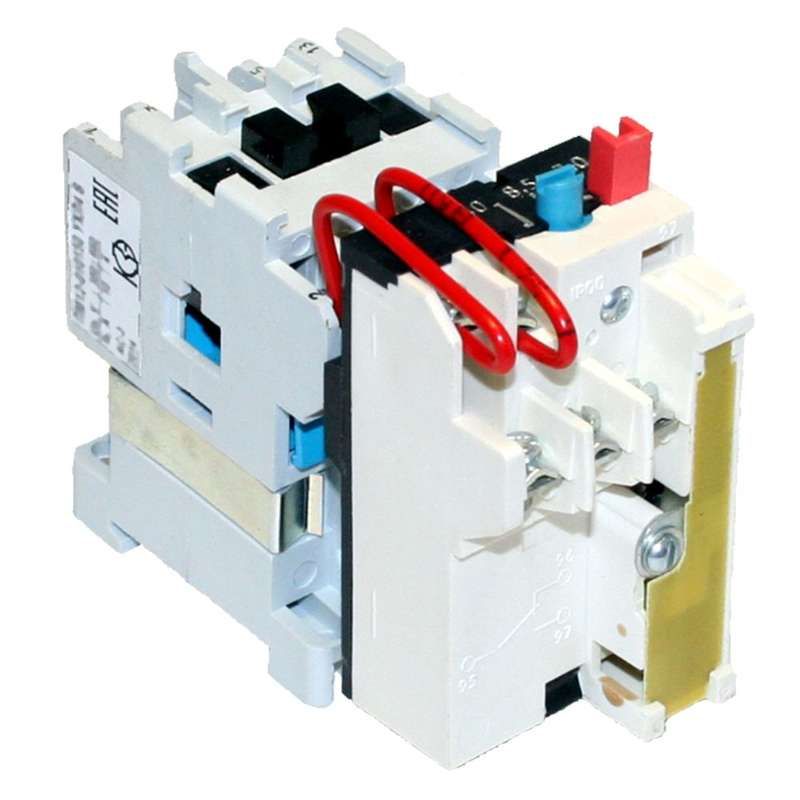

Пускатель электромагнитный ПМ12-010200 УХЛ4 В 36В (1з) РТТ5-10-1 8.50А - 020200100ВВ036001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 36В 1 нормально открытый контакт с реле РТТ5-10-1 8.50А - это устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, оснащённое тепловым реле и работающее от катушки 36 В переменного тока. Артикулы пм12-010200 и 020200100вв036001910 соответствуют модели от производителя КЗЭА г.Кашин.

Назначение и область применения

Пускатель электромагнитный УХЛ4 36В 1 нормально открытый контакт с реле РТТ5-10-1 8.50А предназначен для включения, выключения и защиты электродвигателей мощностью до 4 кВт. Применяется в стационарных системах управления - например, на конвейерах, насосах, вентиляторах, станках с ЧПУ. Подходит для сетей с напряжением до 660 В и частотой 50–60 Гц. Тепловое реле защищает двигатель от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение катушки управления: 36 В переменного тока (AC)
• Номинальная мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 4
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на монтажную плату (печатную плату)
• Тип присоединения главной цепи: винтовые зажимы
• Класс теплового реле: Class 10A - отключение при перегрузке через 10 минут при токе 1,2×I_ном
• Индикация состояния: есть (светодиод или лампа, хотя количество световых сигнализаторов указано как 0 - вероятно, индикация реализована через встроенные контакты)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 36В 1 нормально открытый контакт с реле РТТ5-10-1 8.50А монтируется исключительно на печатную плату. Это значит, что он не подходит для крепления на DIN-рейку. Главные силовые контакты подключаются через винтовые зажимы - необходимо использовать провода сечением до 2,5 мм2. Управляющая катушка рассчитана на 36 В AC - нельзя подавать постоянный ток или более высокое напряжение. Для надёжной работы рекомендуется использовать ограничитель перенапряжения (ОПН) параллельно катушке, особенно при коммутации индуктивных нагрузок.

Безопасность и стандарты

Устройство соответствует требованиям к пускателям для прямого пуска двигателей согласно ГОСТ Р МЭК 60947-4-1. Тепловое реле РТТ5-10-1 обеспечивает защиту от перегрева двигателя. Однако из-за степени защиты IP00 пускатель не имеет собственной защиты от пыли, влаги и случайного прикосновения - обязательна установка в электрошкаф с классом защиты не ниже IP54.

Преимущества

• Встроенное тепловое реле РТТ5-10-1 снижает необходимость в дополнительных устройствах защиты
• Высокая коммутационная способность - 10 А позволяет управлять двигателями до 4 кВт
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с перепадами температур
• Наличие четырёх НЗ контактов даёт возможность реализовать сложные схемы блокировок и самоблокировки

Ограничения применения

• Не применяется вне электрощита - степень защиты IP00 не защищает от прикосновений и окружающей среды
• Не подходит для мобильных или наружных установок
• Требует точного соблюдения напряжения катушки: 36 В AC; применение 24 В или 48 В приведёт к отказу или повреждению
• Монтаж только на плату - невозможно использование с DIN-рейкой или креплением на стену
• Не предназначен для частотного регулирования или плавного пуска - только прямой пуск

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в шкафу автоматизации
• Пуск конвейерной ленты на пищевом производстве
• Коммутирование маломощного станка с ЧПУ в цеховой сети 380 В

Практические советы

• При сборке схемы проверьте соответствие напряжения катушки - 36 В AC - используйте трансформатор или источник питания с выходом именно такого уровня
• Подключайте силовые провода плотно - плохой контакт в винтовых зажимах вызывает нагрев и выход из строя
• Обязательно установите ОПН (ограничитель перенапряжений) параллельно катушке, чтобы продлить срок службы пускателя
• Убедитесь, что монтажная плата жесткая и не деформируется - вибрация может повредить выводы
• Для обслуживания выбирайте место с доступом к контактам - IP00 не позволяет работать с устройством без вскрытия корпуса
