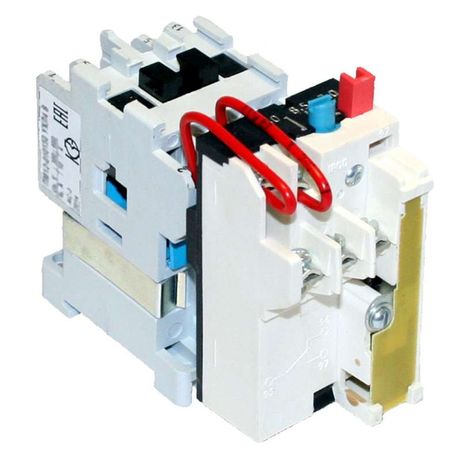

Пускатель электромагнитный ПМ12-010200 УХЛ4 В, 110В, (1з), РТТ5-10-1, 8,50А - 020200100ВВ110001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В однополюсный 8.50А с реле РТТ5-10-1 - это устройство для дистанционного включения и выключения электродвигателей с защитой от перегрузок, предназначенное для работы в стационарных системах управления. Бренд КЗЭА и артикул 020200100вв110001910 указывают на серийную продукцию, соответствующую требованиям промышленного применения.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В однополюсный 8.50А с реле РТТ5-10-1 используется для запуска, остановки и защиты однофазных и трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах. Подходит для стационарных установок с сетью переменного тока 50–60 Гц и напряжением до 660 В. Тепловое реле РТТ5-10-1 обеспечивает защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток контактов); указанная нагрузка 8,5 А - допустимый режим с учётом теплового реле
• Напряжение катушки управления: 110 В переменного тока (AC)
• Номинальная мощность: 4 кВт - максимальная мощность двигателя, который можно защищать при 380 В
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости
• Количество контактов: 1 нормально замкнутый (НЗ), 3 нормально разомкнутых (НО)
• Тип присоединения: винтовые зажимы для главной цепи и цепи управления
• Степень защиты: IP00 - нет защиты от внешних воздействий; требуется установка в корпусе или щите
• Класс теплового реле: Class 10A - время срабатывания при 10-кратном токе не более 10 секунд
• Индикация: есть - светодиод или лампа показывает состояние включения (не указан тип, но наличие подтверждается)
• Способ монтажа: на монтажную плату - требует крепления на печатную плату или жесткую основу

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В однополюсный 8.50А с реле РТТ5-10-1 монтируется исключительно на монтажную плату. Не имеет штыревых или DIN-рейковых креплений. Для надёжной работы необходимо закрепить его на прочной, невибрирующей поверхности. Главные силовые контакты и цепь управления подключаются через винтовые зажимы - затяжка должна выполняться с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева. Монтаж в открытом виде возможен только внутри электрошкафа с уровнем защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449 для электромагнитных пускателей. Защита от перегрузок реализована через термореле РТТ5-10-1, которое срабатывает при превышении тока и отключает питание. Отдельно следует использовать ограничитель перенапряжения ОПН, установленный параллельно катушке, чтобы предотвратить пробой изоляции при коммутации. Без него срок службы катушки снижается.

Преимущества

• Встроено тепловое реле - не нужен отдельный элемент защиты
• Высокая совместимость с промышленными системами управления благодаря стандартному напряжению катушки 110 В AC
• Наличие нескольких вспомогательных контактов позволяет легко интегрировать в сложные схемы (например, блокировки, индикация состояния)
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровым климатом

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне электрощита или корпуса
• Не предназначен для частотного регулирования - только прямой пуск
• Напряжение катушки 110 В AC - несовместим с сетями 220/380 В без трансформатора
• Монтаж только на плату - невозможно крепление на DIN-рейку
• Максимальная рабочая температура 55 C - не применяется в местах с высокими температурами окружающей среды (печи, котельные)

Примеры использования

• Автоматизация конвейера на пищевом производстве - запуск/остановка двигателя по сигналу PLC
• Система водоснабжения - управление насосом с защитой от сухого хода и перегрузки
• Вентиляционная установка - включение вентилятора по расписанию с индикацией работы
• Оборудование для деревообработки - пуск шлифовального станка с кнопочным постом

Практические советы

• При использовании в цепях с частыми включениями проверяйте состояние винтовых зажимов каждые 6 месяцев - окисление вызывает перегрев
• Подключайте ограничитель перенапряжения ОПН параллельно катушке - даже если он не указан в базовой комплектации
• Учитывайте посадочные размеры платы: убедитесь, что отверстия под крепёж совпадают с вашей конструкцией
• Для питания катушки 110 В используйте стабилизированный источник - скачки напряжения снижают долговечность
• Не используйте этот пускатель для постоянного тока - он рассчитан только на переменный ток
