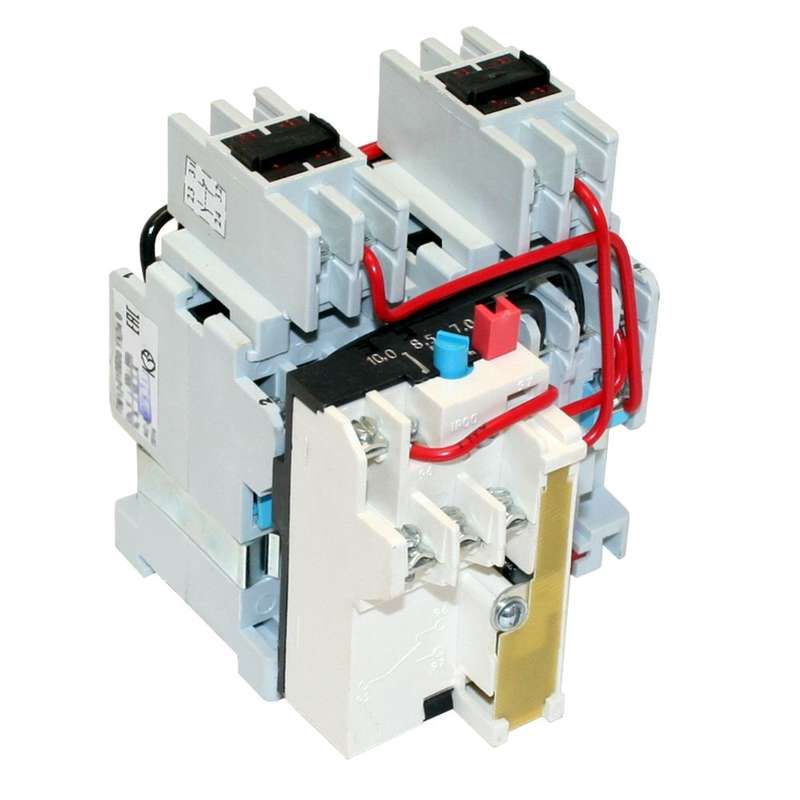

Пускатель электромагнитный ПМ12-010600 УХЛ4 В, 220В, (4з+2р), РТТ5-10-1, 8,50А - 020600420ВВ220001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контактов 8.50А с реле РТТ5-10-1 - это реверсивный электромагнитный пускатель с встроенной тепловой защитой, предназначен для дистанционного управления трёхфазными двигателями мощностью до 4 кВт в условиях повышенной влажности и перепадов температур. Бренд КЗЭА г.Кашин обеспечивает надёжную работу устройства в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контактов 8.50А с реле РТТ5-10-1 используется для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машиностроении, на конвейерах, насосных станциях и других объектах с регулярными циклами включения/выключения.

Встроенное реле РТТ5-10-1 защищает двигатель от длительных перегрузок и обрыва фазы. Четыре нормально открытых и два нормально закрытых контакта позволяют реализовать сложные схемы управления, включая блокировки и сигналы состояния.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение главной цепи: до 660 В
• Напряжение катушки управления: 220 В AC
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 4 НО (нормально открытых), 2 НЗ (нормально закрытых)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает высокую влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Способ монтажа: на монтажную плату (печатную плату или DIN-рейку через переходник)
• Подключение главной цепи: винтовые зажимы
• Класс отключения: 10A - время срабатывания теплового реле при перегрузке 10×Iном составляет 10–20 сек
• Индикация: наличие - светодиоды отсутствуют, состояние определяется внешним оборудованием

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контактов 8.50А с реле РТТ5-10-1 монтируется исключительно на монтажную плату. Для установки на DIN-рейку требуется адаптер или крепёжная планка. Главные контакты подключаются винтовым способом - момент затяжки не более 0.5 Нм, чтобы не повредить пластиковые элементы.

Катушка управления рассчитана на 220 В AC - нельзя использовать с постоянным током или другими напряжениями. Для защиты от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 для электромагнитных пускателей. Тепловое реле РТТ5-10-1 обеспечивает защиту согласно ГОСТ 17703. Применение в помещениях с взрывоопасной средой запрещено - степень защиты IP00 не предполагает герметичности.

Преимущества

• Встроенное термореле РТТ5-10-1 снижает необходимость в дополнительных аппаратах защиты
• Чёткая комбинация 4НО+2НЗ позволяет реализовать сложные логические схемы без внешних модулей
• Климатическое исполнение УХЛ4 делает устройство пригодным для работы в неотапливаемых помещениях, на улице под навесом или в холодильных камерах
• Высокий класс отключения (10A) гарантирует точную защиту двигателя при кратковременных перегрузках

Ограничения применения

• Не применяется в условиях прямого попадания воды, пыли или агрессивных газов - IP00 не обеспечивает никакой защиты корпуса
• Не подходит для частотного управления или плавного пуска - только прямой ввод в сеть
• Требует обязательной установки в электрошкаф или защитный кожух
• Не имеет индикации состояния - необходимо подключать внешние индикаторы
• Максимальная рабочая температура - 55 C; при более высоких значениях возможны отказы реле или деформация корпуса

Примеры использования

• Управление вентилятором на производстве с реверсом для очистки воздуховода
• Автоматический цикл подъёмника с двумя положениями (вверх/вниз)
• Система принудительной вентиляции в цеху с аварийной остановкой при перегреве
• Контроль насосной группы с резервированием и переключением между агрегатами

Практические советы

• При монтаже на плату соблюдайте расстояние между соседними пускателями - минимум 15 мм для теплоотвода
• Проверьте соответствие напряжения катушки 220 В AC перед первым включением - неверное питание вызывает выход из строя катушки
• Для долгой службы используйте ОПН на катушке - особенно в сетях с частыми скачками напряжения
• Не забывайте про проверку затяжки винтов после первого месяца эксплуатации - нагрев может ослабить контакт
• При использовании в составе системы автоматики учтите, что все контакты - механические, срок службы около 1 млн операций
