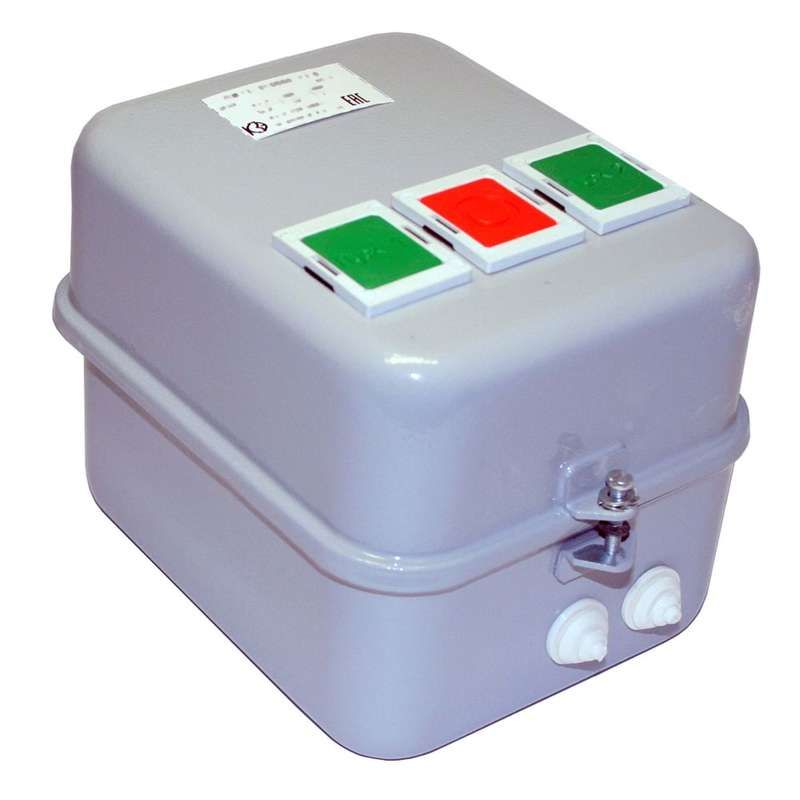

Пускатель магнитный ПМ 12-010660 220В (4з+2р) РТТ5-10-1 8.50А Кашин 020660422ВВ220001910 КашинЗЭА

Пускатель ПМ12-010660 У3 10А от бренда КашинЗЭА - это комбинированное устройство для управления электродвигателями мощностью до 10 А, оснащённое четырьмя нормально открытыми и двумя нормально закрытыми контактами и тепловым реле РТТ5-10-1 на 8,5 А. Подходит для частного и промышленного использования в сетях переменного тока 220 В.

Назначение и область применения

Пускатель ПМ12-010660 У3 предназначен для безопасного включения и выключения электродвигателей, компрессоров, насосов и других нагрузок с высокими пусковыми токами. Он сочетает функции силового контактора и защиты от перегрузки через встроенное реле РТТ5-10-1. Применяется в системах автоматизации, на станках, конвейерах, вентиляционном оборудовании и бытовой технике с двигателем.

Технические характеристики

• Номинальный ток контактора: 10 А
• Рабочее напряжение: 220 В переменного тока (AC)
• Число главных контактов: 4 нормально открытых (НО)
• Число вспомогательных контактов: 2 нормально закрытых (НЗ)
• Установленное реле: РТТ5-10-1, ток срабатывания 8,5 А
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Исполнение: У3 - умеренный климатический класс, допустимый температурный диапазон от −25 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-010660 У3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода рекомендуются сечением от 0,75 до 2,5 мм2. Обязательно соблюдать полярность при подключении катушки управления (220 В AC). Контакты можно использовать как для управления самим двигателем, так и для сигнализации состояния (например, включение/остановка).

Безопасность и стандарты

Оборудование соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Тепловое реле РТТ5-10-1 обеспечивает защиту двигателя от длительной перегрузки, предотвращая повреждение изоляции обмоток. Наличие механической блокировки исключает случайное одновременное замыкание всех контактов.

Преимущества

• Интегрированная защита - не требуется внешнее термореле, снижается количество точек соединений и риск отказа
• Готовое решение: все элементы собраны и протестированы заводом, что экономит время на сборку
• Высокий срок службы контактов благодаря качественным материалам и оптимальному давлению в зажимах
• Легко диагностируется состояние: положение рычага реле показывает наличие перегрузки

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или воздействия химических веществ - степень защиты IP20 недостаточна
• Тепловое реле рассчитано на максимальную нагрузку 8,5 А; при работе с током выше этого значения возможны ложные срабатывания или выход из строя
• Не используется в цепях постоянного тока - катушка управления работает только от 220 В AC
• Не подходит для частотного регулирования скорости двигателя - требует стационарного режима работы

Примеры использования

• Автоматическое управление воздушным компрессором в мастерской
• Включение насоса системы водоснабжения с защитой от перегрева
• Управление конвейерной лентой на пищевом производстве
• Подключение вентилятора в HVAC-системе с сигналом о состоянии “работает” / “остановлен”

Практические советы

• Перед установкой проверьте соответствие тока нагрузки значению реле (не более 8,5 А); если двигатель потребляет больше - выбирайте другую модель
• При использовании в холодном помещении убедитесь, что температура не ниже −25 C - иначе реле может работать некорректно
• После срабатывания реле необходимо вручную вернуть рычаг в исходное положение перед повторным запуском
• Для удобства обслуживания используйте фланец или крышку для защиты от случайного прикосновения к контактам
• При замене реле обязательно совмещайте тип - РТТ5-10-1 имеет специфическую калибровку, другие модели не подходят
