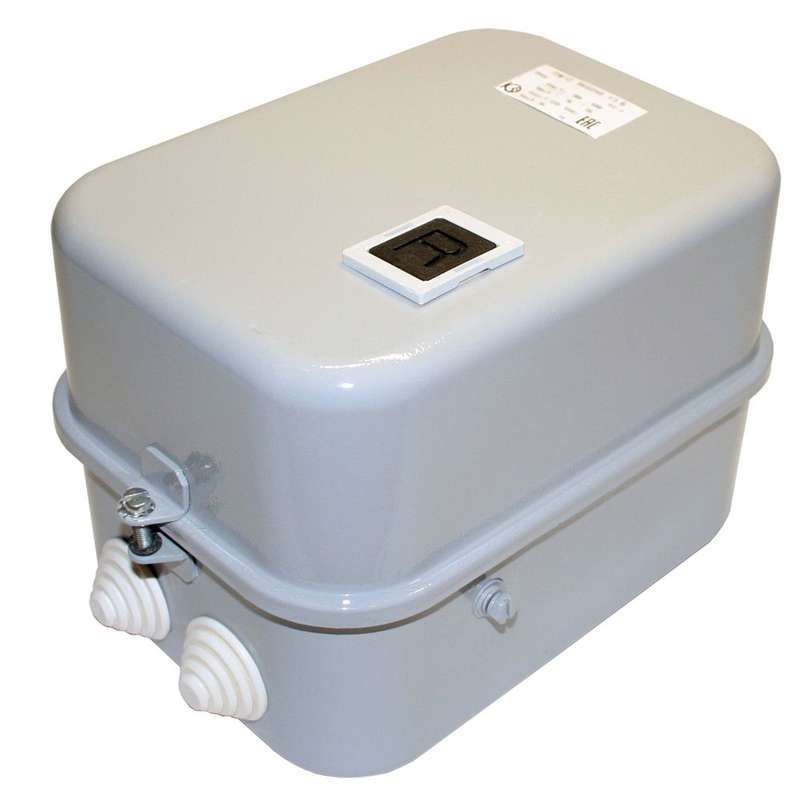

Пускатель магнитный ПМ 12-040240 220В (3з+2р) РТТ-121 34.0А Кашин 050240322ВВ220000610 КашинЗЭА

Пускатель ПМ12-040240 У3 40А с реле РТТ-121 - это комбинированный аппарат для управления трёхфазными электродвигателями мощностью до 40 А, обеспечивающий пуск, остановку и тепловую защиту. Бренд КашинЗЭА выпускает эту модель как часть серийной линейки надёжных пускателей для промышленного оборудования.

Назначение и область применения

Пускатель ПМ12-040240 У3 40А предназначен для дистанционного включения и выключения трёхфазных электродвигателей в цепях переменного тока 220 В. Он сочетает в себе силовой контактный узел и тепловое реле РТТ-121, которое защищает двигатель от перегрузки. Применяется на станках, насосах, компрессорах, конвейерах и других установках, где требуется частый запуск/останов и защита от перегрева.

Технические характеристики

• Номинальный ток главных контактов: 40 А
• Рабочее напряжение: 220 В переменного тока (AC 3)
• Число нормально открытых контактов: 3 (для подключения двигателя)
• Число нормально закрытых контактов: 2 (для сигнализации или блокировки)
• Установленное реле защиты: РТТ-121, предельный ток срабатывания 34,0 А
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Исполнение: У3 - для работы в условиях умеренного климата, температурой от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-040240 У3 40А монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы. Для правильной работы необходимо соблюдать посадочные размеры и использовать кабели сечением, соответствующим току 40 А (обычно 6–10 мм2 медный). Реле РТТ-121 уже установлено и настроено на 34 А - регулировка невозможна, поэтому выбирайте этот пускатель только если рабочий ток двигателя близок к этому значению.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, что гарантирует безопасную работу в промышленных сетях. Тепловое реле РТТ-121 обеспечивает автоматическое отключение при длительной перегрузке, снижая риск повреждения изоляции двигателя.

Преимущества

• Компактная сборка: пускатель и реле в одном корпусе - экономия места на щите
• Готовая защита: реле РТТ-121 уже установлено и протестировано, не требует самостоятельной настройки
• Надёжные контакты: рассчитаны на многократные операции включения/выключения
• Простота замены: при выходе из строя можно заменить весь модуль без переделки проводки

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным током 220 В AC 3
• Реле РТТ-121 имеет фиксированный порог срабатывания 34 А; нельзя адаптировать под другие значения
• Не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью - степень защиты IP20 недостаточна
• Не рекомендуется для двигателей с током выше 34 А - реле будет постоянно срабатывать, даже при штатной нагрузке

Примеры использования

• Вентиляторы и воздушные нагнетатели с мощностью до 7,5 кВт
• Циркулярные пилы и деревообрабатывающие станки
• Насосы для перекачки жидкостей в системах водоснабжения
• Ленточные конвейеры на пищевых и химических производствах

Практические советы

• Перед установкой проверьте ток потребления вашего двигателя - он должен быть ниже 34 А, чтобы реле не давало ложных срабатываний
• Подключайте питание к верхним клеммам, нагрузку - к нижним, согласно маркировке на корпусе
• Не используйте пускатель в качестве рубильника для частого отключения под нагрузкой - это сокращает срок службы контактов
• Если нужна защита при токе 28 А или 40 А - выбирайте другую модель с подходящим реле
• При работе в холодном помещении убедитесь, что температура не опускается ниже −10 C - это может вызвать отказ реле
