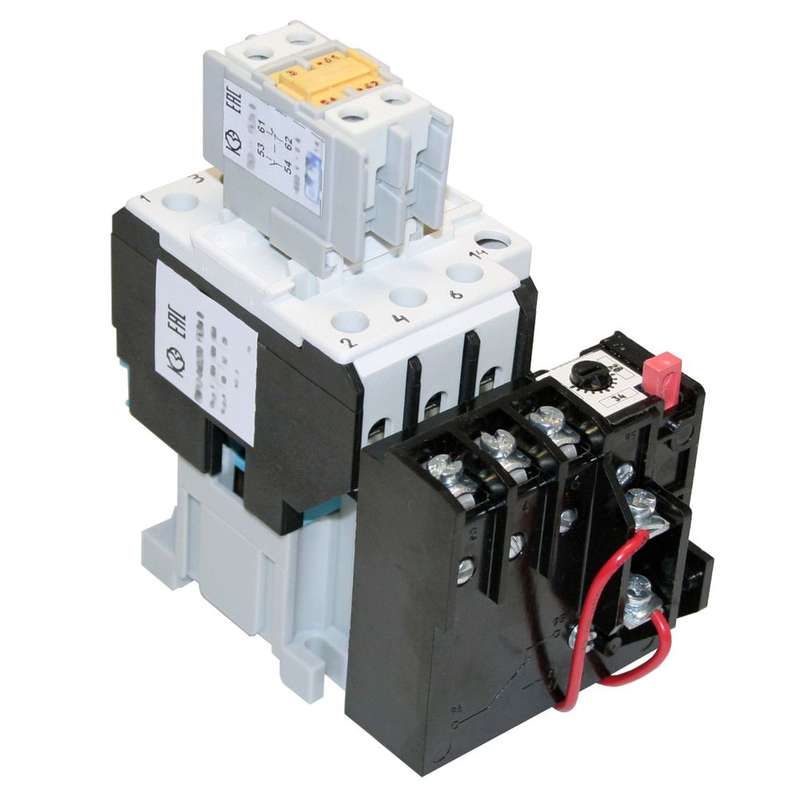

Пускатель магнитный ПМ12-040200 380В (2з+1р) РТТ-121 34А Кашин 050200210ВВ380000610 КашинЗЭА

Пускатель ПМ12-040200 УХЛ4 380В с реле РТТ-121 34А от КашинЗЭА - это комбинированный аппарат для управления трёхфазными электродвигателями, обеспечивающий пуск, останов и тепловую защиту. Подходит для установки в распределительных щитах на промышленных объектах.

Назначение и область применения

Пускатель ПМ12-040200 УХЛ4 предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 34 А. Встроенный термический реле РТТ-121 защищает двигатель от перегрузки и длительного превышения тока. Комбинация из двух нормально открытых и одного нормально закрытого контактов позволяет реализовать базовые схемы управления - например, пуск с блокировкой или сигнализацию состояния.

Используется в системах автоматизации: насосы, вентиляторы, компрессоры, конвейеры, станки с частичной нагрузкой. Применяется там, где требуется надёжный и простой способ защиты двигателя без сложной электроники.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (трёхфазная сеть)
• Номинальный ток реле: 34 А
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP65 (пылевлагозащита, рассчитана на работу в условиях повышенной запылённости и влажности)
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат, для работы при температуре от −40 C до +40 C
• Рабочий режим: S1 - продолжительный
• Управление: кнопочным постом или другим внешним сигналом через катушку пускателя

Совместимость и монтаж

Пускатель ПМ12-040200 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: три пары входных/выходных клемм для фаз двигателя, две клеммы для катушки управления (A1/A2). Контакты реле доступны для подключения цепей сигнализации или блокировки.

Подключаемые провода: медные одножильные сечением 0,5–2,5 мм2. Максимальный момент затяжки - 0,5 Нм. Не допускается использование многожильных проводов без наконечников.

При монтаже соблюдайте свободное пространство вокруг аппарата - минимум 50 мм сверху и с боков для теплоотвода.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Реле РТТ-121 имеет регулируемые пределы срабатывания - можно настроить порог перегрузки в зависимости от реального тока двигателя. Обеспечивает защиту от самопроизвольного пуска после восстановления питания - функция “нулевой блокировки” встроена в конструкцию катушки.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам
• Простота замены реле РТТ-121 - не требует демонтажа всего пускателя
• Чёткая визуальная индикация положения контактов (ползунковый указатель на корпусе)
• Надёжная работа в условиях высокой влажности и перепадов температур благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для частотного регулирования - работает только в режиме “вкл/выкл”
• Не подходит для двигателей с током выше 34 А - возможен выход из строя реле
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• Не обеспечивает защиту от короткого замыкания - необходимо использовать дополнительно автоматические выключатели

Примеры использования

• Управление насосом воды в системе водоснабжения - пуск при достижении нижнего уровня, останов при верхнем
• Конвейер на пищевом производстве - включение по команде PLC, аварийная остановка при перегреве
• Вентилятор в помещении с высокой влажностью - устойчив к конденсату благодаря IP65 и исполнению УХЛ4

Практические советы

• Перед первым запуском проверьте соответствие тока двигателя и настройки реле РТТ-121 - они должны совпадать +-10%
• При использовании в условиях сильной запылённости периодически осматривайте контакты - пыль может вызвать нагрев и окисление
• Для долгой службы не включайте пускатель более 10 раз в час - частые включения снижают срок службы контактов
• При замене реле РТТ-121 используйте оригинальную деталь - аналоги могут иметь другие характеристики срабатывания
• Обязательно убедитесь, что посадочные размеры соответствуют DIN-рейке - пускатель ПМ12-040200 УХЛ4 от КашинЗЭА имеет стандартизованный крепёж
