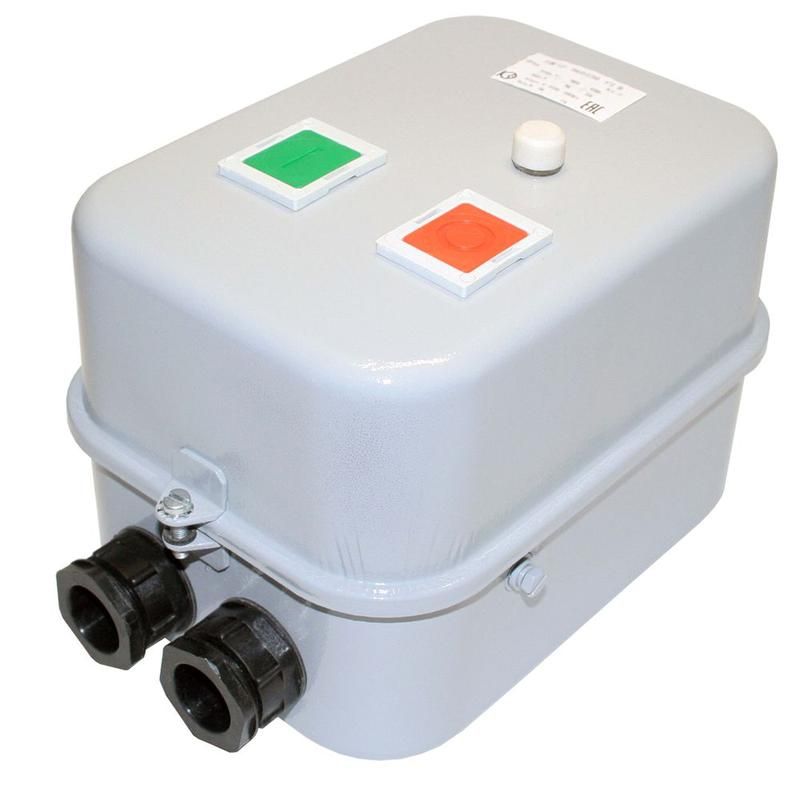

Пускатель электромагнитный ПМЛ 3230 У2 В 380В (2з+1р) РТТ-121 34.0А Кашин O50230211ВВ380000610 КашинЗЭА

Пускатель ПМЛ-3230 У2 от КашинЗЭА с артикулом o50230211вв380000610 - это механический контактор с тепловым реле РТТ-121, предназначенный для частого включения и отключения трёхфазных электродвигателей до 34 А при напряжении 380 В. Комбинация контактов и защиты делает его надёжным решением для автоматизации промышленного оборудования.

Назначение и область применения

Пускатель ПМЛ-3230 У2 используется для управления трёхфазными электродвигателями в системах автоматического контроля. Он обеспечивает безопасное включение и выключение нагрузки, защищая двигатель от перегрузки через встроенное реле РТТ-121. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с периодическим режимом работы.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток теплового реле РТТ-121: 34,0 А
• Количество главных контактов: 3 (для коммутации фаз двигателя)
• Количество вспомогательных контактов: 3 - 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и брызг воды)
• Исполнение: У2 - умеренный климатический класс, рассчитан на работу при температуре от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМЛ-3230 У2 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода рекомендуются сечением от 1,5 до 10 мм2. Главные контакты подключаются к сети 380 В и двигателю, вспомогательные - в цепь управления (например, для сигнализации состояния или блокировки). Тепловое реле РТТ-121 требует предварительной настройки под рабочий ток двигателя - регулировка осуществляется поворотом шкалы на корпусе реле.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов управления электродвигателями. Защита от перегрузки реализована через термобимetalлическую систему реле РТТ-121 - она реагирует на длительную перегрузку, но не на короткое замыкание. Для защиты от КЗ необходимо использовать внешние предохранители или автоматические выключатели.

Преимущества

• Компактная конструкция позволяет экономить место на щите управления
• Чёткая визуальная индикация положения контактов (по положению рычага)
• Реле РТТ-121 легко настраивается и заменяется без демонтажа всего пускателя
• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 недостаточна для таких условий
• Не защищает от короткого замыкания - обязательно требуется установка внешнего аппарата защиты
• Не работает при напряжении ниже 300 В - возможны отказы включения
• Температурный диапазон ограничен: при температуре ниже −10 C возможно снижение чувствительности реле

Примеры использования

• Автоматическое управление насосной станцией - включение при достижении уровня воды
• Управление воздушным компрессором в цехе - циклическое включение по давлению
• Конвейерная лента на пищевом производстве - пуск и остановка по сигналу контроллера
• Вентиляционные системы с частичной автономностью - работа по расписанию

Практические советы

• Перед первым запуском проверьте настройку реле РТТ-121 - установите ток срабатывания равным номинальному току двигателя +-5%
• Не используйте этот пускатель для однофазных устройств - он предназначен исключительно для трёхфазных сетей
• При монтаже соблюдайте минимальный зазор между соседними аппаратами - минимум 10 мм для теплоотвода
• Если двигатель часто запускается под нагрузкой, выбирайте реле с запасом по току - лучше взять на 10–15% выше, чем номинал двигателя
• Проверяйте состояние контактов каждые 6 месяцев - особенно при высоких токах или частых циклах включения
