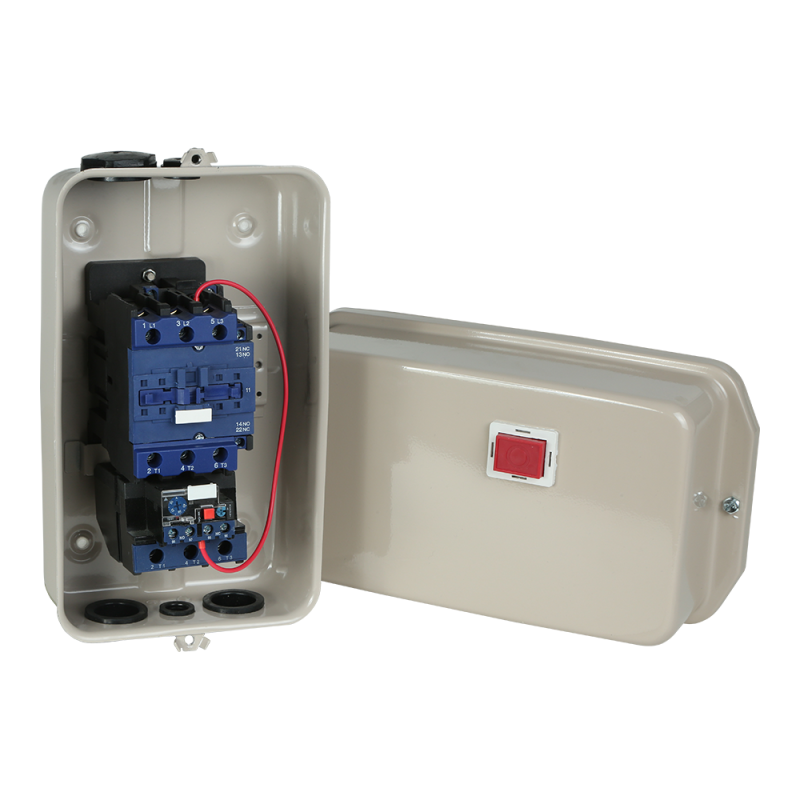

Пускатель магнитный ПМЛ 3210 40А 220AC (30 40А) УХЛ3 Б КЭАЗ 295462

Пускатель ПМЛ-3210-40А-220АС-(30-40А)-УХЛ3-Б от КЭАЗ - это надёжное устройство прямого пуска для управления асинхронными электродвигателями мощностью до 18,5 кВт в условиях повышенной запылённости и влажности. Артикул 295462 соответствует сериям ПМЛ и предназначен для промышленного использования.

Назначение и область применения

Пускатель ПМЛ-3210-40А-220АС-(30-40А)-УХЛ3-Б используется для безопасного включения и выключения трёхфазных электродвигателей. Он применяется там, где требуется частый пуск и остановка оборудования: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Устройство обеспечивает прямой пуск - то есть двигатель включается сразу на полную мощность, без плавного разгона.

Технические характеристики

• Номинальный рабочий ток: 40 А - способен коммутировать нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока - питание для управляющей цепи берётся из сети 220 В, что удобно в большинстве промышленных объектов.
• Номинальная мощность двигателя: 18,5 кВт - оптимально для двигателей этой категории, не требует дополнительных тепловых реле.
• Количество нормально замкнутых (НЗ) контактов: 4 шт. - используются для сигнализации, блокировок и управления другими цепями.
• Степень защиты IP54 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды с любого направления.
• Условный номинальный ток короткого замыкания: 3 кА - способен выдерживать кратковременные токовые импульсы при аварии без разрушения.
• Класс защиты: 10 А - совместим с предохранителями класса gG/AT на ток до 10 А, обеспечивающими защиту от перегрузок и КЗ.
• Исполнение: закрытое - корпус защищает внутренние механизмы от внешних воздействий.
• Род тока: переменный (AC) - работает только с сетью переменного тока, не подходит для постоянного тока.

Совместимость и монтаж

Пускатель ПМЛ-3210-40А-220АС-(30-40А)-УХЛ3-Б имеет винтовые зажимы для подключения как силовой цепи (до 40 А), так и управляющей (катушка 220 В). Монтаж осуществляется на DIN-рейку или жестко фиксируется на стене/панели. Для подключения используйте провода сечением 1–10 мм2. Обязательно проверьте соответствие посадочного места - габариты устройства рассчитаны под стандартные крепления серии ПМЛ. Не допускается установка в местах с постоянным потоком воды или прямым орошением.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяет механическую и электромагнитную блокировку, исключающую самопроизвольное включение. Защита от перегрузок должна обеспечиваться внешним тепловым реле, поскольку само устройство не содержит встроенной защиты.

Преимущества

• Высокая надёжность благодаря исполнению IP54 и закрытому корпусу - подходит для цехов с высокой запылённостью.
• Простота монтажа и обслуживания - все клеммы доступны, нет сложных элементов.
• Широкая совместимость с типовыми автоматическими выключателями и предохранителями класса 10 А.
• Устойчивость к температурным колебаниям - исполнение УХЛ3 позволяет использовать в помещениях с температурой от −40C до +40C.

Ограничения применения

• Не подходит для пуска с регулированием скорости - только прямой пуск, без частотного преобразователя.
• Не защищает от перегрузки самостоятельно - обязательно нужен внешний тепловой реле.
• Не предназначена для взрывоопасных сред - не имеет взрывозащиты Ex.
• Не рекомендуется для длительной работы при токе выше 40 А - возможен перегрев и выход из строя.
• Катушка управления работает только от 220 В AC - нельзя подключить к 380 В или постоянному току.

Примеры использования

• Вентиляционная система в производственном цеху - включение/выключение вручную или через PLC.
• Насосная станция на водопроводе - управление насосом с помощью кнопочного поста.
• Конвейерная лента на пищевом предприятии - частые пуски с контролируемой остановкой.
• Токарный станок с ЧПУ - обеспечение быстрого старта двигателя при смене режима обработки.

Практические советы

• При монтаже соблюдайте расстояния до нагреваемых элементов - не менее 50 мм.
• Проверяйте затяжку винтов после первых 10–20 включений - контакт может немного ослабнуть.
• Выбирайте внешнее тепловое реле с токовым диапазоном 30–40 А, чтобы точно соответствовать номиналу пускателя.
• Для систем с частыми пусками (более 60 раз в час) убедитесь, что окружающая температура не превышает +40 C.
• При использовании в холодных условиях (ниже −20 C) перед первым включением дайте устройству прогреться до комнатной температуры.
