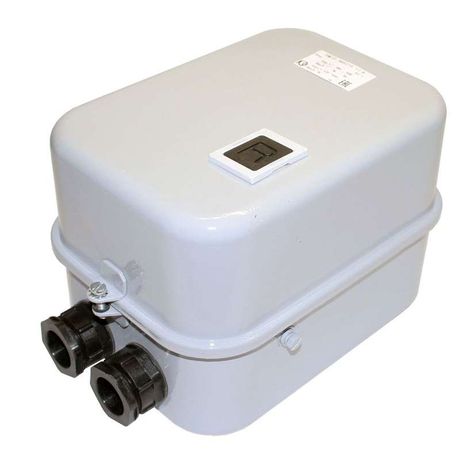

Пускатель электромагнитный ПМ12-040210 У2 В, 220В, (1з), РТТ-121, 34,0А - 050210101ВВ220000610 КашинЗЭА

Пускатель электромагнитный У2 В 220В однополюсный 34.0А с реле РТТ-121 - это устройство для дистанционного включения и выключения трёхфазных электродвигателей с защитой от перегрузок. Произведённый компанией КЗЭА, он сочетает в себе электромагнитный контактор и тепловое реле РТТ-121, обеспечивая надёжную работу в промышленных условиях. Артикулы 050210101вв220000610 и пм12-040210 соответствуют этой модели.

Назначение и область применения

Пускатель электромагнитный У2 В 220В однополюсный 34.0А с реле РТТ-121 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет включать, выключать и защищать двигатель от длительной перегрузки и обрыва фазы. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и других механизмов с постоянной нагрузкой. Напряжение сети - до 660 В, частота 50–60 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток через силовые контакты.
• Номинальная мощность: 18,5 кВт - рекомендованная мощность двигателя для безопасной работы.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно такой величины для срабатывания.
• Тепловое реле: РТТ-121 - автоматически отключает цепь при превышении допустимого тока, защищая двигатель от перегрева.
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью.
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, рассчитан на умеренный климат с возможностью воздействия влаги.
• Тип пускателя: Прямого пуска - не имеет функции реверса, только включение/выключение.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или панель с помощью отверстий, не предполагает настенное крепление без дополнительных элементов.
• Тип присоединения: Винтовые зажимы - провода фиксируются болтами, требуется регулярная проверка затяжки.
• Количество контактов: 0/1/0/1/3/1 - означает: 0 нормально открытых, 1 нормально закрытый, 0 вспомогательных, 1 вспомогательный, 3 силовых, 1 вспомогательный (для контрольной цепи); фактически - один силовой контакт и один вспомогательный (замыкающий).
• Индикация: Да - наличие индикатора состояния (горит при включенном контакте).
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iн - около 20 минут; характерно для медленных двигателей.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В однополюсный 34.0А с реле РТТ-121 совместим с двигателями мощностью до 18,5 кВт. Для подключения используйте провода сечением 2,5–10 мм2, соответствующие винтовым зажимам. Монтаж выполняется на монтажной плате или DIN-рейке - необходимо предусмотреть свободное пространство вокруг аппарата для теплоотвода. Не применяйте в местах с ударными нагрузками или вибрацией выше 0,5g. Катушка управления требует стабильного напряжения 220 В AC +-10%; скачки напряжения могут вызвать некорректное срабатывание.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ-121 обеспечивает защиту согласно классу 20, что гарантирует отключение при длительной перегрузке. Индикация состояния снижает риск ошибочного включения. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с кнопочными постами или PLC-устройствами.

Преимущества

• Встроено тепловое реле - не нуждается в внешней защите от перегрузки.
• Высокая степень защиты IP54 - устойчив к пыли и влаге в производственных помещениях.
• Индикация состояния - наглядно показывает, включён ли пускатель, снижает вероятность аварии при обслуживании.
• Простая конструкция - минимум деталей повышает надёжность и уменьшает сроки ремонта.
• Совместим с большинством стандартных DIN-реек и панелей управления.

Ограничения применения

• Не предназначен для реверсивного управления - нельзя использовать для изменения направления вращения двигателя.
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы реле или контактов.
• Отсутствие вспомогательных контактов - невозможно реализовать сложные схемы управления без внешних модулей.
• Не подходит для частотного регулирования - только пуск/остановка при постоянной частоте сети.
• Требуется периодическая проверка затяжки винтов - ослабление контактов может привести к перегреву.

Примеры использования

• Управление насосом водоснабжения в котельной - включение по сигналу от датчика давления.
• Привод конвейера на пищевом производстве - пуск после завершения цикла подготовки.
• Вентилятор системы охлаждения оборудования - включение при достижении пороговой температуры.
• Компрессор воздушной системы - работа в режиме “вкл./выкл.” по таймеру или термореле.

Практические советы

• Выбирайте пускатель с запасом по току - если двигатель потребляет 30 А, лучше взять модель на 40 А, чтобы избежать перегрева контактов.
• Проверьте соответствие сечения проводов и зажимов перед монтажом - слишком тонкий провод может оплавиться, слишком толстый - плохо войдёт в зажим.
• При установке на DIN-рейку убедитесь, что рядом нет источников тепла - перегрев снизит срок службы реле РТТ-121.
• Если используется в системе с ПЛК, обязательно установите ОПН на катушку - это продлит жизнь контроллеру и исключит помехи.
• При первом включении проверьте, горит ли индикатор - если нет, проверьте питание катушки и целостность цепи управления.
• Не используйте этот пускатель в взрывоопасных средах - он не имеет взрывозащиты и не сертифицирован для таких условий.
