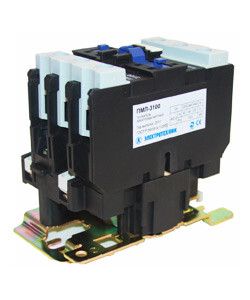

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б, 110В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP00 - компактное устройство для дистанционного включения и выключения трехфазных двигателей. Разработан для установки на монтажную плату, подходит для автоматизированных систем с управлением через цепь 110 В переменного тока. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б предназначен для коммутации нагрузки в цепях с током до 40 А. Он используется для запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, работающих на напряжении до 660 В. Подходит для оборудования с ограниченным местом: панели управления, станки, насосы, конвейеры, вентиляторы. Не требует внешнего реле - все функции реализованы внутри устройства.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока, 50 Гц
• Номинальный ток главных контактов: 40 А
• Коммутируемая мощность: 16 кВт (при 380 В)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: переменный (AC)
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя
• Степень защиты: IP00 - нет защиты от пыли и воды, корпус полностью открытый
• Способ монтажа: на монтажную плату (печатную плату)
• Подключение силовых проводов: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допустимо использование при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б монтируется исключительно на печатную плату. Для этого предусмотрены выводы, соответствующие стандартному шагу. Не подходит для крепления на DIN-рейку. Клеммы для силовых проводов - винтовые, рассчитаны на медные жилы сечением до 10 мм2. Управляющая катушка работает только от 110 В AC - не совместима с постоянным током или другими напряжениями (например, 220 В). Контакты можно использовать для сигнализации или подключения кнопок управления, но они не предназначены для переключения больших токов вне основной цепи двигателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяет контакты из серебряного сплава - снижают нагрев и увеличивают срок службы. Отсутствуют внутренние механизмы, которые могли бы вызвать самопроизвольное включение. Однако из-за степени защиты IP00 не рекомендуется применять в средах с пылью, влагой, маслом или химически активными веществами - контактные группы находятся в открытом доступе.

Преимущества

• Высокая износостойкость контактов благодаря серебряному сплаву - меньше искрения и перегрева
• Низкое переходное сопротивление - минимизация потерь энергии и тепла
• Надёжная магнитная система, имитирующая качество европейских аналогов
• Работает без шума - не создаёт помех в чувствительных системах
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Нельзя использовать в outdoor-условиях или сырых помещениях - степень защиты IP00 не защищает ни от влаги, ни от пыли
• Не поддерживает реверс - для изменения направления вращения нужен другой пускатель или внешняя схема
• Требуется точное соблюдение напряжения управления - 110 В AC; при отклонении возможны отказы или повреждение катушки
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать термореле при длительной работе на пределе

Примеры использования

• Автоматическая линия сборки - управление двигателем конвейера через PLC
• Насосная станция - включение/выключение насоса по сигналу датчика уровня
• Вентиляционная установка - пуск вентилятора по расписанию
• Оборудование в цехах с контролируемой средой - где пыль и влага исключены, а место на панели ограничено

Практические советы

• При монтаже на плату проверьте соответствие отверстий под выводы - габариты должны точно совпадать с вашей PCB
• Используйте фиксирующие элементы (например, клей или пластиковую рамку) - вибрация может ослабить контакт
• Для защиты от скачков напряжения в цепи управления добавьте TVS-диод параллельно катушке
• Проверяйте затяжку винтов после первых нескольких включений - металл может слегка деформироваться
• Не используйте этот пускатель вместо контактора с высокой степенью защиты - выбирайте модели с IP65/IP67, если есть риск попадания влаги
• Убедитесь, что нагрузка не превышает 16 кВт - при перегрузке контакты будут подгорать даже при номинальном токе 40 А
