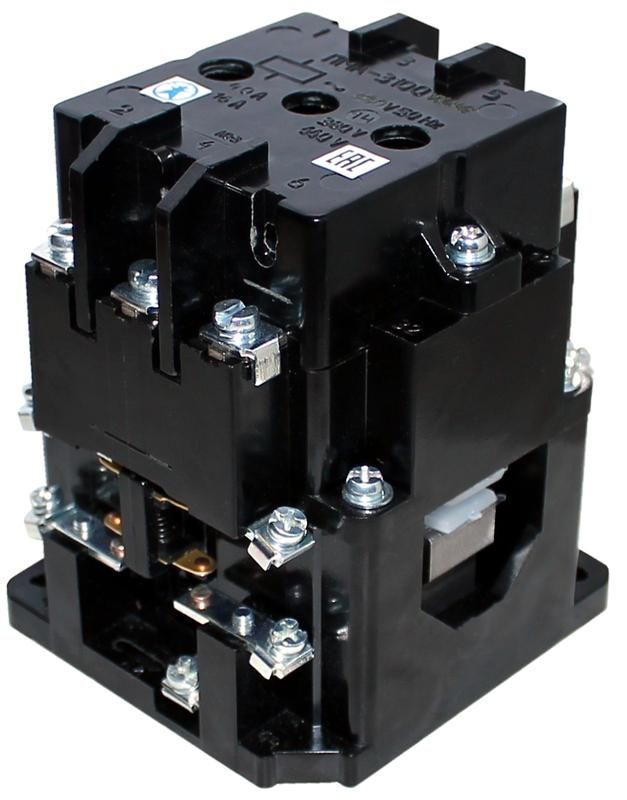

Пускатель электромагнитный ПМА-3100 УХЛ4 В, 220В/50Гц, 1з, 40А, нереверсивный, без реле, IP00 - ET000041 Электротехник

Пускатель электромагнитный ПМА-3100 УХЛ4 В, 220В/50Гц, 1з, 40А, нереверсивный, без реле, IP00 - устройство для дистанционного управления трёхфазными двигателями, предназначенное для установки на монтажную плату. Бренд Электротехник выпускает этот пускатель в серийном исполнении ПМА, подходящем для промышленной автоматизации в условиях умеренного климата.

Назначение и область применения

Пускатель электромагнитный ПМА-3100 УХЛ4 В используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он работает в стационарных системах, где требуется удалённое управление - например, на конвейерах, насосах, вентиляторах или станках. Поскольку в комплекте нет теплового реле, он не обеспечивает защиту от перегрузки или обрыва фазы - такую функцию необходимо реализовать отдельно.

Технические характеристики

• Напряжение питания: 220 В переменного тока, 50 Гц
• Номинальный ток: 40 А
• Тип: нереверсивный магнитный пускатель
• Количество нормально открытых (НО) контактов: 4 шт. - используются для коммутации силовой цепи
• Количество нормально закрытых (НЗ) контактов: 0 - нет вспомогательных контактов для сигнализации или блокировок
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый
• Способ монтажа: крепление на печатную плату (монтажная плата)
• Исполнение: УХЛ4 - рассчитан на работу в умеренном климате при температуре от −40 C до +40 C

Совместимость и монтаж

Пускатель электромагнитный ПМА-3100 УХЛ4 В монтируется исключительно на печатную плату - он не имеет крепёжных отверстий для установки на DIN-рейку или панель. Для работы необходима плата с соответствующими контактными площадками и проводниками под выводы катушки и силовых контактов. Подключение силовых цепей допускается до 660 В AC, но рабочее напряжение катушки - только 220 В. Катушка не совместима с постоянным током или другими напряжениями (например, 380 В).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для магнитных пускателей. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа или защищённой зоны - использование на открытом воздухе или в пыльных средах запрещено. Без внешнего теплового реле пускатель не выполняет функции защиты двигателя - это обязанность проектировщика системы.

Преимущества

• Высокая надёжность коммутации при номинальном токе 40 А
• Простая конструкция без лишних элементов - снижает вероятность отказа
• Подходит для плотной компоновки на печатных платах в автоматических щитах
• Исполнение УХЛ4 позволяет применять в помещениях с колебаниями температуры

Ограничения применения

• Не подходит для установки вне электрощита - IP00 не защищает ни от пыли, ни от влаги
• Нет встроенной защиты от перегрузки - обязательно нужен внешний тепловой реле
• Нет нормально замкнутых контактов - нельзя использовать для сигнализации состояния “включен”
• Только нереверсивное исполнение - не подходит для систем, требующих изменения направления вращения
• Катушка работает только от 220 В AC - несовместима с 110 В, 380 В или DC

Примеры использования

• Автоматизация линии производства: запуск и остановка вентиляторов охлаждения
• Управление насосами в системах водоснабжения
• Коммутирующие модули в распределительных щитах с микроконтроллерами
• Системы управления станками с ЧПУ, где питание катушки подаётся через PLC

Практические советы

• При монтаже на плату проверьте соответствие шага выводов и габаритов - пускатель ПМА-3100 УХЛ4 В имеет специфическую посадку, отличную от других типов
• Обязательно используйте предохранители в цепях питания двигателя - пускатель сам по себе не защищает от КЗ
• Если нужна защита от перегрузки - подключите внешнее тепловое реле типа ТРН или ТРП рядом с пускателем
• Не применяйте в местах с высокой влажностью, пылью или химически активной средой - даже в закрытом шкафу возможна коррозия контактов
• Проверяйте напряжение на катушке перед первым включением - неверное напряжение приведёт к выходу из строя обмотки
