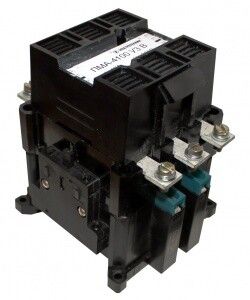

Пускатель электромагнитный ПМА-4100 УХЛ4 В 220В/50Гц 2з+2р 63А нереверсивный без реле IP00 Электротехник ET000507

Пускатель электромагнитный ПМА-4100 УХЛ4 В, 220В/50Гц, 2 зажима + 2 разъема, 63А, нереверсивный, без реле, степень защиты IP00 - это коммутационное устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 63 А. Бренд Электротехник выпускает этот пускатель в серийном исполнении для промышленного использования, особенно там, где требуется надёжное управление без необходимости встроенной тепловой защиты.

Назначение и область применения

Пускатель электромагнитный ПМА-4100 УХЛ4 В предназначен для частого включения и выключения силовых цепей переменного тока с напряжением до 660 В. Он работает на основе электромагнита, который при подаче управляющего напряжения замыкает главные контакты, позволяя току проходить через нагрузку. Подходит для управления двигателями, насосами, вентиляторами, компрессорами, нагревательными элементами и системами освещения. Часто используется в составе промышленных щитов: АВР, УКРМ, ЩОТ, ЩР, ПР и других НКУ. Применяется в индустриальной, пищевой, металлургической, нефтегазовой и энергетической отраслях.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение управления: 220 В переменного тока, 50 Гц - требует именно такого сигнала для срабатывания;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Коммутируемая мощность: 25,2 кВт - максимальная активная мощность нагрузки при 380 В;
• Контакты управления: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - используются для сигналов управления, блокировок, индикации;
• Способ подключения: болтовое - провода крепятся винтами к клеммам, обеспечивает прочную связь;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую основу, не имеет корпуса;
• Диапазон температур: от –40 C до +40 C - работает в суровых климатических условиях;
• Степень защиты: IP00 - нет защиты от пыли и воды; доступны только токоведущие части.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4100 УХЛ4 В монтируется исключительно на монтажную плату или специальную раму. Для сборки щита необходимо предусмотреть место под крепление и достаточный зазор вокруг устройства для теплоотвода. Клеммы рассчитаны на медные провода сечением до 25 мм2. Управление осуществляется через катушку 220 В - подключение к кнопкам, термореле или ПЛК выполняется отдельными проводами к контактам N/O и N/C. Обратите внимание: пускатель не содержит теплового реле - для защиты двигателя его нужно устанавливать отдельно.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов переменного тока. Исполнение УХЛ4 означает, что он рассчитан на работу в умеренном и холодном климате с возможностью эксплуатации при низких температурах. Однако из-за степени защиты IP00 запрещено использование в местах с высокой влажностью, пылью, брызгами или риском механического повреждения токоведущих частей. Все соединения должны находиться внутри защищённого электрощита.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМА;
• Отсутствие шума при работе - важное преимущество в помещениях с постоянным пребыванием персонала;
• Широкий температурный диапазон - можно использовать в неотапливаемых цехах и на улице внутри шкафов;
• Простота интеграции в существующие системы управления - совместим с большинством типов реле и автоматикой;
• Поддержка больших токов - идеален для мощных двигателей и тяжёлых нагрузок.

Ограничения применения

• Не допускается установка вне электрошкафа - IP00 не защищает от внешних воздействий;
• Нельзя применять в средах с агрессивными газами, паром, маслом или значительной пылевой нагрузкой;
• Отсутствует встроенная защита от перегрузки - обязательна установка теплового реле при использовании с двигателями;
• Нереверсивное исполнение - нельзя менять направление вращения двигателя без внешнего переключения;
• Не рекомендован для частого включения более 600 раз в час - может снизить срок службы контактов.

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта;
• Включение вентилятора в системе вентиляции цеха;
• Компонент в щите АВР для переключения между основным и резервным питанием;
• Управление конвейером на пищевом производстве;
• Включение тепловой завесы в торговом зале зимой.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки клемм - недостаточно плотное соединение вызывает перегрев;
• Для долгой службы используйте пускатель только с подходящим тепловым реле, если управляет двигателем - выбирайте модель с регулировкой тока срабатывания;
• При сборке щита располагайте ПМА-4100 так, чтобы клеммы были легко доступны для обслуживания;
• Не забывайте про вентиляцию - даже при IP00 важно обеспечить свободный поток воздуха вокруг корпуса;
• Проверяйте состояние контактов каждые 6–12 месяцев - при частом включении они могут окисляться или подгорать.
