Пускатель электромагнитный ПМА-4120 У2 В, 220В, 2з+2р, 63А, нереверсивный, без реле, в корпусе IP54, кнопок - ET003516 Электротехник

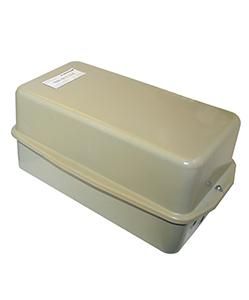

Пускатель электромагнитный ПМА-4120 У2 В, 220В, 2 з+2р, 63А, нереверсивный, без реле, в корпусе IP54, без кнопок - это компактное устройство для дистанционного управления трехфазными двигателями мощностью до 63 А. Бренд Электротехник выпускает этот пускатель в защищенном корпусе IP54, что делает его подходящим для установки в условиях повышенной запыленности или влажности. Артикул et003516 соответствует модели с нереверсивным исполнением и без встроенных кнопок.

Назначение и область применения

Пускатель электромагнитный ПМА-4120 У2 В предназначен для включения и выключения трехфазных асинхронных двигателей с короткозамкнутым ротором. Он работает в стационарных системах, где требуется удалённое управление - например, на конвейерах, насосах, вентиляторах или станках. Модель не имеет функции реверса, поэтому применяется там, где направление вращения двигателя не меняется. Отсутствие теплового реле требует внешней защиты от перегрузок и обрыва фаз.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева.
• Напряжение катушки управления: 220 В переменного тока - питание управляющей цепи осуществляется от однофазной сети 220 В.
• Рабочее напряжение силовой цепи: 380 В - рассчитан на работу в трёхфазной сети 380 В, допускает до 660 В согласно серии ПМА.
• Количество вспомогательных контактов: 2 замыкающих (НО) + 2 размыкающих (НЗ) - используются для сигнализации, блокировок или подключения панелей управления.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой панели, не предполагает DIN-рейку.
• Комплектация: встроен в корпус - все элементы собраны в одном модульном кожухе, исключающем доступ к внутренним контактам при работе.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4120 У2 В монтируется на жесткую поверхность - монтажную плиту или щитовую раму. Для подключения необходимо обеспечить свободный доступ к клеммам силовой группы (L1–T1, L2–T2, L3–T3) и управляющим выводам A1–A2. Катушка 220 В совместима с сетями 50 Гц. Подключение вспомогательных контактов выполняется через кабели сечением до 4 мм2. Обратите внимание: отсутствуют кнопки «Пуск/Стоп» - они должны быть установлены отдельно в панели управления.

Безопасность и стандарты

Пускатель соответствует требованиям серийного производства ПМА, которые базируются на ГОСТ Р 50030.4.1 и международных стандартах IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -25C до +40C. Применение в средах с высокой влажностью или пылью возможно благодаря степени защиты IP54, однако не рекомендуется для постоянного воздействия струй воды или погружения.

Преимущества

• Цельный корпус снижает риск случайного прикосновения к токоведущим частям.
• Увеличенный ресурс контактов за счёт качественной металлургии и антикоррозийного покрытия.
• Высокая надёжность коммутации даже при частых включениях - до 120 циклов в час.
• Удобная распределённая клеммная система позволяет легко подключать провода без инструментов.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует вторая группа контактов для изменения порядка фаз.
• Не содержит теплового реле - необходима внешняя защита двигателя от перегрузки и обрыва фаз.
• Не монтируется на DIN-рейку - требует специальной площадки или панели.
• Не предназначен для работы при температурах ниже -25C или выше +40C без дополнительного обогрева/охлаждения.
• Отсутствуют кнопки управления - обязательна установка отдельного пульта или шкафа управления.

Примеры использования

• Управление насосом в канализационной станции - пускатель встраивается в щит, защищённый от влаги и пыли.
• Автоматизация конвейера на пищевом производстве - используется в сочетании с PLC и внешним термореле.
• Вентилятор системы охлаждения на заводе - включение по сигналу с датчика температуры через вспомогательные контакты.

Практические советы

• При выборе пускателя проверьте соответствие номинала тока двигателя - 63 А подходит для двигателей до ~30 кВт при 380 В.
• Для долгой службы используйте кабели с медными жилами сечением не менее 16 мм2 для силовых цепей.
• Подключайте управляющую катушку 220 В строго к фазе и нулю - нельзя использовать два фазных провода.
• Проверяйте затяжку клемм после первого включения - нагрев может вызвать ослабление контактов.
• Если нужна защита от перегрузки - выберите отдельное тепловое реле серии РТЛ или ТРН и смонтируйте его рядом.
