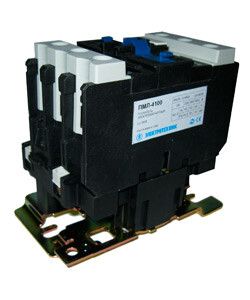

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP00 - ET509649 Электротехник

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP00 — компактный аппарат для дистанционного включения и выключения трёхфазных двигателей, рассчитанный на работу в распределительных щитах с монтажом на плату. Произведён брендом Электротехник, артикул et509649.

Назначение и область применения

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для автоматизации оборудования, где требуется частый запуск и остановка: насосы, вентиляторы, конвейеры, компрессоры, станки. Нереверсивное исполнение исключает переключение направления вращения — используется там, где направление движения фиксировано. Отсутствие встроенного теплового реле требует внешней защиты двигателя.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 63 А
• Коммутируемая мощность: 25,2 кВт (при 380 В)
• Количество контактов: 4 замыкающих (НО), 1 размыкающий (НЗ)
• Степень защиты: IP00 — без защиты от пыли и воды, корпус открытый
• Способ монтажа: крепление на печатную плату (PCB)
• Подключение силовых проводов: винтовые зажимы
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +55 °C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б монтируется исключительно на печатную плату — не подходит для установки на DIN-рейку. Для подключения используйте провода сечением до 16 мм². Клеммы рассчитаны на винтовое соединение — затягивайте с усилием 0,5–0,7 Н·м, чтобы избежать перегрева или повреждения контактных площадок. Обязательно проверьте совпадение габаритов с местом на плате: посадочные отверстия и расположение выводов соответствуют стандартным решениям для промышленной автоматики.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяет контакты из серебряного сплава — снижают риск сваривания при коммутации больших токов. Однако из-за IP00 не допускается использование во влажных, пыльных или взрывоопасных средах. Без внешнего теплового реле возможна перегрузка двигателя — обязательна установка термореле или другого средства защиты.

Преимущества

• Высокая износостойкость контактов благодаря серебряному сплаву — увеличивает срок службы при частых включениях
• Низкое переходное сопротивление — минимизирует потери энергии и нагрев
• Устойчивость к экстремальным температурам — работает даже при –40 °C
• Отсутствие шума при работе — подходит для помещений с высокими требованиями к уровню звука
• Совместимость с европейскими аналогами по габаритам и функционалу

Ограничения применения

• Не применяется в помещениях с пылью, влагой, химически активной средой — IP00 не обеспечивает никакую защиту
• Не имеет встроенной тепловой защиты — обязательно использовать внешнее реле перегрузки
• Только монтаж на плату — нельзя установить на DIN-рейку или в корпус без доработки
• Нереверсивный — не подходит для устройств, требующих изменения направления вращения
• Не рекомендован для постоянной нагрузки выше 63 А — возможен перегрев и выход из строя

Примеры использования

• Автоматический насос в системе водоснабжения — включение по сигналу датчика уровня
• Конвейерная лента на пищевом производстве — управление через PLC
• Вентилятор охлаждения в электрощите — включение при превышении температуры
• Пресс или компрессор в мастерской — ручное управление кнопками с удалённого пункта

Практические советы

• Выбирая Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, убедитесь, что ваш двигатель потребляет не более 63 А и питается от сети 380 В
• Обязательно подключите внешнее тепловое реле — например, РТЛ-100 или аналогичное — для защиты от перегрузки
• При монтаже на плату соблюдайте минимальные зазоры между соседними элементами — из-за открытого корпуса возможен пробой при близком расположении
• Не используйте в щитах с высокой влажностью — даже капли конденсата могут вызвать короткое замыкание
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых пусках
