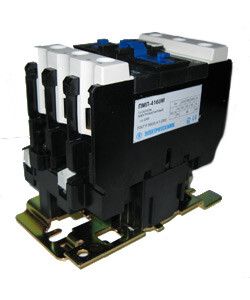

Пускатель электромагнитный ПМЛ-4160М УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20 - ET509650 Электротехник

Пускатель электромагнитный ПМЛ-4160М УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20 - устройство для безопасного дистанционного включения и выключения трехфазных двигателей. Разработан для установки на DIN-рейку, подходит для промышленных автоматизированных систем. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-4160М УХЛ4 Б предназначен для коммутации трехфазных асинхронных с короткозамкнутым ротором. Обеспечивает удалённый запуск, остановку и защиту двигателя от перегрузок через внешние устройства. Применяется в системах управления станками, насосами, компрессорами, конвейерами и другим оборудованием, где требуется частое включение-выключение.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока, 50 Гц
• Номинальный рабочий ток: 63 А
• Коммутируемая мощность: 25,2 кВт (при 380 В)
• Количество главных силовых контактов: 3 пары (НО)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-4160М УХЛ4 Б совместим с любыми DIN-рейками стандарта EN 60715. Для подключения используйте провода сечением до 25 мм2. Клеммы рассчитаны на многожильные и одножильные жилы - затягивать винты необходимо равномерно, чтобы избежать повреждения контактной поверхности. Подключите управление через кнопочные посты или PLC, соблюдая полярность - катушка работает только на переменном токе 220 В. Монтаж допускается вертикальным положением +-15°.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Серебряные контакты обеспечивают минимальное переходное сопротивление и снижают риск нагрева при длительной нагрузке. Отсутствие внутренних механизмов реверса исключает случайное изменение направления вращения. Работает в температурном диапазоне от –40 C до +55 C, что обеспечивает надёжность даже в неотапливаемых помещениях.

Преимущества

• Контакты изготовлены из серебряного сплава - увеличивает срок службы и снижает риск сваривания при больших токах
• Высокая механическая износостойкость - способен выдержать более 1 млн операций включения-выключения
• Низкий уровень шума при работе благодаря оптимизированной магнитной системе
• Широкий диапазон номинальных токов в серии ПМЛ - можно легко заменить на другой модель при необходимости
• Отсутствие реле внутри - минимизация точек отказа, упрощена диагностика

Ограничения применения

• Не применяется для реверсивных схем - требуются два отдельных пускателя
• Защита IP20 не предохраняет от попадания воды, пыли или брызг - нельзя использовать во влажных средах без корпуса
• Не имеет встроенной тепловой защиты - обязательно использование внешнего теплового реле при нагрузках выше 80 % от I_n
• Не рекомендован для частотного регулирования - возможна потеря контакта при высоких гармониках
• Нельзя применять в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Автоматический насос в системе водоснабжения - включение по уровню воды
• Конвейерная лента на пищевом производстве - управление через PLC
• Воздухообменный вентилятор в цеху - работа по расписанию
• Оборудование для фрезерования - пуск после проверки безопасности

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-4160М УХЛ4 Б, учтите, что максимальный ток двигателя не должен превышать 63 А - лучше выбирать с запасом 10–15%
• Для долгой работы используйте вспомогательные контакты (1НО+1НЗ) для сигнализации состояния включения
• Проверьте соответствие сечения кабеля и момента затяжки винтов перед первым включением
• При использовании в холодных условиях (ниже –20C) убедитесь, что контакты не покрылись инеем - возможно образование оксидов
• При замене старого пускателя - сравнивайте габариты и расположение клемм; этот экземпляр точно заменит аналоги ПМЛ-4160 других производителей
