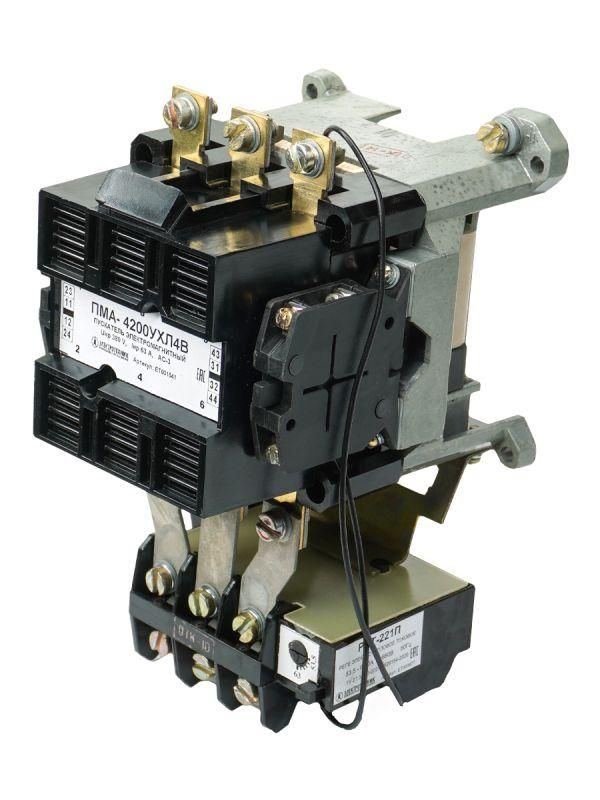

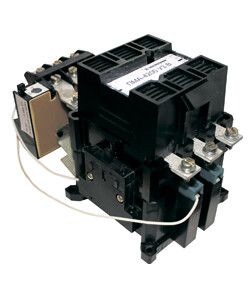

Пускатель электромагнитный ПМА-4200 УХЛ4 В, 380В/50Гц, 2з+2р, 63А, нереверсивный, с реле РТТ-221П 53,5-63,0А, IP00 - ET001541 Электротехник

Пускатель электромагнитный ПМА-4200 УХЛ4 В - это нереверсивный магнитный пускатель с тепловым реле РТТ-221П, рассчитанный на работу в сетях 380 В переменного тока. Он предназначен для безопасного запуска и остановки электродвигателей мощностью до 25,2 кВт, обеспечивает защиту от перегрузки и подходит для сборки в промышленных щитах. Артикул et001541, бренд Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМА-4200 УХЛ4 В используется для дистанционного включения и выключения трёхфазных электродвигателей. Он сочетает в себе контактор и тепловое реле РТТ-221П, что позволяет защищать двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами, кранами, эскалаторами, тепловыми завесами и оборудованием для автоматического ввода резерва (АВР).

Подходит для монтажа в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР, а также в других типах НКУ (низковольтных комплектных устройств). Области использования - индустрия, энергетика, нефтегаз, пищевая и металлургическая промышленность, городская инфраструктура.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение питания цепи управления: 380 В переменного тока (AC)
• Количество силовых полюсов: 3
• Количество нормально-открытых (НО) контактов: 2
• Количество нормально-замкнутых (НЗ) контактов: 2
• Номинальная коммутируемая мощность (при AC-3, 400 В): 25,2 кВт
• Тип подключения: болтовое (зажимы для проводов)
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Диапазон рабочих температур: от -40 C до +40 C
• Тепловое реле: РТТ-221П, уставка 53,5–63,0 А
• Род тока: переменный (50/60 Гц)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях с контролируемой средой

Совместимость и монтаж

Пускатель электромагнитный ПМА-4200 УХЛ4 В монтируется исключительно на монтажную плату - он не имеет крепления на DIN-рейку. Для подключения используются болтовые зажимы: силовые контакты - для фаз L1/L2/L3 и N (если требуется), вспомогательные - для цепей управления и сигнализации. Подключение требует точного соблюдения сечения провода: рекомендуется использовать медные жилы сечением 16–25 мм2.

Цепь управления питается от 380 В - необходимо убедиться, что источник соответствует этому значению. Контакты НО и НЗ можно использовать для управления световой индикацией, блокировками, сигналами в PLC или другую логику управления. Тепловое реле РТТ-221П предварительно установлено и откалибровано на ток 53,5–63,0 А; регулировка невозможна - при необходимости другой диапазона потребуется замена реле.

Безопасность и стандарты

Пускатель электромагнитный ПМА-4200 УХЛ4 В соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Конструкция обеспечивает механическую и электрическую долговечность при частых включениях. Однако степень защиты IP00 означает отсутствие защиты от пыли, влаги и случайного прикосновения - поэтому пускатель обязательно должен устанавливаться внутри закрытого электрошкафа или корпуса с классом защиты не ниже IP54.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМА
• Отсутствие шума при работе - важное преимущество для помещений с постоянным пребыванием персонала
• Интегрированное тепловое реле РТТ-221П снижает количество компонентов в щите и упрощает сборку
• Широкий температурный диапазон (-40…+40 C) позволяет применять в неотапливаемых помещениях зимой
• Совместимость со стандартными решениями для НКУ - легко интегрируется в существующие системы

Ограничения применения

• Не допускается установка вне герметичного корпуса - IP00 не защищает от пыли, влаги, брызг и прикосновения
• Невозможно реверсирование двигателя - для этого нужен реверсивный пускатель
• Тепловое реле не регулируется - нельзя изменить порог срабатывания, только заменить полностью
• Не подходит для частотного управления или плавного пуска - работает только в режиме “вкл/выкл”
• Требует отдельного места на монтажной плате - не совместим с DIN-рейкой

Примеры использования

• Управление насосом водоснабжения в котельной - пускатель включает насос при снижении давления, отключает при достижении заданного уровня
• Автоматический ввод резерва (АВР) - один ПМА-4200 управляет основным генератором, второй - резервным
• Контроль вентиляции в цеху - пускатель активирует вентиляторы при превышении температуры
• Управление конвейером на пищевом участке - включение после срабатывания датчика наличия продукта
• Освещение крупного склада - через контакт НО включаются прожекторы по расписанию

Практические советы

• При монтаже на плату используйте изоляционные прокладки между пускателем и металлической поверхностью - даже при IP00 риск пробоя есть
• Проверьте соответствие сечения проводов: для 63 А минимум 16 мм2, лучше 25 мм2 - особенно при длинных линиях
• Не забудьте про вентиляцию вокруг пускателя - при длительной работе при максимальном токе возможен нагрев
• Если система будет работать в условиях высокой запылённости - выбирайте корпус с IP54 или выше, внутрь которого монтируете ПМА-4200
• При замене теплового реле - убедитесь, что новое реле точно соответствует току 53,5–63,0 А и типу РТТ-221П
• Для диагностики: если пускатель не включается - проверьте наличие 380 В на катушке, а не только на силовых входах
