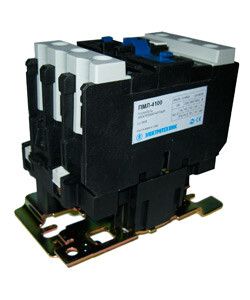

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP00 - ET511494 Электротехник

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP00 - устройство для безопасного дистанционного запуска и остановки трехфазных двигателей. Разработан для установки на монтажную плату, подходит для промышленных систем с высокими требованиями к надежности. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б предназначен для управления трехфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и защиту от перегрузок (при использовании внешнего теплового реле). Подходит для оборудования с питанием 380 В переменного тока частотой 50 Гц. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ.

Технические характеристики

• Номинальный рабочий ток: 63 А
• Напряжение питания катушки управления: 380 В AC
• Тип тока: переменный (AC), 50 Гц
• Коммутируемая мощность: 25,2 кВт
• Количество замыкающих контактов: 4 (1 главный контакт + 3 вспомогательных)
• Исполнение: нереверсивное - управление одним направлением вращения
• Степень защиты: IP00 - без защиты от прикосновений и попадания пыли/влаги
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б монтируется исключительно на жесткую металлическую или пластиковую плату с фиксацией через крепежные отверстия. Для работы требуется внешнее устройство защиты - например, тепловое реле, так как в данной модели реле отсутствует. Клеммы силового контура рассчитаны на медные провода сечением до 25 мм2. Обязательно соблюдайте расстояние между соседними пускателями - минимум 10 мм для теплоотвода. Не используйте для подключения кабелей с алюминиевой жилой без специальных переходников.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1. Конструкция выполнена с учетом требований к безопасности при работе в электроустановках до 1000 В. Однако степень защиты IP00 требует обязательного размещения внутри закрытого щита или корпуса - открытая установка недопустима. Отсутствие защиты от пыли и влаги делает невозможным использование вне помещений или в сырых средах.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгий срок службы даже при частых включениях
• Низкое переходное сопротивление снижает нагрев и потери энергии
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения
• Работает бесшумно благодаря оптимизированной магнитной системе
• Широкий диапазон рабочих температур позволяет применять в холодных и жарких помещениях

Ограничения применения

• Не применяется без внешней защиты - модель не имеет встроенного теплового реле
• IP00 - нельзя использовать в открытом виде; обязательно помещать в корпус
• Не подходит для сетей постоянного тока - работает только с переменным током 50–60 Гц
• Запрещено подключение нагрузки выше 63 А - возможна сварка контактов и выход из строя
• Не рекомендован для частых пусков (более 60 раз в час) без принудительного охлаждения

Примеры использования

• Автоматизация воздушных компрессоров на заводе
• Управление насосами в системах водоочистки
• Запуск вентиляторов в HVAC-системах
• Контроль движения конвейерной ленты на пищевом производстве
• Управление станками с ЧПУ в сборочных цехах

Практические советы

• Выбирая ПМЛ-4100 УХЛ4 Б, проверьте соответствие напряжения катушки (380 В) вашей сети управления - неверное напряжение вызывает отказ или повреждение устройства
• Для увеличения срока службы используйте внешний термореле с регулировкой по току - настройте его на 90–95 % от номинала двигателя
• При монтаже на плату используйте изолирующие прокладки, чтобы предотвратить короткое замыкание с корпусом
• Обеспечьте доступ к клеммам для периодической затяжки - вибрация может ослабить винты
• Если нужна реверсивная схема - выбирайте другую модель (например, ПМЛ-4200); этот пускатель не поддерживает изменение направления вращения
