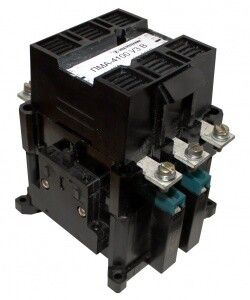

Пускатель электромагнитный ПМА-4102 УХЛ4 В, 380В, 2з+2р, 63А, нереверсивный, без реле, IP00 - ET001713 Электротехник

Пускатель электромагнитный ПМА-4102 УХЛ4 В, 380В, 2з+2р, 63А, нереверсивный, без реле, IP00 - это нереверсивный магнитный пускатель для дистанционного включения и отключения электродвигателей и другого оборудования с током до 63 А. Разработан для сборки в электрощитах и работает в промышленных сетях с напряжением 380 В. Бренд Электротехник, артикул et001713.

Назначение и область применения

Пускатель электромагнитный ПМА-4102 УХЛ4 В предназначен для удалённого управления электрическими цепями переменного тока - включать и выключать оборудование под нагрузкой. Подходит для запуска и остановки двигателей, нагревательных элементов, насосов, вентиляторов, компрессоров, светильников и систем АВР. Применяется в промышленных щитах, где требуется надёжное и частое коммутирование. Не используется для реверса двигателя - только одностороннее управление.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева.
• Напряжение питания катушки: 380 В переменного тока - требует именно такого напряжения для срабатывания.
• Коммутируемая мощность: 25,2 кВт - максимальная активная мощность нагрузки, которую можно безопасно включать/выключать.
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями.
• Силовые контакты: 3 пары - обеспечивают коммутацию трёх фаз сети.
• Род тока: переменный (AC) 50/60 Гц - не совместим с постоянным током.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри щита.
• Подключение силовой цепи: винтовые зажимы - требуют качественного обжима проводов и периодической проверки затяжки.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4102 УХЛ4 В монтируется исключительно на монтажную плату - не имеет крепления на DIN-рейку. Для установки нужна подходящая панель с отверстиями под болты крепления. Кабели подключаются через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ. Катушка управления рассчитана на 380 В - нельзя подавать 220 В или постоянный ток. Без реле перегрузки - для защиты двигателя необходимо дополнительно устанавливать тепловое реле (например, серии ТР) в составе комплексного пускателя.

Безопасность и стандарты

Пускатель соответствует требованиям к контактным аппаратам для промышленного использования. Серия ПМА прошла испытания на долговечность и термическую стойкость. Однако IP00 означает отсутствие защиты - при работе в пыльных, влажных или агрессивных средах необходима установка в герметичном шкафу. Не допускается использование вне закрытых электроустановок.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на частые включения/выключения.
• Отсутствие шума при работе - благодаря оптимизированной конструкции сердечника.
• Надёжная работа в широком температурном диапазоне - обеспечивается за счёт качества материалов и сборки.
• Простота обслуживания - доступ к контактам, легко проверить и заменить при необходимости.

Ограничения применения

• Не подходит для наружной установки - IP00 не защищает ни от пыли, ни от влаги.
• Не имеет встроенной защиты - обязательна установка теплового реле при использовании с электродвигателями.
• Только нереверсивное исполнение - не применяется там, где требуется изменение направления вращения.
• Требуется точное соответствие напряжения катушки - 380 В, другие значения недопустимы.
• Не предназначен для частотного регулирования - только пуск/остановка.

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта.
• Включение вентилятора в системе вентиляции цеха.
• Компонент в щите АВР для переключения между основным и резервным питанием.
• Управление тепловой завесой на входе в складское помещение.
• Частотное включение станка с асинхронным двигателем в металлообработке.

Практические советы

• При монтаже используйте провода с сечением, соответствующим току 63 А - минимум 16–25 мм2 в зависимости от материала (медь/алюминий).
• Проверяйте затяжку винтов после первых нескольких включений - возможен усадочный эффект.
• Для защиты от бросков тока при пуске - убедитесь, что предохранители или автоматы перед пускателем имеют правильную характеристику (обычно C или D).
• Если требуется защита двигателя - выбирайте модель с реле (например, ПМА-4102 с ТР), а не эту версию без него.
• Не устанавливайте рядом с источниками высоких температур - даже при хорошем охлаждении перегрев снижает срок службы.
