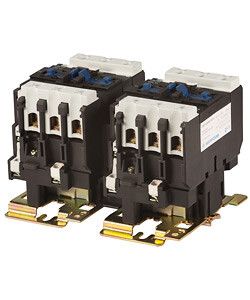

Пускатель электромагнитный ПМЛ-4500 УХЛ4 Б, 380В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP00 - ET515412 Электротехник

Пускатель электромагнитный ПМЛ-4500 УХЛ4 Б, 380В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP00 - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Произведён компанией Электротехник, предназначен для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Пускатель электромагнитный ПМЛ-4500 УХЛ4 Б используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем автоматизации, где требуется частый запуск и реверс: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Монтаж на плату позволяет интегрировать его в сборочные модули и панельные решения. Без реле - значит требует внешнего управления через кнопочные станции или контроллеры.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC), 50 Гц
• Номинальный ток: 63 А
• Коммутируемая мощность: 25,2 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: реверсивное - два пускателя в одном корпусе для переключения фаз
• Степень защиты: IP00 - нет защиты от пыли и воды, работает только внутри закрытого щита
• Подключение силовых контактов: винтовые зажимы
• Способ монтажа: крепление на монтажную плату (DIN-рейка не поддерживается)
• Климатическое исполнение: УХЛ4 - допустима работа при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-4500 УХЛ4 Б не имеет DIN-крепления - устанавливается исключительно на монтажную плату с помощью болтов или специальных крепёжных отверстий. Для реверса требуется два отдельных управляющих сигнала: один на «вперёд», второй на «назад». Обязательно используйте блокировку между командами, чтобы предотвратить одновременное включение обоих пускателей. Клеммы для проводов рассчитаны на сечение до 16 мм2. Перед монтажом проверьте соответствие напряжения катушки 380 В - подключение к 220 В вызовет отказ.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Конструкция обеспечивает безопасную работу при соблюдении условий: только в защищённом щите, без доступа к токоведущим частям, с применением аварийной остановки и тепловой защиты двигателя. IP00 требует обязательного наличия передней крышки или корпуса щита.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях
• Высокая износостойкость механической части - выдерживают более 1 млн операций
• Низкое переходное сопротивление - минимизирует потери энергии и риск перегрева
• Работает в широком диапазоне температур - подходит для холодных цехов и уличных щитовых
• Отсутствие гудения - благодаря качественной магнитной системе

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, случайного прикосновения
• Не содержит встроенного теплового реле - необходимо использовать внешнюю защиту двигателя
• Требуется реверсивная схема управления с блокировкой - сам по себе не предотвращает противофазное включение
• Не совместим с DIN-рейкой - нельзя заменить на стандартный пускатель без изменения конструкции щита
• Напряжение катушки строго 380 В - подключение к другому напряжению повредит устройство

Примеры использования

• Реверсивный привод ленточного конвейера в пищевой промышленности
• Управление насосом для перекачки жидкостей с регулярным изменением направления потока
• Автоматическая система подъёмника с функцией опускания и поднятия
• Центробежный вентилятор в производственном помещении с возможностью реверса для продувки

Практические советы

• Выбирайте сечения кабелей не менее 16 мм2 для силовых цепей - при 63 А меньшие сечения будут греться
• Обязательно используйте блокирующие контакты в схеме управления - это предотвратит короткое замыкание при реверсе
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает клемму
• Для длительной работы в условиях высокой влажности или пыли - устанавливайте ПМЛ-4500 в герметичный щит с классом защиты не ниже IP54
• При замене старого пускателя - сверьте габариты и расположение крепёжных отверстий; этот модельный ряд имеет уникальную форму корпуса
