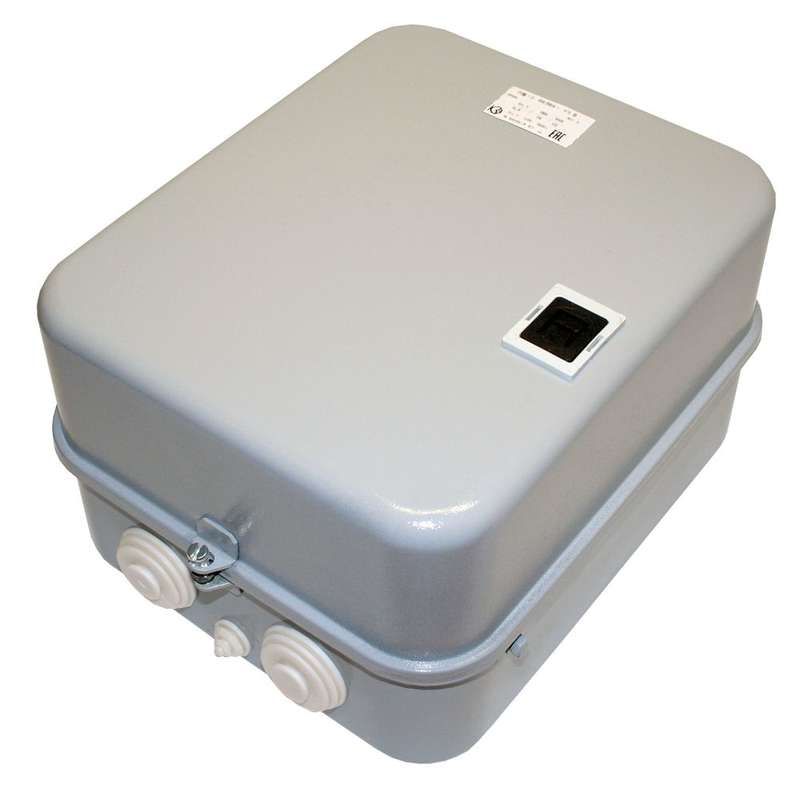

Пускатель электромагнитный ПМ12-063641 У3 В, 380В, РТТ-231, 63,0А - 060641222ВВ380000900 КашинЗЭА

Пускатель электромагнитный У3 В 380В РТТ-231 63.0А - реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 30 кВт. Применяется в стационарных системах автоматизации, где требуется безопасный запуск, остановка и изменение направления вращения. Бренд КЗЭА, артикул 060641222вв380000900.

Назначение и область применения

Пускатель электромагнитный У3 В 380В РТТ-231 63.0А предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и реверсирование. Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках, компрессорах. Работает в стационарных установках с частотой сети 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания, не совместим с 220 В.
• Номинальная мощность: 30 кВт - оптимальная мощность защищаемого двигателя при напряжении 380 В.
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя без внешних переключателей.
• Наличие теплового реле: да - обеспечивает защиту от перегрузок и обрыва фазы, срабатывает при превышении допустимого тока.
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - используется для построения цепей блокировки и индикации состояния.
• Степень защиты IP40 - защищён от предметов более 1 мм, но не от воды; не подходит для влажной среды или открытых площадок.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату, не имеет корпуса для настенного крепления.
• Класс выпуска: класс 20 - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1, срабатывает через 20 минут при 1,2×I_n.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в помещениях с постоянной температурой выше этого значения.
• Индикация: да - наличие индикатора положения (не светового) - механический флажок показывает состояние включения/выключения.
• Тип соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки.

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В РТТ-231 63.0А рассчитан на установку на монтажную плату или DIN-рейку. Для работы необходима схема с двумя кнопочными постами: одна для “Вперёд”, другая для “Назад” - чтобы исключить одновременное включение обоих контракторов. Винтовые зажимы позволяют подключать провода сечением до 16 мм2. Не рекомендуется применять в условиях сильной вибрации без дополнительной фиксации. Тепловое реле не регулируется - заводская настройка на 63 А.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита от перегрузок реализована через встроенное тепловое реле. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке управления - особенно в сетях с высокими импульсными помехами.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме.
• Реверсивная конструкция упрощает управление движением без дополнительных переключателей.
• Чёткая индикация положения контактов - удобно при обслуживании и диагностике.
• Высокая надёжность винтовых зажимов при правильной затяжке.
• Произведено в России (КЗЭА, г. Кашин) - доступные запчасти и сервис.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP40 не защищает от влаги и пыли.
• Требуется питание катушки 380 В - не работает от 220 В или постоянного тока.
• Максимальная рабочая температура 55 C - не применяется в жарких цехах без принудительного охлаждения.
• Нет световой индикации - невозможно визуально определить состояние с расстояния.
• Не имеет функции автоповторного включения - после срабатывания теплового реле необходимо вручную сбросить.

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад.
• Циркулярная пила с реверсом для смены направления реза.
• Вентилятор системы охлаждения, который можно переключать между режимами.
• Насосная станция с автоматическим переключением на резервный насос.

Практические советы

• Проверяйте затяжку винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• При использовании в схеме реверса обязательно используйте электрическую блокировку - два пускателя не должны включаться одновременно.
• Для долгой службы не превышайте номинальную мощность 30 кВт - даже если двигатель потребляет меньше, перегрузка по току может повредить контакты.
• Если система часто включается/выключается - убедитесь, что частота не превышает 60 циклов в час - иначе сократится срок службы контактов.
• При замене - учитывайте посадочные размеры: этот пускатель не взаимозаменяем с моделями других серий без адаптера.
