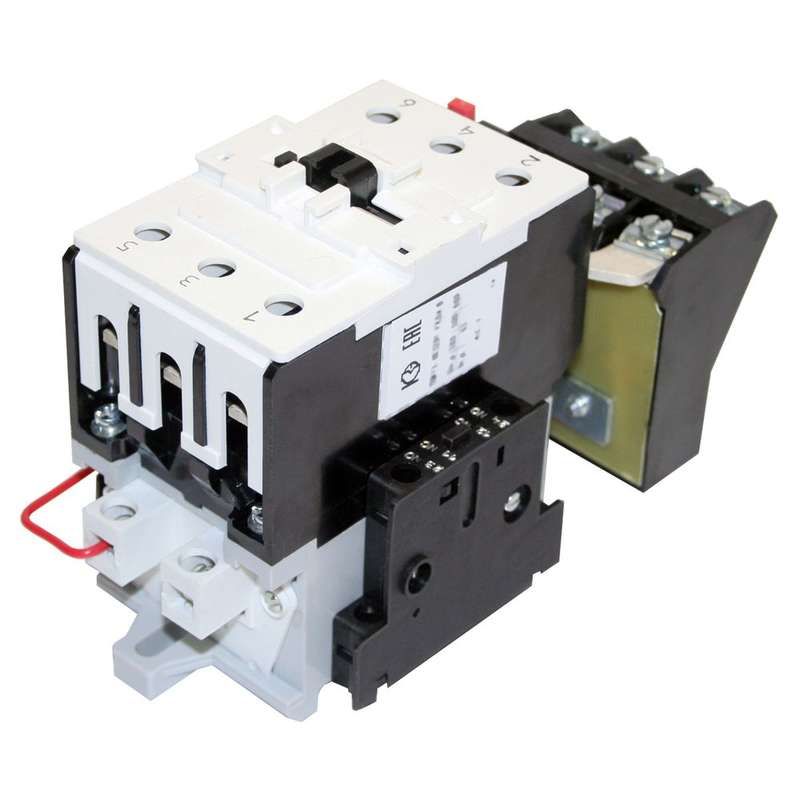

Пускатель электромагнитный ПМ12-063201 УХЛ4 В/ 380В/ РТТ-231/ 63.0А Вариант А - 060201220ВВ380000920 КашинЗЭА

Пускатель электромагнитный УХЛ4 380В РТТ-231 63.0А вариант А - это надёжное устройство для запуска, контроля и защиты электродвигателей мощностью до 30 кВт в промышленных системах. Произведённый компанией КЗЭА, этот пускатель сочетает магнитный контакт и тепловую защиту в одном корпусе, что делает его удобным решением для автоматизации оборудования на DIN-рейке.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В РТТ-231 63.0А вариант А используется для безопасного включения и выключения трёхфазных асинхронных двигателей. Он обеспечивает:

• Пуск двигателя при подаче напряжения на катушку;
• Поддержание работы двигателя в штатном режиме;
• Автоматическое отключение при перегрузке через встроенное тепловое реле;
• Защиту сети от замыканий и длительных перегрузок.

Применяется в системах с переменным током: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная и простая автоматизация.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений.
• Напряжение катушки управления: 380 В AC - требует именно такое напряжение для срабатывания; не совместим с 220 В или постоянным током.
• Номинальная мощность: 30 кВт - рекомендованная нагрузка для двигателей при напряжении 380 В.
• Напряжение изоляции: 660 В - допустимый предел рабочего напряжения в цепях силовых контактов.
• Тепловое реле: да, с настройкой защиты от перегрузки в диапазоне 53,5 А - защищает двигатель от длительного превышения тока.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды - подходит только для внутренней установки в закрытых щитах.
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях высокой температуры без принудительного охлаждения.
• Тип присоединения: винтовые зажимы - требуют периодической проверки затяжки.
• Класс выпуска: класс 20 - время срабатывания теплового реле при 6-кратной перегрузке составляет около 20 секунд.
• Индикация: есть - позволяет визуально определить состояние включения/выключения.
• Способ монтажа: DIN-рейка и монтажная плата - универсальная фиксация.
• Количество контактов: 0 нормально открытых / 2 нормально закрытых / 2 вспомогательных / 2 управляющих / 3 силовых / 2 вспомогательных - указывает на наличие двух пар вспомогательных контактов для схем управления.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В РТТ-231 63.0А вариант А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - провода должны иметь сечение до 16 мм2. Обязательно соблюдать полярность при подключении катушки управления: L1/L2/N - согласно схеме на корпусе. Вспомогательные контакты можно использовать для блокировки, индикации или передачи сигнала в PLC. Не подключайте к нему однофазные нагрузки - он рассчитан исключительно на три фазы.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Применяет материалы, устойчивые к возгоранию. Тепловое реле имеет самовозврат после остывания - не требует ручной перезагрузки. Наличие индикации снижает риск ошибок при обслуживании. Не используйте в средах с взрывоопасными газами, пылью или агрессивными химическими веществами - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Компактность и возможность монтажа на DIN-рейку экономят место в щите.
• Встроенные вспомогательные контакты позволяют реализовать сложные схемы управления без внешних модулей.
• Тепловое реле с точной настройкой (53,5 А) минимизирует ложные срабатывания и защищает двигатель от перегрева.
• Индикация состояния упрощает диагностику и обслуживание.
• Производитель КЗЭА гарантирует долгий срок службы в условиях промышленной эксплуатации.

Ограничения применения

• Не работает при напряжении ниже 340 В на катушке - возможны отказы включения.
• IP20 не защищает от пыли и влаги - запрещено использование вне закрытых щитов.
• Максимальная температура +55 C - не подходит для жарких помещений без вентиляции.
• Не предназначена для частого пуска (более 60 раз в час) - может перегреваться и выходить из строя.
• Не поддерживает реверс - для изменения направления вращения нужен второй пускатель или реверсивный контрактор.
• Только для переменного тока - несовместим с источниками постоянного тока.

Примеры использования

• Вентиляционная система в цеху - управление вентилятором 22 кВт через кнопочную станцию.
• Конвейер на пищевом производстве - пуск и аварийная остановка по сигналу с термодатчиков.
• Насосная группа в системе охлаждения - автоматический запуск при достижении порогового давления.
• Оборудование с ЧПУ - управление главным приводом через контроллер с использованием вспомогательных контактов.

Практические советы

• Проверьте соответствие тока двигателя диапазону теплового реле (53,5 А) - при необходимости отрегулируйте или выберите другую модель.
• При монтаже на DIN-рейку убедитесь, что пускатель плотно зафиксирован - люфт вызывает нагрев и искрение.
• После первого включения проверьте затяжку винтов через неделю - первоначальное оседание проводов может ослабить контакт.
• Если двигатель часто перегружается - рассмотрите установку дополнительного термореле или переход на более мощный пускатель.
• Для удалённого управления используйте вспомогательные контакты - они легко интегрируются в системы SCADA и PLC.
• При замене - убедитесь, что новый пускатель УХЛ4 380В РТТ-231 63.0А вариант А имеет те же параметры катушки и контактов - не все аналоги подходят.
