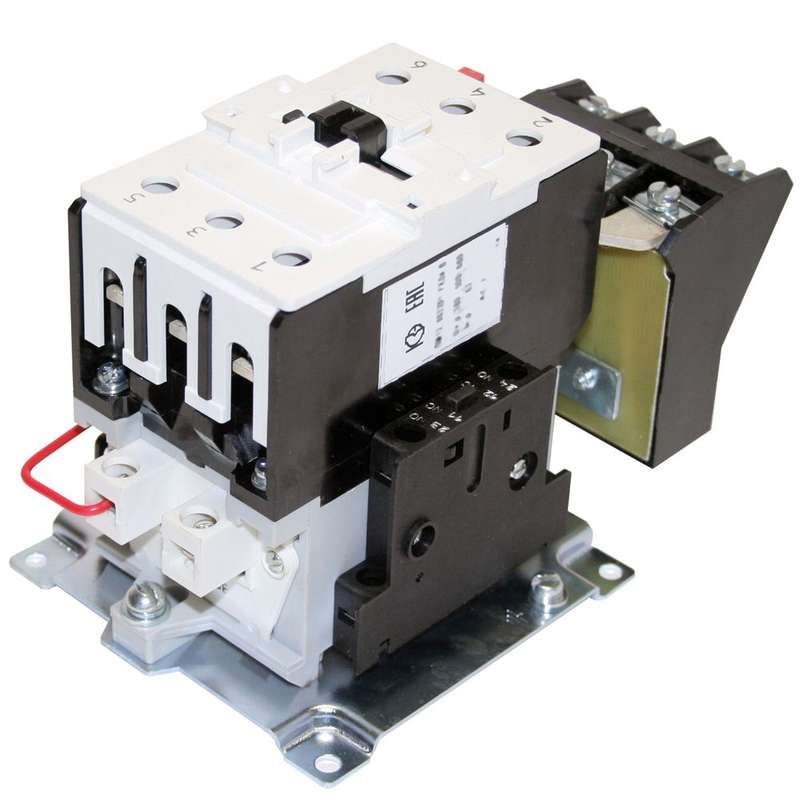

Пускатель магнитный ПМ 12-063201 220В РТТ-231 63А Вариант 'К' - 060201220ВВ220000930 КашинЗЭА

Пускатель магнитный 63А 220В с реле РТТ-231 63А вариант 'К' - это устройство для дистанционного запуска, остановки и защиты трёхфазных электродвигателей мощностью до 30 кВт. Бренд КЗЭА и артикул 060201220вв220000930 указывают на серийную продукцию, предназначенную для стационарной промышленной автоматизации.

Назначение и область применения

Пускатель магнитный 63А 220В с реле РТТ-231 63А вариант 'К' используется для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и другого оборудования, где требуется надёжный прямой пуск и тепловая защита от перегрузок и обрыва фазы. Подходит для стационарных установок с сетью переменного тока 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток, который может безопасно проводить пускатель без перегрева.
• Напряжение катушки управления: 220 В AC - требует подключения именно этого напряжения для срабатывания; не совместим с 380 В или постоянным током.
• Номинальная мощность: 30 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В.
• Тепловое реле: РТТ-231 с настройкой от 53,5 А - защищает двигатель от длительной перегрузки, выставляется ближе к реальному току потребления.
• Количество контактов: 3 НО + 2 НЗ + 2 НО + 2 НЗ - фактически 5 нормально открытых и 4 нормально закрытых вспомогательных контакта, доступны для схем управления и сигнализации.
• Степень защиты IP00: нет внешней защиты - корпус открытый, требует установки в щите или защищённом месте.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не подходит для DIN-рейки.
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях высокой температуры окружающей среды без принудительного охлаждения.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 6-кратной перегрузке не более 20 секунд.
• Индикация: есть - наличие индикатора состояния (например, светодиода) не указано, но в описании указано “да” - вероятно, механический индикатор положения контактов.
• Род тока: переменный (AC) - не работает с постоянным током.
• Тип соединения: винтовые зажимы - требуют качественного затягивания, не подходят для быстрого подключения.

Совместимость и монтаж

Пускатель магнитный 63А 220В с реле РТТ-231 63А вариант 'К' монтируется исключительно на монтажную плату. Для сборки необходимо подготовить металлическую основу с отверстиями под крепёж. Учитывайте габариты устройства - он нестандартный и несовместим с типовой DIN-рейкой. Электрические соединения выполнены через винты - используйте кольцевые наконечники и проверяйте момент затяжки. Катушка управления рассчитана на 220 В - не подключайте её к 380 В, иначе произойдёт пробой. Тепловое реле РТТ-231 предварительно настроено на 53,5 А, но можно регулировать в пределах допустимого диапазона.

Безопасность и стандарты

Устройство соответствует требованиям к пускателям для промышленного оборудования, однако отсутствие степени защиты IP00 делает его опасным при использовании вне электрошкафа. Обязательно применять защитные кожухи, чтобы исключить случайное прикосновение к токоведущим частям. Рекомендуется установка ограничителей перенапряжений (ОПН) параллельно катушке для продления срока службы электромагнита, особенно при частых включениях.

Преимущества

• Встроенное тепловое реле РТТ-231 обеспечивает комплексную защиту без необходимости внешних модулей.
• Высокое количество вспомогательных контактов (9 шт.) позволяет реализовать сложные схемы управления, включая блокировки и сигнализацию.
• Надёжная конструкция от КЗЭА - проверенная временем серия для тяжёлых условий эксплуатации.
• Поддержка работы при частоте 50/60 Гц - универсальное решение для различных сетей.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - IP00 не даёт никакой защиты.
• Нельзя монтировать на DIN-рейку - требует изготовления специальной платы.
• Максимальная температура +55 C - не подходит для установки рядом с нагреваемыми элементами или в плохо вентилируемых шкафах.
• Не предназначен для частого пуска/останова (более 60 циклов/час) - риск перегрева контактов.
• Только для переменного тока - не работает с источниками постоянного тока.

Примеры использования

• Управление насосом воды в системе водоснабжения - пуск при достижении давления, остановка при переполнении.
• Привод конвейера на пищевом производстве - защита от перегрузки при заклинивании ленты.
• Вентилятор охлаждения в цеху - автономное включение по температурному режиму через термореле.
• Станок с ЧПУ - пуск двигателя шпинделя с возможностью дистанционного управления и индикации состояния.

Практические советы

• При монтаже обязательно используйте кольцевые наконечники на проводах - они обеспечивают надёжный контакт в винтовых зажимах.
• Настройте тепловое реле РТТ-231 точно под рабочий ток двигателя - лучше немного ниже номинала, чем выше.
• Обеспечьте достаточное расстояние между этим пускателем и другими нагревающимися приборами - перегрев снижает срок службы.
• Проверяйте состояние контактов каждые 6–12 месяцев - при частых включениях возможен износ, особенно при работе с индуктивной нагрузкой.
• Для повышения долговечности катушки установите ОПН - даже если производитель не указывает обязательность, это экономически выгодно.
• Не используйте этот пускатель в качестве замены для пускателя с IP54 - он не выдержит ни пыли, ни влаги.
