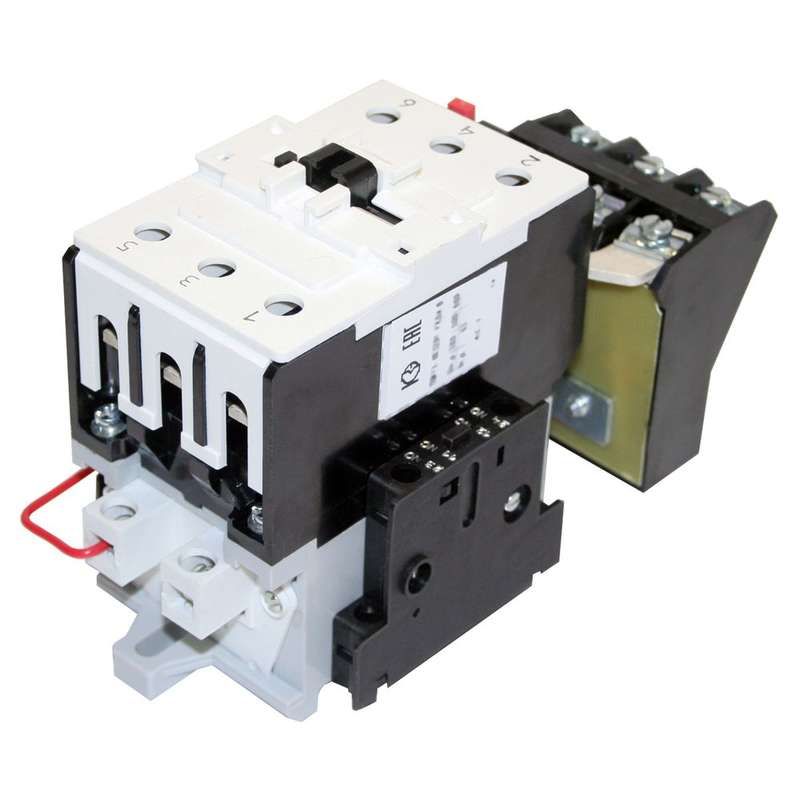

Пускатель электромагнитный ПМ12-063201 УХЛ4 В, 220В, РТТ-231, 40,0А Вариант'А' - 060201220ВВ220000720 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 40.0А, РТТ-231 - это реверсивный пускатель с тепловым реле, предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Бренд КЗЭА г.Кашин обеспечивает надёжную работу устройства в стационарных промышленных системах. Артикулы 060201220вв220000720 и пм12-063201 соответствуют одному и тому же устройству.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 40.0А, РТТ-231 используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для работы в системах управления станков, насосов, конвейеров, вентиляторов и других механизмов, где требуется частый запуск/остановка или изменение направления вращения. Обеспечивает защиту от перегрузок и обрыва фазы через встроенное тепловое реле.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания;
• Номинальная мощность: 30 кВт - рекомендованная нагрузка для двигателей; можно использовать и ниже, но не выше;
• Диапазон настройки теплового реле: 34 А - предел, при котором реле сработает при длительной перегрузке;
• Количество контактов: 2 нормально замкнутых (НЗ), 5 нормально открытых (НО) - позволяют реализовать сложные схемы управления;
• Род тока: переменный (AC) - работает только с сетью 50–60 Гц, несовместим с постоянным током;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение цепи силовых контактов;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытом корпусе или щите;
• Максимальная температура эксплуатации: +55 C - нельзя применять в условиях высокой окружающей температуры без принудительного охлаждения;
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке составляет около 20 секунд при удвоенной токовой нагрузке;
• Индикация: есть - наличие индикатора позволяет визуально определить состояние включения;
• Количество световых сигнализаторов: 0 - внешняя индикация должна быть организована дополнительно;
• Способ монтажа: монтажная плата - крепится на печатную плату или жесткий основание, не предусматривает DIN-рейку;
• Тип присоединения: винтовое - провода зажимаются болтами, требует качественного затягивания.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 40.0А, РТТ-231 рассчитан на установку на монтажную плиту. Его нельзя крепить на DIN-рейку - необходимо предусмотреть жёсткую поверхность с отверстиями под крепёж. Присоединение проводов выполняется винтовыми зажимами - используйте медные многожильные провода с зачисткой до 8–10 мм, плотно затягивайте клеммы. Катушка управления питается от 220 В AC - проверьте соответствие напряжения перед подключением. Тепловое реле уже установлено и настроено на 34 А - регулировка невозможна, при необходимости другой порог - выбирайте другую модель.

Безопасность и стандарты

Устройство соответствует требованиям к пускателям для промышленного оборудования, однако отсутствует степень защиты IP - значит, не может использоваться в сырых, пыльных или открытых средах. Работает в рамках стандартов для электрооборудования класса 20. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при работе с длинными кабелями или частотниками.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты от перегрузки;
• Реверсивный тип позволяет менять направление вращения двигателя без дополнительных аппаратов;
• Высокий токовый рейтинг (63 А) обеспечивает долговременную работу даже при бросках тока при запуске;
• Индикация состояния упрощает диагностику в реальном времени;
• Производитель КЗЭА г.Кашин - известный российский изготовитель, обеспечивающий совместимость с отечественными системами автоматизации.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивной среды - IP00 не защищает от внешних воздействий;
• Нельзя использовать вне помещений или в необогреваемых местах при температуре выше +55 C;
• Не поддерживает DIN-монтаж - требует специальной платформы;
• Настройка теплового реле невозможна - фиксированный порог 34 А не подходит для двигателей меньшей мощности;
• Отсутствуют световые индикаторы - для визуального контроля нужна внешняя система;
• Подходит только для переменного тока - не работает с источниками постоянного тока.

Примеры использования

• Управление конвейерной лентой с возможностью изменения направления движения;
• Автоматический запуск и остановка насосной группы в системе водоснабжения;
• Компрессоры и вентиляторы в промышленных HVAC-системах;
• Циркулярные пилы, шлифовальные станки с функцией реверса;
• Системы автоматического перемещения роликов в логистических комплексах.

Практические советы

• Обязательно устанавливайте пускатель внутри распределительного щита - он не имеет собственной защиты от пыли и влаги;
• Проверяйте качество зажима проводов после первого включения - нагрев может вызвать ослабление контакта;
• Если двигатель часто запускается, убедитесь, что тепловое реле не срабатывает из-за кратковременных перегрузок - возможно, стоит выбрать более подходящую модель;
• Для снижения помех и продления срока службы катушки установите ОПН параллельно её выводам;
• При замене - сверьте артикулы: 060201220вв220000720 и пм12-063201 - это один и тот же пускатель, просто разные номера партий.
