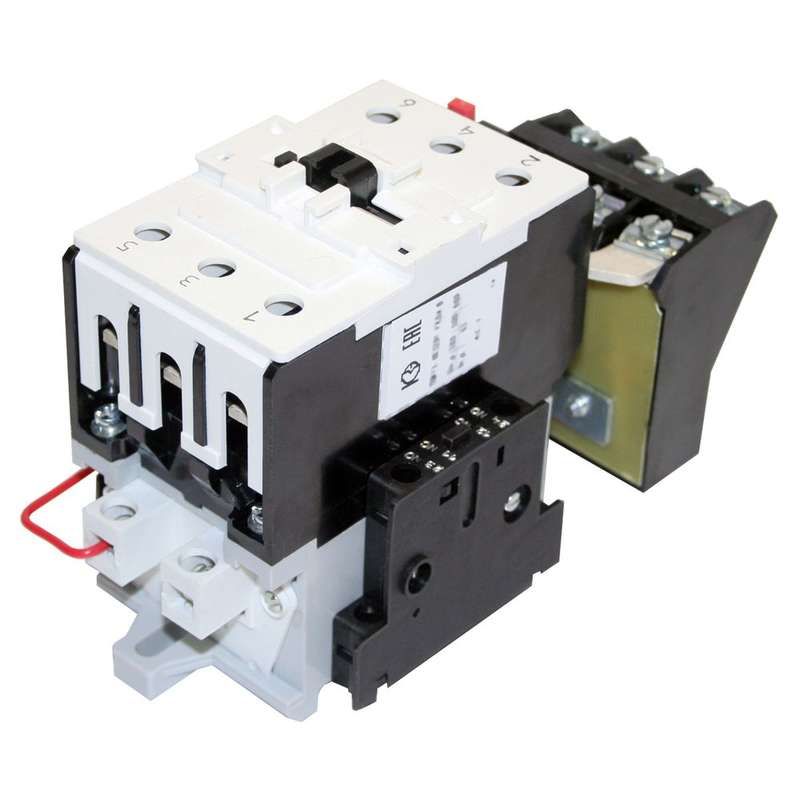

Пускатель электромагнитный ПМ12-063201 УХЛ4 В/ 220В/ РТТ-231/ 63.0А Вариант А - 060201220ВВ220000920 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В РТТ-231 63.0А - это надёжное устройство для запуска, контроля и защиты электродвигателей до 30 кВт в промышленных системах. Бренд КЗЭА и артикул 060201220вв220000920 указывают на серийное производство, ориентированное на жесткие условия эксплуатации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В РТТ-231 63.0А используется для безопасного включения и выключения электродвигателей переменного тока. Он обеспечивает:

• Автоматический пуск двигателя при подаче управляющего напряжения;
• Поддержание работы двигателя в штатном режиме;
• Защиту от перегрузки через встроенное тепловое реле;
• Отключение цепи при аварии или необходимости обслуживания.

Устройство применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжное управление нагрузкой до 63 А.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений.
• Напряжение катушки управления: 220 В AC - требует именно переменного тока такого значения для срабатывания; не работает от постоянного тока.
• Номинальное рабочее напряжение: 660 В AC - предельное напряжение силовой цепи, при котором сохраняется изоляция и работоспособность.
• Номинальная мощность: 30 кВт - рекомендованная мощность двигателя, соответствующего току 63 А при напряжении 380 В.
• Диапазон настройки теплового реле: 53,5 А - предел, при котором реле начнёт отключать цепь при длительной перегрузке; можно регулировать в рамках допустимых значений.
• Количество контактов: 3 НО (нормально открытые) + 2 НЗ (нормально закрытые) + 2 Р (реверсивные) + 2 З (запирающие) - позволяет реализовать сложные схемы управления, включая реверс.
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды - подходит только для внутренней установки в закрытых щитах.
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях, где температура внутри щита превышает этот порог.
• Способ монтажа: DIN-рейка 35 мм - совместим с типовыми металлическими профилями в щитах.
• Тип присоединения: винтовой зажим - требует затяжки кабелей отверткой, не предусматривает быстрозажимные терминалы.
• Индикация: есть - наличие светодиода или механического индикатора состояния (включено/выключено); точный вид не указан, но функционал присутствует.

Совместимость и монтаж

Пускатель УХЛ4 В 220В РТТ-231 63.0А легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 16 мм2 - они должны плотно входить в винтовые клеммы. Обязательно проверьте соответствие сечения кабеля и момента затяжки - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает пластиковые элементы.

Катушка управления питается от сети 220 В AC. Убедитесь, что источник стабилен - скачки напряжения могут привести к некорректному срабатыванию или выходу из строя катушки. Тепловое реле уже установлено и настроено на 53,5 А, но при замене двигателя с меньшей мощностью его можно скорректировать в пределах допустимого диапазона.

Безопасность и стандарты

Пускатель РТТ-231 63.0А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и классу выпуска 20, что гарантирует соответствие международным нормам безопасности для аппаратов низкого напряжения. Интегрированное тепловое реле выполняет функцию защиты от перегрузки, снижая риск возгорания из-за перегрева обмоток двигателя. Однако IP20 не обеспечивает защиту от внешних воздействий - использование вне щита или в сырых помещениях запрещено.

Преимущества

• Встроенное тепловое реле исключает необходимость отдельного устройства защиты - экономит место в щите и упрощает схему.
• Наличие реверсивных и запирающих контактов позволяет собирать схемы с изменением направления вращения без дополнительных модулей.
• Индикация состояния даёт оперативную информацию о работе без тестирования мультиметром.
• Конструкция рассчитана на частые включения - подходит для оборудования с циклическим режимом работы.
• Производитель КЗЭА известен долговечностью изделий в условиях высоких нагрузок и колебаний сети.

Ограничения применения

• Не предназначена для работы при температуре выше +55 C - возможен отказ теплового реле или деформация корпуса.
• IP20 не защищает от пыли и влаги - применение в открытом исполнении, на улице или в цехах с брызгами запрещено.
• Только переменный ток - несовместим с DC-системами.
• Напряжение катушки фиксировано на 220 В - невозможно использовать с сетью 380 В без преобразователя или трансформатора.
• Отсутствуют световые сигнализаторы - индикация не цветовая, не информирует о конкретной причине отключения (например, перегрузка vs. обрыв).

Примеры использования

• Управление трехфазным двигателем воздуходувки в системе вентиляции цеха.
• Пуск насоса в системе водоснабжения с защитой от сухого хода через внешний датчик, подключённый к НЗ-контактам.
• Реверсивная схема для перемещения тележки на конвейере - два пускателя (основной и реверсивный) с блокировкой.
• Контроль работы компрессора в холодильной установке с периодическим включением/выключением.

Практические советы

• Выбирайте пускатель с запасом по току - если двигатель потребляет 58 А, лучше взять 63 А, чем 50 А.
• Проверяйте момент затяжки винтов - используйте отвертку с ограничителем крутящего момента, чтобы не повредить клеммы.
• При использовании в реверсивных схемах обязательно применяйте механическую или электрическую блокировку - одновременное включение двух пускателей вызовет короткое замыкание.
• Если система работает в условиях повышенной вибрации, дополнительно закрепите пускатель на рейке болтами - даже при DIN-монтаже возможен люфт.
• При замене старого пускателя - сравнивайте не только ток, но и количество контактов. РТТ-231 63.0А имеет больше НЗ-контактов, чем многие аналоги - это удобно для сигналов тревоги.
