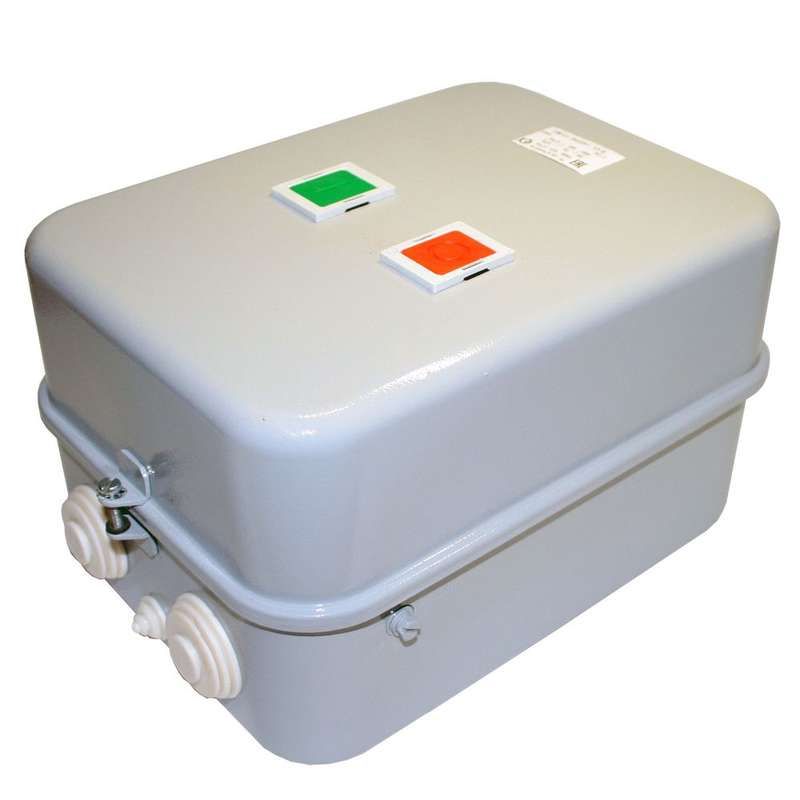

Пускатель электромагнитный ПМ12-063261 У3 220В РТТ-231 63.0А - 060261222ВВ220000900 КашинЗЭА

Пускатель электромагнитный У3 220В РТТ-231 63.0А - это устройство для дистанционного запуска, остановки и защиты трёхфазных асинхронных двигателей мощностью до 30 кВт. Применяется в стационарных системах автоматизации, где требуется надёжное коммутирование нагрузки с тепловой защитой. Бренд КЗЭА и артикул 060261222вв220000900 указывают на серийное производство в Кашине.

Назначение и область применения

Пускатель электромагнитный У3 220В РТТ-231 63.0А предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Работает в стационарных установках с частотой сети 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может безопасно проводить пускатель без перегрева.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 30 кВт - рекомендованная мощность двигателя, которую можно контролировать при напряжении 380 В.
• Тепловое реле: да - встроено, защищает двигатель от длительной перегрузки; диапазон настройки - 53,5 А, что позволяет точно адаптировать защиту под реальные условия работы.
• Количество контактов: 3 НО + 2 НЗ + 2 НО + 2 НЗ - совокупно 7 вспомогательных контактов, из них 5 нормально открытых (НО) и 2 нормально закрытых (НЗ); позволяют реализовать сложные схемы управления и сигнализацию.
• Степень защиты IP40 - предохраняет от твердых частиц больше 1 мм, но не защищена от воды. Не подходит для влажных или пыльных сред без дополнительной оболочки.
• Способ монтажа: внешний - крепится на DIN-рейку или плоскую поверхность, не требует встраивания в шкаф.
• Тип соединения: винтовые зажимы - надёжное, проверенное временем соединение проводов, допускает многократную переподключение.
• Максимальная рабочая температура: 55 C - нельзя использовать в условиях, где температура окружающей среды превышает этот порог.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 6-кратной перегрузке составляет около 20 секунд, соответствует стандарту IEC 60947-4-1.
• Индикация: да - наличие индикатора состояния (например, положения контактов) позволяет визуально определить, включен ли пускатель.
• Количество световых сигнализаторов: 0 - нет встроенного светодиода, индикация механическая или через внешние устройства.

Совместимость и монтаж

Пускатель электромагнитный У3 220В РТТ-231 63.0А совместим с любыми трёхфазными двигателями до 30 кВт при питании 380/400 В. Для подключения используйте медные жилы сечением до 25 мм2 - они подходят под винтовые зажимы. Монтаж выполняется на DIN-рейке шириной 35 мм или на вертикальной поверхности с помощью крепёжных отверстий. Не забудьте соблюдать минимальные зазоры между аппаратами - согласно требованиям ГОСТ Р 50030.4.1. Тепловое реле требует правильной настройки под фактический ток двигателя - регулируйте его до 53,5 А, но не выше номинала самого двигателя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита от перегрузки обеспечивается встроенным тепловым реле, которое отключает цепь при длительном превышении тока. Для снижения импульсных перенапряжений на катушке управления рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке - особенно при использовании с кнопочными постами или PLC. Отсутствие защиты от брызг и пыли (IP40) делает необходимым использование в закрытых щитах.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты - экономит место и упрощает сборку.
• Высокое количество вспомогательных контактов (7 шт.) позволяет реализовать сложные схемы без дополнительных модулей.
• Механическая индикация состояния контакта повышает удобство диагностики.
• Фирменное исполнение КЗЭА гарантирует долговечность и соответствие российским стандартам производства.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP40 не защищает от воды.
• Не рассчитан на частый пуск более 60 раз в час - возможен перегрев контактов.
• Требует стабильного напряжения 220 В на катушке - скачки напряжения могут вызвать отказ в срабатывании.
• Не имеет встроенного светодиода - для визуального контроля нужна внешняя сигнализация.

Примеры использования

• Управление насосом водоснабжения мощностью 22 кВт в котельной.
• Автоматический пуск вентилятора системы вентиляции на чердачном этаже.
• Контроль движения конвейера на пищевом производстве с защитой от заклинивания.
• Подключение компрессора в воздушной станции с аварийной остановкой при перегрузке.

Практические советы

• Настройте тепловое реле на ток двигателя, а не на номинал пускателя - даже при 63 А пускатель будет работать некорректно, если реле выставлено на 60 А при двигателе 40 А.
• Проверьте качество затяжки винтов после первого включения - термические расширения могут ослабить контакт.
• Если используется в схеме с PLC, обязательно установите ОПН на катушку - продлит срок службы электроники управления.
• Не монтируйте рядом с источниками тепла - температура внутри шкафа должна оставаться ниже 55 C.
• Для обслуживания отключайте питание и убедитесь, что контакты находятся в открытом состоянии - индикация не всегда точна.
