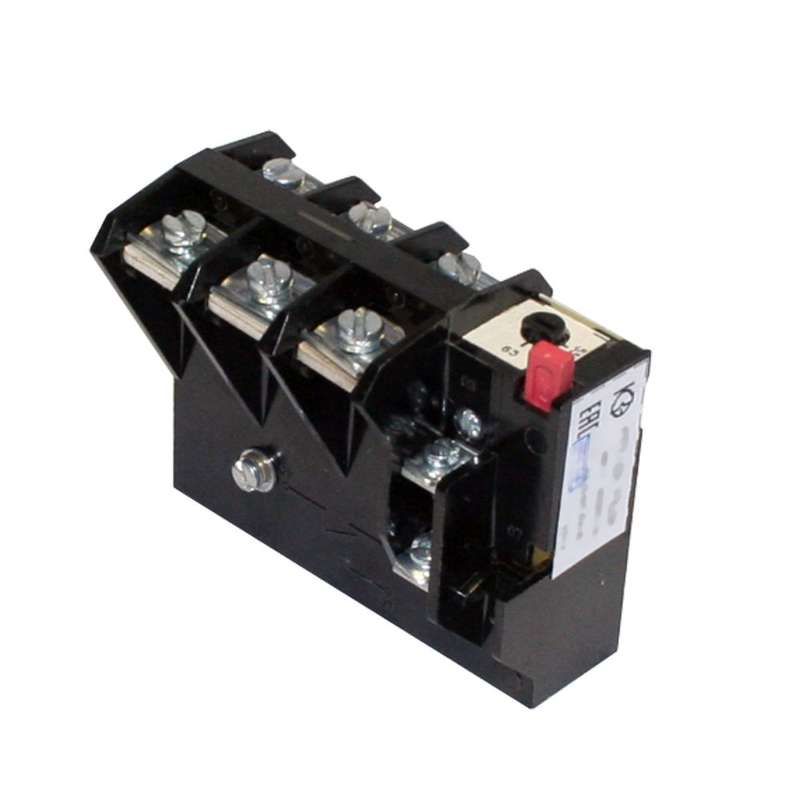

Реле электротепловое токовое РТТ-231 УХЛ4, 40,0А - 40А 36,0..46,0А к пм12-63А 1нз КашинЗЭА 150231000В040.000000

Реле электротепловое токовое РТТ-231 УХЛ4 40А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого устройства в промышленных сетях.

Назначение и область применения

Реле электротепловое токовое РТТ-231 УХЛ4 40А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая случайный обрыв одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других объектах с высокой нагрузкой на двигатель.

Технические характеристики

• Номинальный ток: 40 А - максимальный ток, который реле способно выдерживать без срабатывания при нормальной работе;
• Класс выпуска: Класс 20 - время срабатывания при перегрузке в 20 раз выше номинала составляет 1–10 секунд; позволяет точно соответствовать тепловому режиму типичных двигателей;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных промышленных сетях;
• Род тока: Переменный (AC) - основная среда работы, но совместимо и с постоянным током до 440 В;
• Количество НЗ контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления;
• Тип присоединения: Винтовое соединение - надёжное механическое крепление проводов без необходимости специальных инструментов;
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40 C до +40 C, повышенной влажности и запылённости, подходит для использования вне закрытых помещений;
• Способ монтажа: Встраиваемый - устанавливается внутрь пускателя или распределительного щита, не требует отдельного корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-231 УХЛ4 40А рассчитано на встраивание в пускатели серии ПМ12-63А. Для правильной установки важно соблюдать посадочные размеры и расположение клемм. Соединение с силовой цепью выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев на контактах. Монтаж рекомендуется выполнять в вертикальном положении, как указано в документации производителя. Не следует использовать реле в составе с другими моделями, не проверенными на совместимость с КЗЭА.

Безопасность и стандарты

Реле электротепловое токовое РТТ-231 УХЛ4 40А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 18911, регламентирующим безопасность аппаратов защиты электродвигателей. Климатическое исполнение УХЛ4 гарантирует соответствие стандартам для оборудования, работающего в условиях умеренного и холодного климата. Сертифицировано для применения в промышленных электроустановках согласно ПУЭ.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения и повышает надёжность работы двигателя;
• Стабильная работа при колебаниях температуры окружающей среды - особенно актуально для открытых площадок и неотапливаемых цехов;
• Простое и прочное винтовое присоединение - снижает риск плохого контакта и перегрева;
• Интеграция в существующие системы управления - легко заменяет аналогичные модели старых серий;
• Один НЗ контакт позволяет реализовать аварийную сигнализацию или автоматическую блокировку пуска после срабатывания.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется только трёхфазное питание;
• Не работает как защита от короткого замыкания - обязательно использование предохранителей или автоматических выключателей в цепи;
• Чувствителен к внешним источникам тепла - нельзя располагать рядом с нагревательными элементами или мощными трансформаторами;
• Не рекомендовано многократное повторное включение сразу после срабатывания - необходимо дождаться остывания биметаллической пластины (до 5–15 минут);
• Не подходит для частотных преобразователей - термореле реагируют на действующее значение тока, а не на форму волны.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с суровым климатом;
• Автоматическая отсечка при обрыве фазы на конвейере в пищевой промышленности;
• Подключение в пускатель ПМ12-63А для управления насосной станцией;
• Система контроля за работой вентилятора в неотапливаемом складском помещении зимой.

Практические советы

• Выбирая реле электротепловое токовое РТТ-231 УХЛ4 40А, убедитесь, что номинальный ток двигателя попадает в диапазон 36,0–46,0 А - именно этот интервал соответствует настройкам данного экземпляра;
• Проверьте целостность контактов перед первым включением - окисление на винтовых зажимах может вызвать перегрев;
• При использовании в условиях высокой запылённости периодически очищайте поверхность реле от пыли - это продлевает срок службы;
• Не используйте реле в качестве единственной защиты - всегда комбинируйте его с автоматическим выключателем или предохранителем для защиты от КЗ;
• При замене убедитесь, что новый экземпляр имеет ту же маркировку - отличаются даже незначительно изменённые версии, влияющие на время срабатывания.
