Реле электротепловое токовое РТТ-211 УХЛ4 40.0А - 40А 34,0..46,0А КашинЗЭА 150211000В040.000000

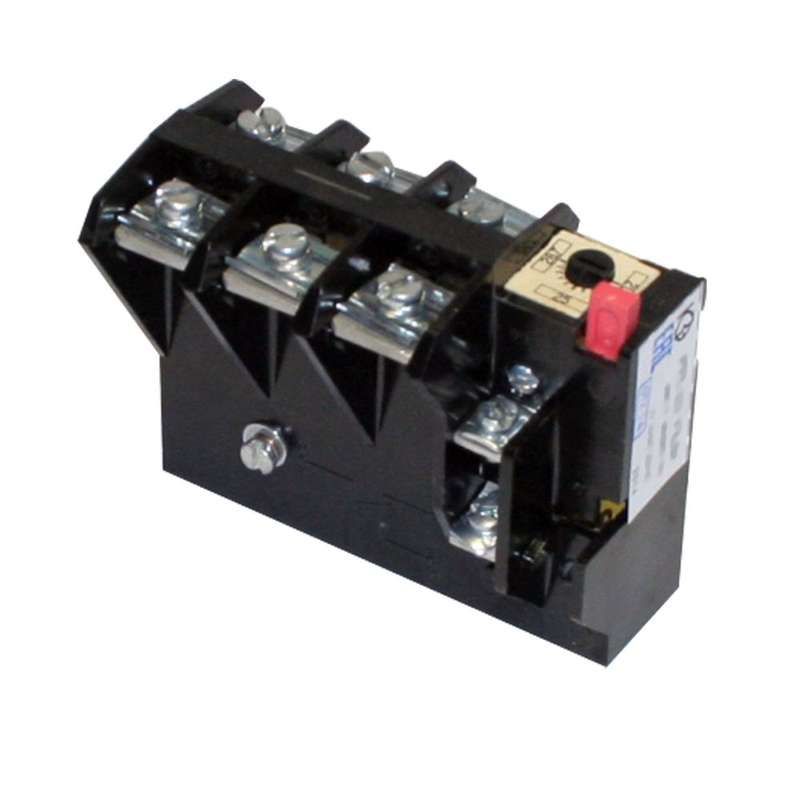

Реле электротепловое токовое РТТ-211 УХЛ4 40А - устройство для защиты трёхфазных электродвигателей от перегрузок и обрыва фазы. Произведено компанией КЗЭА, артикул 150211000в040.000000, рассчитано на работу в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 40А защищает электродвигатели с короткозамкнутым ротором от длительных перегрузок и аварийных ситуаций, таких как обрыв одной из фаз. Подходит для использования в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах и других станках с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который реле способно выдерживать без срабатывания;
• Номинальное рабочее напряжение: 660 В - допустимое напряжение сети переменного тока;
• Тип тока: переменный (AC) - работает только в сетях с переменным током;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления;
• Класс точности: 20 - допустимая погрешность срабатывания +-20%, что соответствует требованиям ГОСТ для тепловых реле;
• Климатическое исполнение: УХЛ4 - предназначен для работы при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Тип подключения: винтовое - провода закрепляются болтовыми зажимами;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Способ монтажа: на аппарат - устанавливается отдельно на DIN-рейку или панель, не является частью пускателя.

Совместимость и монтаж

Реле электротепловое токовое РТТ-211 УХЛ4 40А монтируется отдельно на металлические или изоляционные панели, DIN-рейки или в комплектные устройства. Для совместной работы с пускателями рекомендованы модели ПМА и ПМ12 - они обеспечивают механическую и электрическую согласованность. Подключение осуществляется через винтовые зажимы: входные и выходные клеммы рассчитаны на медные провода сечением до 16 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону регулировки - для данного реле он составляет 34,0–46,0 А (указано в артикуле ртт-211 40а 34,0..46,0а).

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 8288-85 для тепловых реле перегрузки. Защита обеспечивается за счёт биметаллической пластинки, которая деформируется при нагреве от тока перегрузки. Нет необходимости в внешнем питании - работа полностью зависит от тока в защищаемой цепи.

Преимущества

• Высокая надёжность в условиях высоких температур и запылённости благодаря исполнению УХЛ4;
• Простая настройка - диапазон срабатывания 34–46 А позволяет точно адаптировать реле под конкретную нагрузку;
• Стандартная форма и размеры - легко заменить аналогичные устройства;
• Отсутствие сложной электроники - минимальный риск отказа при скачках напряжения или помехах;
• Подтверждённая совместимость с пускателями ПМА и ПМ12 - снижает время сборки и повышает надёжность системы.

Ограничения применения

• Не применяется для защиты однофазных двигателей - только трёхфазные;
• Не подходит для частотных преобразователей или импульсных нагрузок - чувствителен только к длительному превышению тока;
• Не имеет функции автоматического восстановления - после срабатывания требуется ручное возвращение рычага в положение “готов”;
• Не используется в средах со взрывоопасными газами или жидкостями - не имеет взрывозащиты;
• Чувствительно к окружающей температуре - при установке рядом с источниками тепла возможны ложные срабатывания.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 15 кВт в цеху;
• Обеспечение безопасности конвейерной линии на пищевом предприятии;
• Автоматическое отключение насосной группы при обрыве фазы в системе водоснабжения;
• Интеграция в шкаф управления станком с ЧПУ, где установлен пускатель ПМ12.

Практические советы

• Выбирая реле электротепловое токовое РТТ-211 УХЛ4 40А, убедитесь, что номинальный ток двигателя попадает в диапазон 34–46 А - иначе используйте другое реле;
• При монтаже на DIN-рейку соблюдайте расстояние минимум 10 мм между соседними устройствами для лучшего теплоотвода;
• После каждого срабатывания обязательно переведите рычаг в исходное положение перед повторным включением - иначе двигатель не запустится;
• Не устанавливайте реле рядом с нагревательными элементами, трансформаторами или другими источниками тепла - это влияет на точность срабатывания;
• Проверяйте затяжку винтовых зажимов каждые 6–12 месяцев - ослабление контакта вызывает перегрев и ложные срабатывания.
